COMPACT 1.4

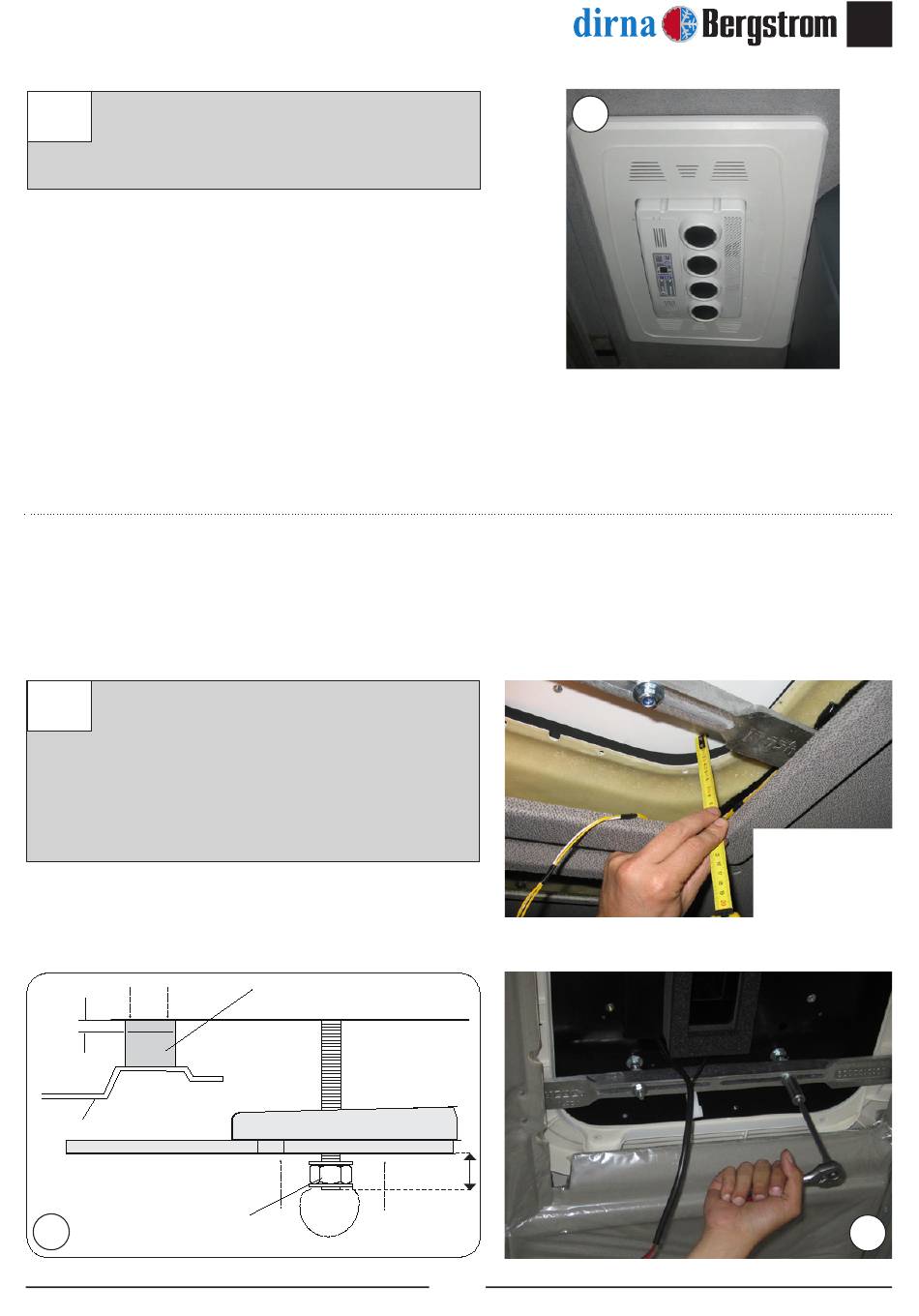

Placer la console et centrer l'appareil sur la
14
partie convenant le mieux du toit de la cabine.
Une fois centrée, retirer la console pour
l'installer plus tard.
Fixer les supports en serrant les écrous
15
jusqu'à serrer le joint EPDM de l'appareil
entre 3 et 6 mm.
Important: Pour éviter la filtration d'eau
dans la cabine, vérifier le serrage du joint
EPDMA à la base du Compact, comme
indiqué sur le diagramme.
3-6mm.
Toit cabine
Serrer l'écrou autobloquant
jusqu'à serrer le joint EPDM
15
3 et 6 mm.
All manuals and user guides at all-guides.com
Joint EPDM
10 mm*
(*) (environ après serrage)
14
41
FR
®
Vérifier la
compression du joint
EPDM en utilisant un
flexomètre daus les
quatre cous.
15
