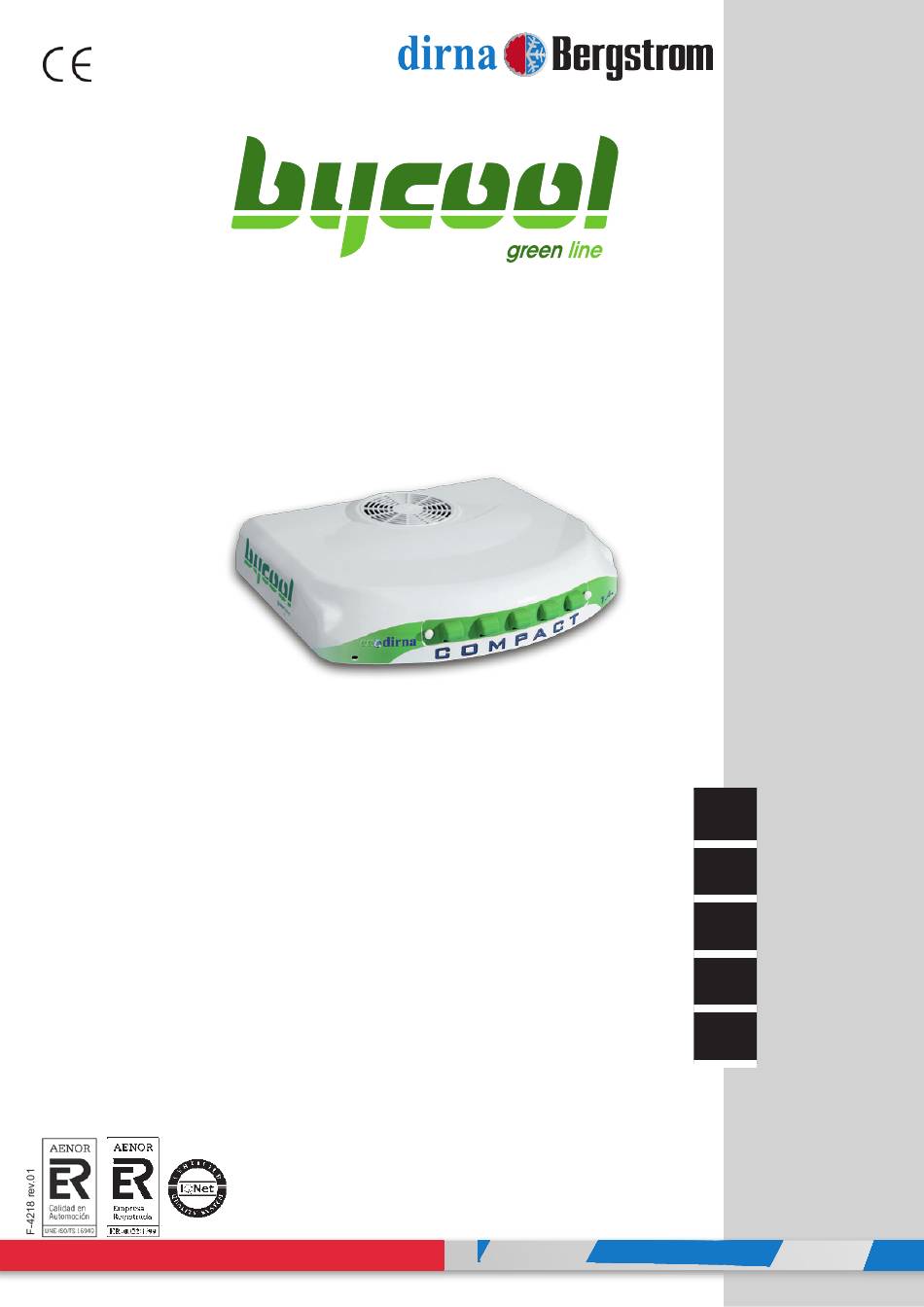

COMPACT
SCANIA
Instrucciones de Montaje
Mounting Instructions
Instructions de Montage
Montageanweisungen
Istruzioni di Montaggio
®
1.4
ES
EN
FR
GE
IT
1001207463
Spanish
English
French
German
Italian
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für dirna Bergstrom bycool green line COMPACT 1.4

  • Seite 32 Warnhinweise Der Installateur muss im Bereich Fahrzeug-Klimaanlagen Achtung ausreichend geschult sein. dirna Bergstrom, s.l. übernimmt keine Verantwortung Wird die Klimaanlage im Kabinendach installiert, für Schäden oder Brüche aufgrund einer nicht muss der obere Teil der Kabine mit einem Tuch oder ordnungsgemäßen Installation oder Bedienung des...
  • Seite 33 COMPACT 1.4 ® Vor Montabeginn vorderes Lufteintrittsgitter montieren. Lukendeckel Befestigungselemente entfernen und dem Kunden aushändigen. KABINENAUSSENSEITE: Compact in der Lukenaussparung auf den Original-Kantenabdeckungen positionieren. Achtung! Beim Auflegen des Geräts auf die Lukenaussparung darauf achten, dass die Ablassausgänge nicht. Luke Schaumgummidurchführung anbringen, wobei der weichere Teil auf der Gerätegrundplatte aufliegt.
  • Seite 34 COMPACT 1.4 ® KABINENINNENSEITE: Grundplatte Einheit 5 mm Ca. 5 mm Gewinde für (4) Stiftschrauben Stiftschraube 8/125x70, 100 oder 120 mm schneiden (abhängig vom größeren oder kleineren Halterung Abstand vom Gerät bis sie nach Positionierung 20 mm der Befestigungsauflagen 20 mm unter diesen liegen).
  • Seite 35 COMPACT 1.4 ® 10 mm Gewinde für die Stiftschrauben (4) M6 x 80 am angegebenen Punkt schneiden laut Distanz (A) beschrieben in Abbildung 11. Montiere (1) Gummi-Unterlegscheibe, (1) 3D Unterlegscheibe (1) Mutter auf jede Gummi-Unterlegscheibe Gewindestange. Später ziehen Mutter an, bis die Gummischeibe ein wenig zusammengepresst ist.
  • Seite 36 COMPACT 1.4 ® 2-Wege-Kasten Abluftsensors, 4-Wege-Kasten Gebläses und den 8-Wege-Kasten der Kabel der Elektroniksteuerung anschließen. Innere Luftverteilertafel an den vorgenannten Stiftschrauben mit jeweils (1) Breitflansch- Unterlegscheibe M6 und (1) Mutter M6 anbringen. Muttern anziehen, bis die Führung der inneren Luftverteilertafel an das obere Schaumgummi der Anlage anschlägt.
  • Seite 37 COMPACT 1.4 ® Mutter aus Punkt 9 anziehen, bis diese an das Oberteil der Luftverteilertafel stößt. Konsole vorlegen und Compact zentrieren, bis die Originalschrauben mit ihrer ursprünglichen Stelle. Danach die Konsole abmontieren um die Halterungen anzubringen durch Anziehen der Schraubenmutter (A) bis zum Andruck des original Kantenschutzes mit der Basis des Geräts.
  • Seite 38 COMPACT 1.4 ® Wichtig: Original Kantenschutz Um mögliche Wasserinfiltrationen zu vermeiden Compact-Auflage 3÷6 mm. den Andruck des original Kantenschutzes mit der Basis des Geräts sicherstellen, so wie auf dem Bild gezeigt wird. Mutter A anziehen, bis die Klemmung der Kantenschutz swischen 3 und 6 mm beträgt.
  • Seite 39: Explosionsansicht Bis Zur Befestigung Der Befestigungsauflagen

    COMPACT 1.4 ® Explosionsansicht bis zur Befestigung der befestigungsauflagen Gummischeibe Ø Stiftschraube M8x100/120 Flachscheibe Ø 8 mit breitem Flügel Original Kantenschutz Mutter M8 Mutter M8 Flachscheibe Ø 8 mit breitem Flügel Kabinendach Befestigungshalter Flachscheibe Ø 8 mit breitem Flügel Selbstsichernde Mutter M8 Explosionsansicht bis zur Befestigung der konsolen Gummischeibe Ø...
  • Seite 40: Ausführliche Einleitungen Über Die Installation Der Verkabelungsleitung

    COMPACT 1.4 ® Ausführliche Einleitungen über die Installation der Verkabelungsleitung Leistungsverdrahtung 1- Stromversorgungskabel der Anlage bis zur Fahrzeugbatterie führen. Hierbei die Kunststoffhalter an die Rückseite der Kabine ankleben und mit Laschen fixieren. Danach mit abgeklappter Kabine, Kabel unterhalb der Kabine führen und mit den Schellen und M4 Schrauben befestigen; und bis zur Batterie mit den Laschen; es ist der gleiche Kabeldurchgang wie bei der Originalverkabelung zu verwenden.
  • Seite 41: Elektrische Verkabelung

    COMPACT 1.4 ® ElektrischeVerkabelung WICHTIGER WARNHINWEIS! Achten Sie darauf, die Polaritäten beim Anschluss der Anlage an die Batterie nicht zu vertauschen. Ist dies der Fall, schaltet sich das Bedienfeld nicht ein und das Gerät funktioniert nicht. Abluftsensor Doppelradialgebläse Elektroniksteuerung Blau Chwarz Grün Weiss...
  • Seite 52 Dirna Bergstrom behält sich vor, aus technischen oder kaufmännischen Gründen jederzeit Änderungen HIWEIS: der Angaben dieser Veröffentlichung vorzunehmen. Dirna Bergstrom si riserva il diritto di effettuare modifiche in qualsiasi momento ai dati contenuti in questa ATTENZIONE: pubblicazione, per motivi tecnici o commerciali.
