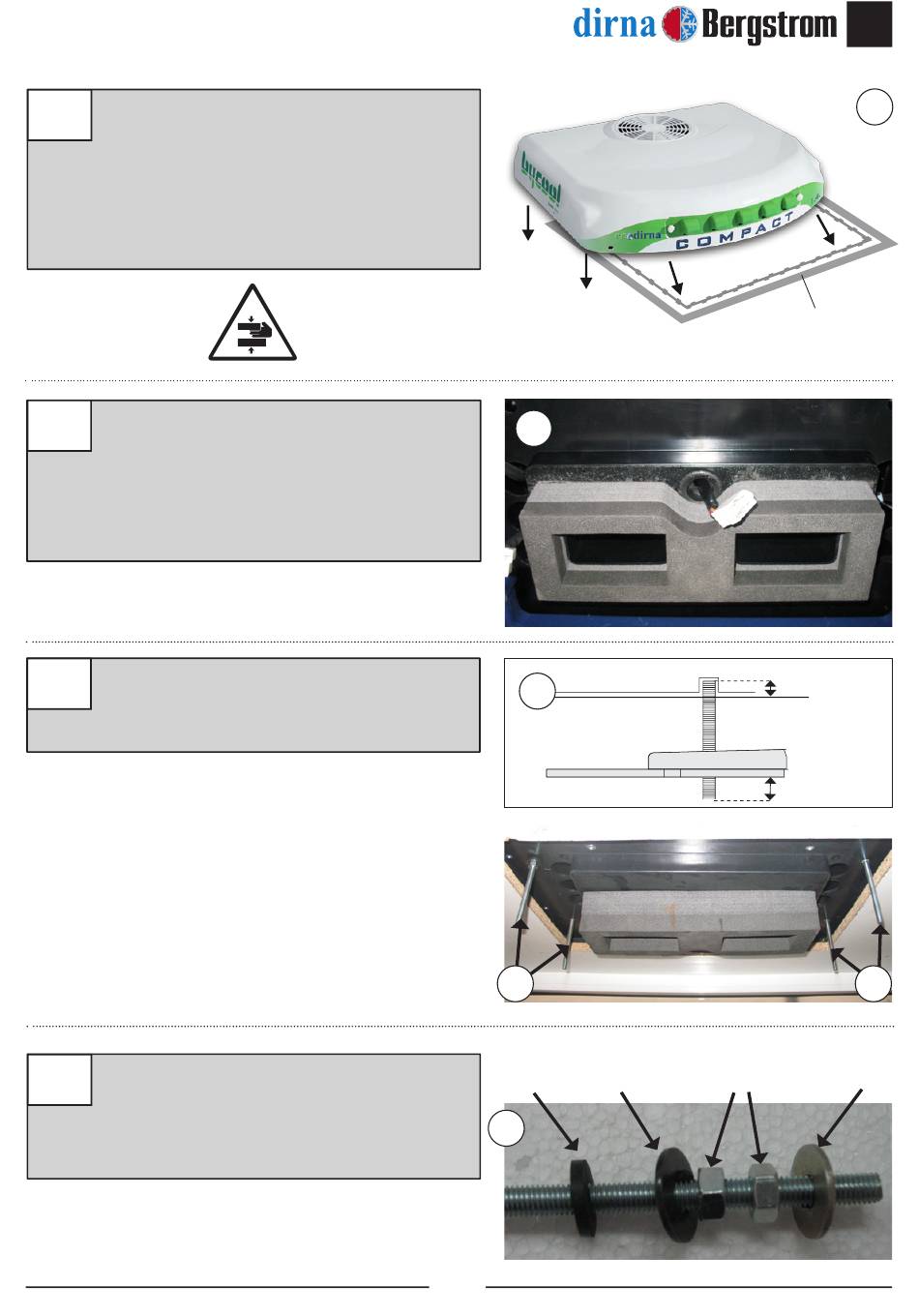

COMPACT 1.4
EXTERIEUR CABINE:
3
Positionner le Compact dans l'espace prévu.
Attention ! Avant de placer l'équipement
sur le creux de l'écoutille, vérifier que
les sorties d'écoulement ne soient pas
bouchées par le joint EPDM.
Position the foam rubber, ensuring the softest
4
part is placed on the base of the unit.
Caution: Depending on the cabin, it may be
necessary to use the (2) supplied ducts in
order for the distribution panel to be completely
adjusted.
INTERIEUR CABINE:
5
Visser 5 mm environ (4) goujons de 8/125x
100.
En suivant cet ordre :
6
• Rondelle a mouse.
• Rondelle plain diamètre 8 aile large.
• Écrou M8.
• Plain rondelle diamètre 8 aile large.
All manuals and user guides at all-guides.com
37
4
Base Unité
5
Goujón
5
Rondelle plain
Ø7 rondelle
a mouse Ø 8 aile large
6
FR
®
3
Écoutille
5 mm
Support
20 mm
5
Plain rondelle
Écrou M8 Ø 8 aile large
