22 LogiCommr Steuerungssystem mit Kombinationskonfiguration
A
B
A
Abb. 10 I/O-Gruppen-Konfiguration im Steuermodul
I/O-Gruppen A und B:
A: Streckenerzeugung
B: Produktprüfung
P/N 7169682_01

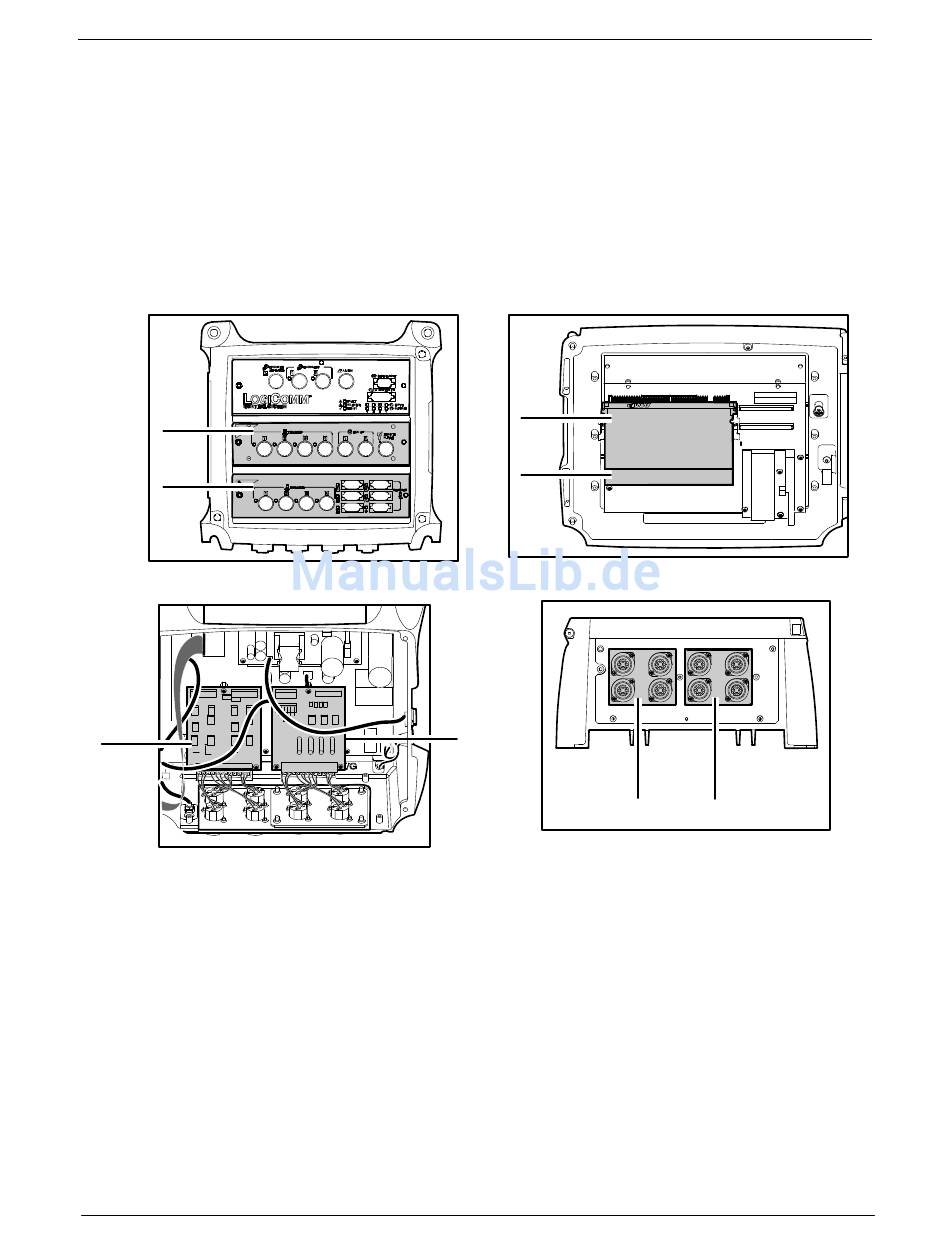

Gruppenkombinationen

Die Gruppen müssen für volle Systemfunktion in gepassten Sätzen installiert
werden:
S
I/O-Gruppe A korrespondiert mit Beschleuniger-FPGA-Platine A,
Schaltverstärker-Platine A und Ausgangsstecker A.
und
S
I/O-Gruppe B korrespondiert mit Beschleuniger-FPGA-Platine B,
Schaltverstärker-Platine B und Ausgangsstecker B.
1
3
B
Beschleuniger-FPGA-
Platinen:
A: Streckenerzeugung
B: Produktprüfung
2
A
B
4
A
Schaltverstärker­
platinen:
A: Universal-Schaltver­
stärker
B: Niederspannungs-
Schaltverstärker
B
Ausgangsstecker:
A: Ausgangsstecker
B: Maschinensteue­
rungsausgang
