1
1

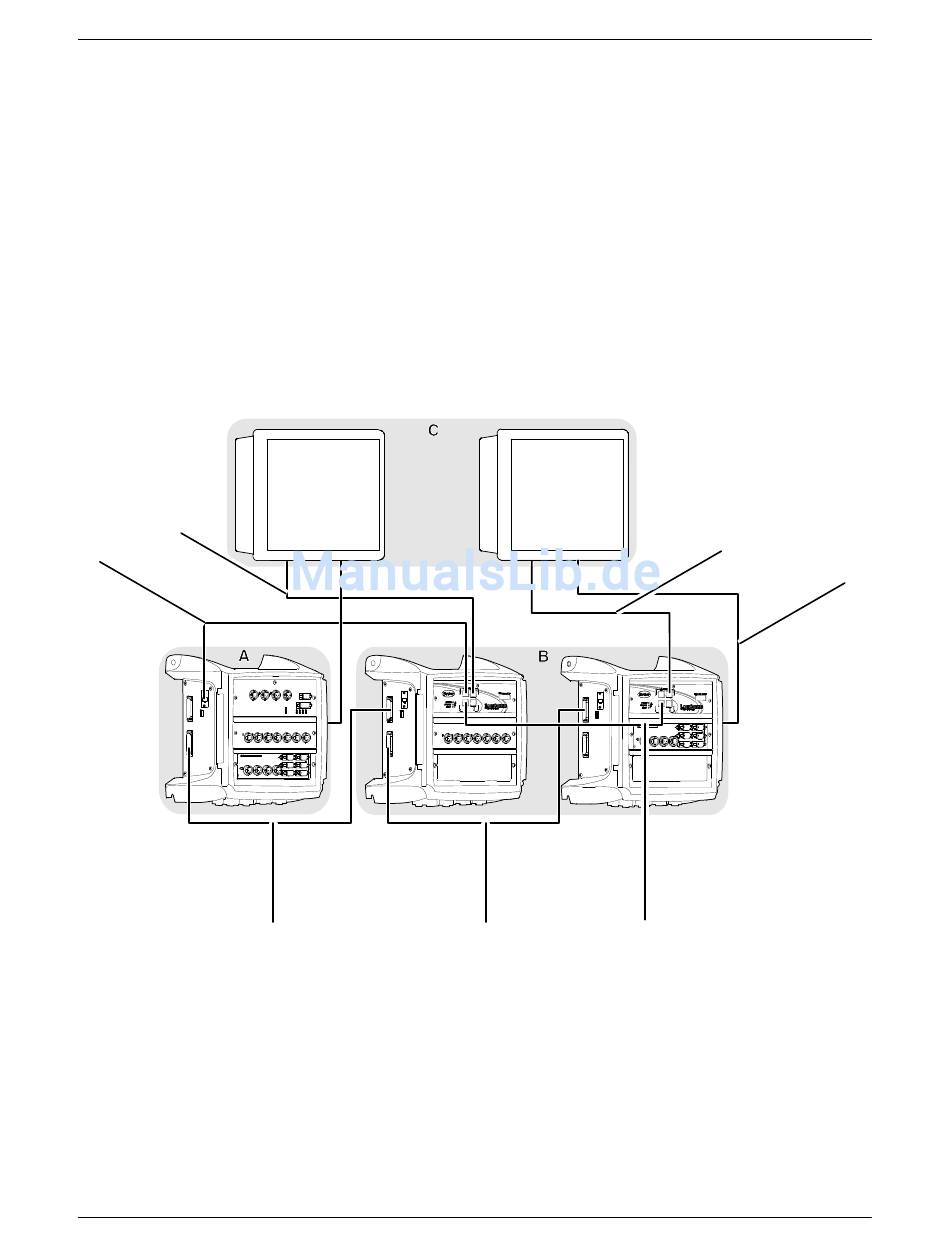

Abb. 5
Erweiterte Systemeinrichtung
A. Master-Steuermodul
(eines pro System)
Ethernetkabel
E 2011 Nordson Corporation
LogiCommr Steuerungssystem mit Kombinationskonfiguration
Erweiterte Systemarchitektur
Ein erweitertes System kann aus bis zu acht (8) Steuermodulen und bis zu
drei (3) Touchscreens bestehen.
In einem erweiterten System erfolgt die Kommunikation über die Ethernet-
Netzwerkschnittstelle an den Erweiterungsgruppen. Mehrere Steuermodule
werden mit Standardkabeln oder Ethernet Crossoverkabel und einer System
anschlussverbindung verbunden. Das ermöglicht Echtzeitsignale für
Drehimpulsgeber, Auslöser und Auswerfer.
Das Master-Steuermodul verfolgt die Programme für das gesamte System
und aktualisiert die Erweiterungs-Steuermodule mit den korrekten Einstel
lungen für das spezifische Steuermodul. Das Master-Steuermodul verwaltet
auch die Verfolgung und das Auswerfen mangelhafter Produkte, daher muss
das Master-Steuermodul mindestens eine Prüfungs-I/O-Gruppe haben,
wenn das System Produktprüfung erfordert.
2
B. Erweiterungsmodule
(bis zu sieben [7])
Systemanschlusskabel
1
2
C. Mehrere Touchscreens
(bis zu drei [3])
Touchscreen-Netzkabel
17
1
3
P/N 7169682_01
