A‐8
Technische Daten
P/N 7169682_01

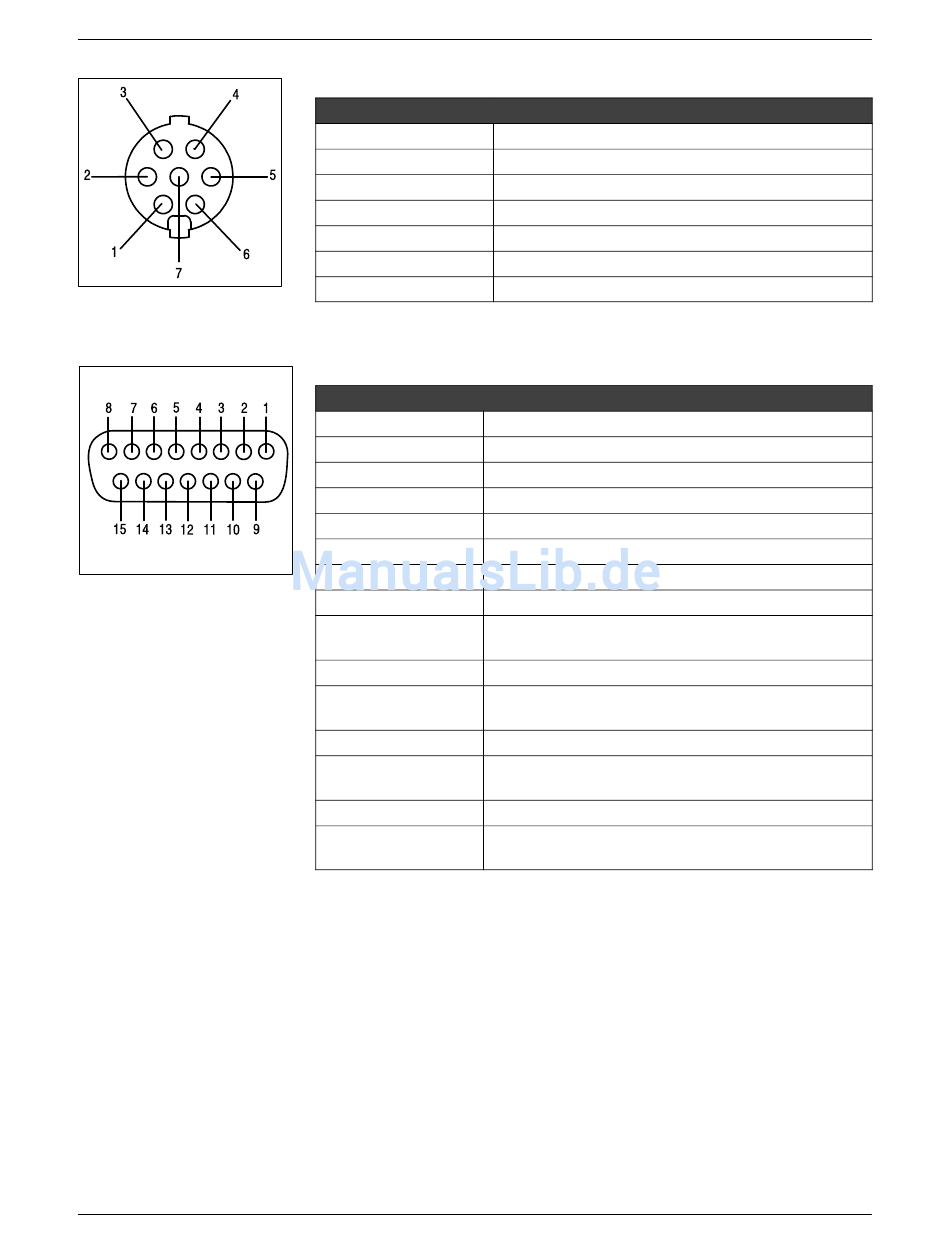

Leuchtanzeigesäule
Kontakt
1
2
3
4
5
6
7
Systemeingang/Ausgang
Kontakt
Signal
1
24 VDC
2
Externer Ausgang Nr. 1 (24 VDC, 1A max.)
3
24 VDC
4
Externer Ausgang Nr. 2 (24 VDC, 1A max.)
5
24 VDC
6
Externer Ausgang Nr. 3 (24 VDC, 1A max.)
7
24 VDC
8
Externer Ausgang Nr. 4 (24 VDC, 1A max.)
9
Externer Eingang Nr. 1
(Antrieb mit 24 VDC, Stromaufnahme 8mA)
10
24 VDC Masse
11
Externer Eingang Nr. 2
(Antrieb mit 24 VDC, Stromaufnahme 8mA)
12
24 VDC Masse
13
Externer Eingang Nr. 3
(Antrieb mit 24 VDC, Stromaufnahme 8mA)
14
24 VDC Masse
15
Externer Eingang Nr. 4
(Antrieb mit 24 VDC, Stromaufnahme 8mA)
Signal
Grüne Lampe
Blaue Lampe
Gelbe Lampe
Rote Lampe
Sirene
24 Masse
24 VDC
E 2011 Nordson Corporation
