E 2011 Nordson Corporation
LogiCommr Steuerungssystem mit Kombinationskonfiguration
Verbindung zwischen Produktprüfung und
Streckenerzeugung
Diese Funktion kann verwendet werden, um automatisch
Inspektionsparameter zu setzen, die auf einer auf einem verbundenen
Streckenkanal programmierten Strecke basieren.

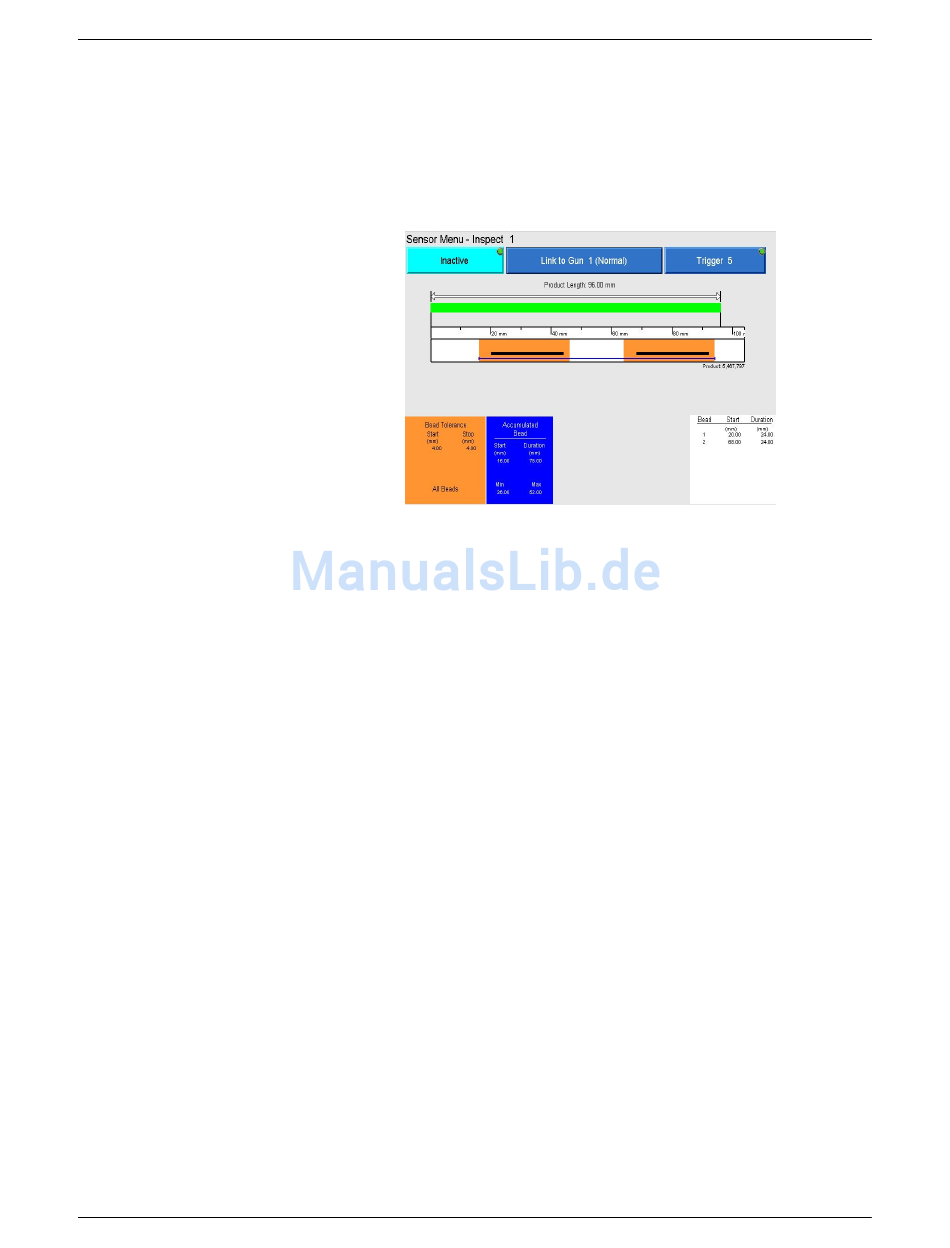

Abb. 84
Beispielmenü für Verbindung von Normalraupe mit Auftragskopf
Sensorkanal mit Streckenkanal verbinden:
1. Schaltfläche Verbinden mit Auftragskopf berühren.
HINWEIS: Diese Schaltfläche zeigt normalerweise Manuell an.
2. Streckenkanal zum Verbinden wählen. Nur Kanäle auf dem selben
Steuermodul können miteinander verbunden werden, und nur Normal-,
Punkt- und Nahtraupenstrecken können mit Sensoren verbunden
werden.
HINWEIS: Die Inspektionstools und Parameter werden automatisch auf
Basis des verbundenen Streckenprogramms eingestellt.
Sensoren überwachen
Mit der Schaltfläche Überwachen im Hauptmenü wird das Menü
Überwachen geöffnet, in dem bis zu vier Sensoren gleichzeitig angezeigt
werden können.
117
P/N 7169682_01
