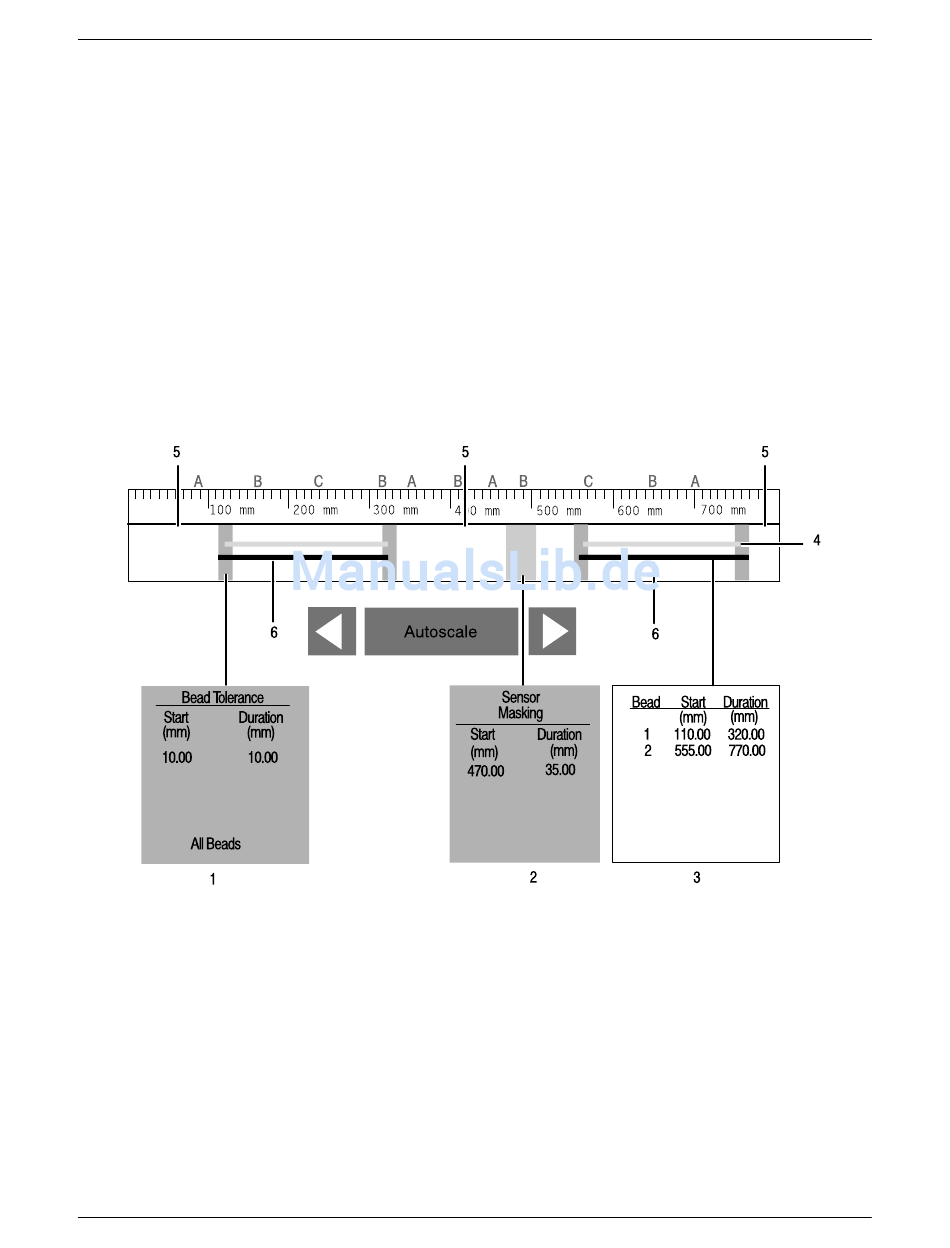

Abb. 80
Schablonenprüfung
1. Toleranzbereich (orange)
2. Region der Sensormaskierung
E 2011 Nordson Corporation
LogiCommr Steuerungssystem mit Kombinationskonfiguration
Schablonenprüfung
Wenn die Schaltfläche Strecke Lernen gedrückt wird, scannt das Gerät
Produkte (programmierbare Anzahl von Produkten) und nutzt diese
Informationen zum Erstellen einer Strecke. Eine Strecke wird als Schablone
für die Produkte verwendet, die im Produktionslauf folgen. Aus diesen
gelernten Daten und den benutzerdefinierten Toleranzen wird eine
Vergleichsschablone erzeugt und auf der Prüfungs-Beschleunigerkarte
gespeichert.
Beim Prüfen der Daten von Normalraupen werden die Sensoren bei jedem
Impuls des Drehimpulsgebers abgefragt und mit den entsprechenden
Schablonenwerten verglichen. Wenn der Datenvergleich mit den
Schablonendaten positiv ist, gilt das Produkt als gut. Wenn die Produktdaten
nicht den Schablonenwerten mit den vorgegebenen Toleranzen
entsprechen, wird das Produkt zum Auswerfen vorgemerkt.
Siehe Abb. 80 mit einem Beispiel einer Einstellung für Schablonenprüfung im
Menü Sensor.
3. Tatsächliche Raupe (schwarz)
4. Gelernte Schablone oder ideale
Raupe (grün)
5. Kein Leim
6. Leimregion
P/N 7169682_01
111
