Einleitung

Anwendung

Der EKC 223/224 ist ein Mehrzweck-Kühlstellenregler, der entwickelt wurde, um die heutigen Anforderungen an
Kühlstellen im Lebensmitteleinzelhandel zu erfüllen. Dieser Regler eignet sich für Normal- und Tiefkühlmöbel und -
Kühlräume mit Umluftabtauung, elektrischer Abtauung oder Heißgasabtauung.

Prinzip

Der EKC 223/224 regelt die Temperatur im Kühlmöbel in Abhängigkeit von der Messung von einem einzigen Sair-
Fühler. Dieser Fühler kann je nach Konstruktion und Einsatz des Kühlmöbels im kalten Luftstrom nach dem
Verdampfer oder im warmen Luftstrom vor dem Verdampfer angebracht werden. Eine Erfassung der
Abtautemperatur kann mit einem S5-Verdampferfühler oder indirekt mit der Sair-Messung erfolgen.

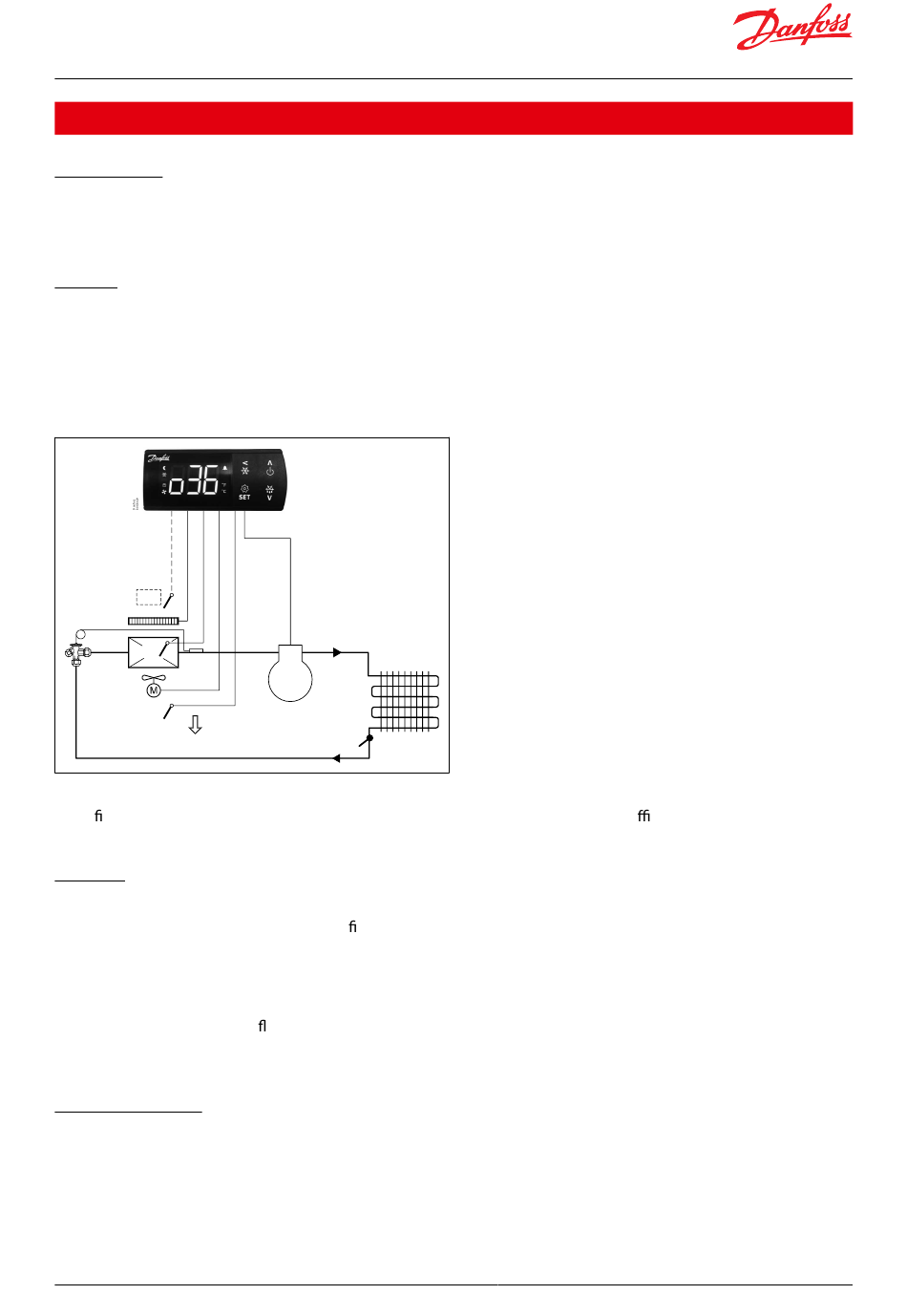

Bild 1: Typische Anwendung eines steckerfertigen
Kühlmöbels mit EKC 223/224
S
air
S5
S
air
EKC 223/224 Regler verfügen über vier Tasten, ein großes Display, eine einfache und intuitive Menüstruktur und
vorde nierte Anwendungen für eine einfache Bedienung. Der Regler ist mit Energiee zienzfunktionen wie
intelligentem Verdampferlüftermanagement, Tag-/Nachtbetrieb und bedarfsgesteuerter Abtauung ausgestattet.

Vorteile

• Diverse Anwendungen in einem Gerät
• Rasche Inbetriebnahme dank Schnellkon guration
• Digitaleingänge für unterschiedliche Funktionen
• Regelung durch direkte Ansteuerung des Verdichters oder Magnetventils in der Flüssigkeitsleitung
• Leistungsfähige 16 A-Relais ermöglichen einen direkten Anschluss von hohen Lasten ohne Zwischenrelais:
Verdichter mit bis zu 1,5 kW, je nach Leistungsfaktor und Motorwirkungsgrad
• Alarmüberwachung der Ver üssigertemperatur mit Verdichterabschaltung
• Einfache Einbindung in Danfoss-Netzwerksysteme über RS-485-Adapter (EKA 206)
• Präzise Temperaturmessungen
Systemübersicht
Die EKC 223/224 Regler verfügen auf der Rückseite über einen TTL-Port, über den der Regler an verschiedene
Schnittstellen angeschlossen werden kann.
