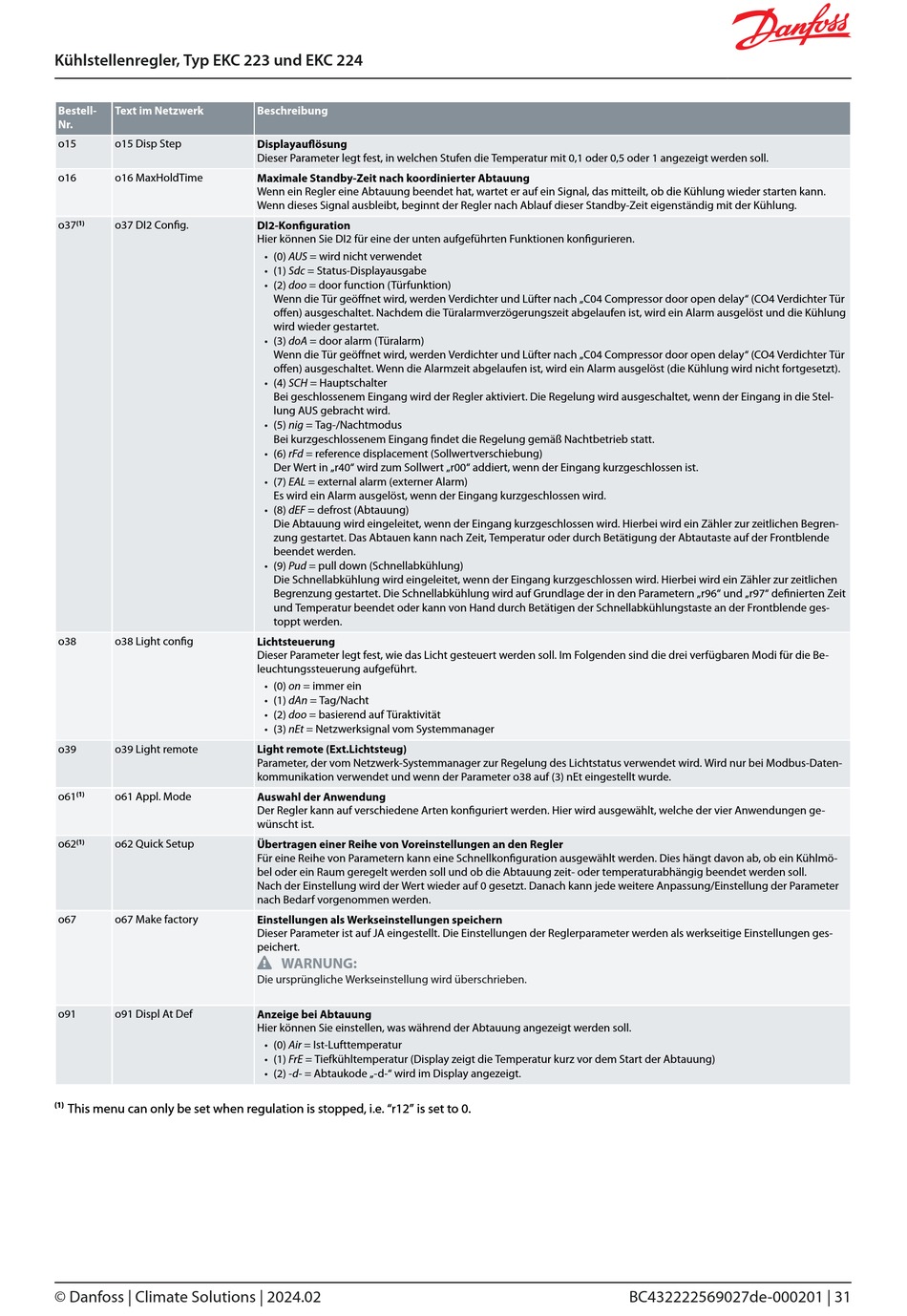

Kühlstellenregler, Typ EKC 223 und EKC 224
Bestell-
Text im Netzwerk
Nr.
o15
o15 Disp Step
o16
o16 MaxHoldTime
o37
(1)
o37 DI2 Con g.
o38
o38 Light con g
o39
o39 Light remote
o61
(1)
o61 Appl. Mode
o62
(1)
o62 Quick Setup
o67
o67 Make factory
o91
o91 Displ At Def
(1)
(1)
This menu can only be set when regulation is stopped, i.e. "r12" is set to 0.
This menu can only be set when regulation is stopped, i.e. "r12" is set to 0.
© Danfoss | Climate Solutions | 2024.02
Beschreibung
Displayau ösung
Dieser Parameter legt fest, in welchen Stufen die Temperatur mit 0,1 oder 0,5 oder 1 angezeigt werden soll.
Maximale Standby-Zeit nach koordinierter Abtauung
Wenn ein Regler eine Abtauung beendet hat, wartet er auf ein Signal, das mitteilt, ob die Kühlung wieder starten kann.
Wenn dieses Signal ausbleibt, beginnt der Regler nach Ablauf dieser Standby-Zeit eigenständig mit der Kühlung.
DI2-Kon guration
Hier können Sie DI2 für eine der unten aufgeführten Funktionen kon gurieren.
• (0) AUS = wird nicht verwendet
• (1) Sdc = Status-Displayausgabe
• (2) doo = door function (Türfunktion)
Wenn die Tür geö net wird, werden Verdichter und Lüfter nach „C04 Compressor door open delay" (CO4 Verdichter Tür
o en) ausgeschaltet. Nachdem die Türalarmverzögerungszeit abgelaufen ist, wird ein Alarm ausgelöst und die Kühlung
wird wieder gestartet.
• (3) doA = door alarm (Türalarm)
Wenn die Tür geö net wird, werden Verdichter und Lüfter nach „C04 Compressor door open delay" (CO4 Verdichter Tür
o en) ausgeschaltet. Wenn die Alarmzeit abgelaufen ist, wird ein Alarm ausgelöst (die Kühlung wird nicht fortgesetzt).
• (4) SCH = Hauptschalter
Bei geschlossenem Eingang wird der Regler aktiviert. Die Regelung wird ausgeschaltet, wenn der Eingang in die Stel-
lung AUS gebracht wird.
• (5) nig = Tag-/Nachtmodus
Bei kurzgeschlossenem Eingang ndet die Regelung gemäß Nachtbetrieb statt.
• (6) rFd = reference displacement (Sollwertverschiebung)
Der Wert in „r40" wird zum Sollwert „r00" addiert, wenn der Eingang kurzgeschlossen ist.
• (7) EAL = external alarm (externer Alarm)
Es wird ein Alarm ausgelöst, wenn der Eingang kurzgeschlossen wird.
• (8) dEF = defrost (Abtauung)
Die Abtauung wird eingeleitet, wenn der Eingang kurzgeschlossen wird. Hierbei wird ein Zähler zur zeitlichen Begren-
zung gestartet. Das Abtauen kann nach Zeit, Temperatur oder durch Betätigung der Abtautaste auf der Frontblende
beendet werden.
• (9) Pud = pull down (Schnellabkühlung)
Die Schnellabkühlung wird eingeleitet, wenn der Eingang kurzgeschlossen wird. Hierbei wird ein Zähler zur zeitlichen
Begrenzung gestartet. Die Schnellabkühlung wird auf Grundlage der in den Parametern „r96" und „r97" de nierten Zeit
und Temperatur beendet oder kann von Hand durch Betätigen der Schnellabkühlungstaste an der Frontblende ges-
toppt werden.
Lichtsteuerung
Dieser Parameter legt fest, wie das Licht gesteuert werden soll. Im Folgenden sind die drei verfügbaren Modi für die Be-
leuchtungssteuerung aufgeführt.
• (0) on = immer ein
• (1) dAn = Tag/Nacht
• (2) doo = basierend auf Türaktivität
• (3) nEt = Netzwerksignal vom Systemmanager
Light remote (Ext.Lichtsteug)
Parameter, der vom Netzwerk-Systemmanager zur Regelung des Lichtstatus verwendet wird. Wird nur bei Modbus-Daten-
kommunikation verwendet und wenn der Parameter o38 auf (3) nEt eingestellt wurde.
Auswahl der Anwendung
Der Regler kann auf verschiedene Arten kon guriert werden. Hier wird ausgewählt, welche der vier Anwendungen ge-
wünscht ist.
Übertragen einer Reihe von Voreinstellungen an den Regler
Für eine Reihe von Parametern kann eine Schnellkon guration ausgewählt werden. Dies hängt davon ab, ob ein Kühlmö-
bel oder ein Raum geregelt werden soll und ob die Abtauung zeit- oder temperaturabhängig beendet werden soll.
Nach der Einstellung wird der Wert wieder auf 0 gesetzt. Danach kann jede weitere Anpassung/Einstellung der Parameter
nach Bedarf vorgenommen werden.
Einstellungen als Werkseinstellungen speichern
Dieser Parameter ist auf JA eingestellt. Die Einstellungen der Reglerparameter werden als werkseitige Einstellungen ges-
peichert.
WARNUNG:
Die ursprüngliche Werkseinstellung wird überschrieben.
Anzeige bei Abtauung
Hier können Sie einstellen, was während der Abtauung angezeigt werden soll.
• (0) Air = Ist-Lufttemperatur
• (1) FrE = Tiefkühltemperatur (Display zeigt die Temperatur kurz vor dem Start der Abtauung)
• (2) -d- = Abtaukode „-d-" wird im Display angezeigt.
