Kühlstellenregler, Typ EKC 223 und EKC 224
Parameterliste
Das Parameter-Menü wird durch 3 Sekunden langes Betätigen der Taste „SET" aufgerufen. Wenn ein
Zugri sschutzkode „o05" de niert wurde, fordert das Display den Zugri scode an, indem es den Code „PS" anzeigt.
Sobald der Zugangskode vom Kunden bereitgestellt wurde, wird auf die Parameterliste zugegri en.

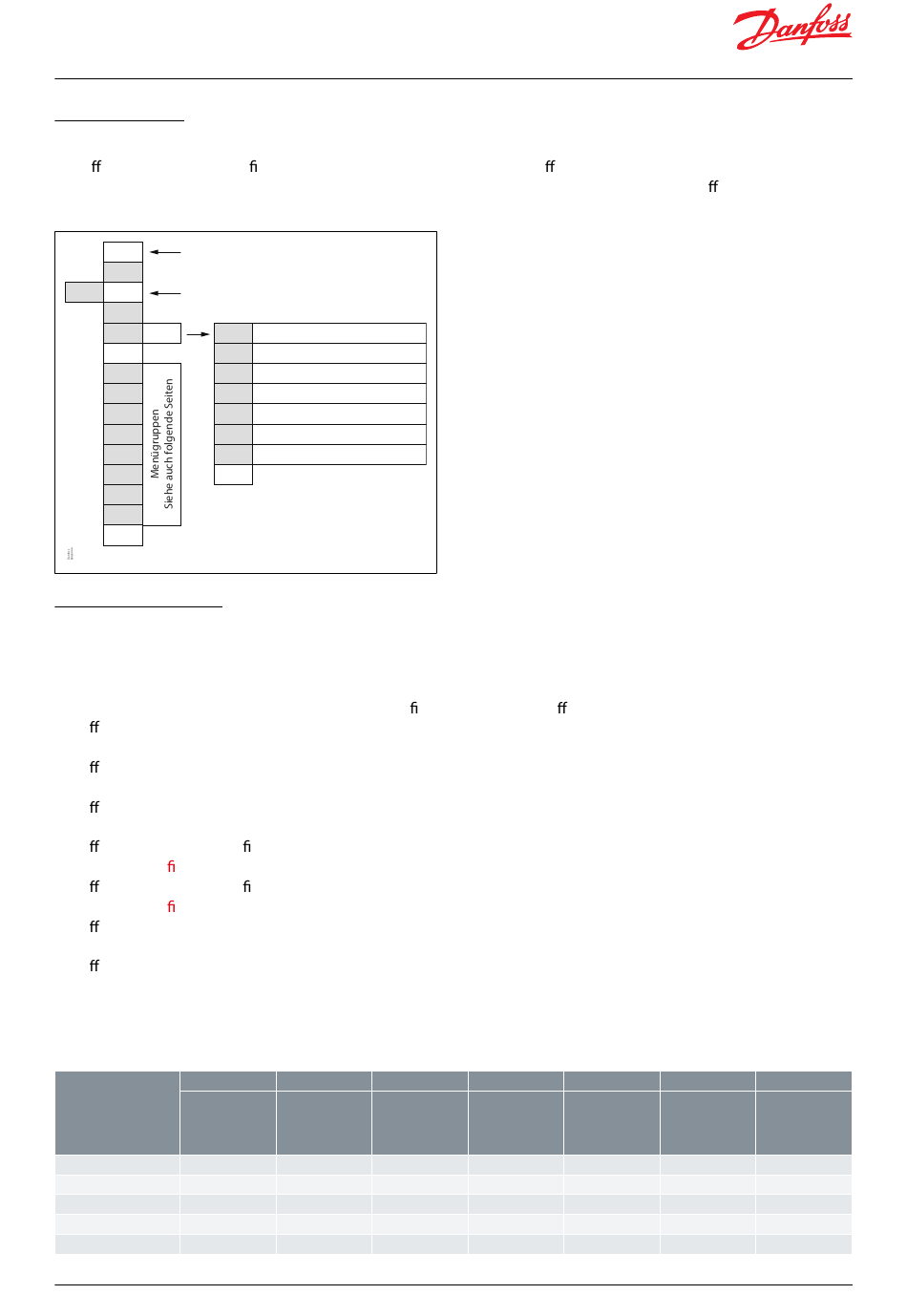

Bild 21: Parameterliste der SET-Taste
SET-Taste
SET
3 s: Konfigurationseinstellungen
Set
(PS)
V
PS: Zugangscode (falls vorhanden)
in
cFg
Set
r12
V
o61
r--
o06
A--
o02
d--
o37
F--
o62
c--
o03
o--
P--
(Zurück)
u--
<
(Zurück)
Schnelleinrichtung
Mit dem folgenden Verfahren können Sie sehr schnell mit der Regelung beginnen:
1.
Die Taste „SET" 3 Sekunden lang drücken und das Parametermenü aufrufen (im Display erscheint „cFg").
2.
Drücken Sie die Abwärtstaste „∨", um zum Menü „cFg" zu gelangen (auf dem Display wird „cFg" angezeigt)
3.
Drücken Sie die rechte Pfeiltaste „>", um das Kon gurationsmenü zu ö nen (das Display zeigt r12).
4.
Ö nen Sie den Parameter „r12 Main switch" (Hauptschalter) und stoppen Sie die Regelung, indem Sie ihn auf
AUS stellen (SET drücken).
5.
Ö nen Sie den Anwendungsmodus „o61" und wählen Sie den gewünschten Anwendungsmodus aus (SET
drücken).
6.
Ö nen Sie „o06 Fühlertyp" und wählen Sie den verwendeten Temperaturfühlertyp aus (n5=NTC 5 K, n10=NTC
10 K, Ptc=PTC, Pt1=Pt1000) – (Drücken Sie „SET").
7.
Ö nen Sie „o02 DI1 Kon guration" und wählen Sie die Funktion für Digitaleingang 1 aus (siehe
Eingangskon
guration) – (Drücken Sie „SET").
8.
Ö nen Sie „o37 DI2 Kon guration" und wählen Sie die Funktion für Digitaleingang 2 aus (siehe
Eingangskon
guration) – (Drücken Sie „SET").
9.
Ö nen Sie den Parameter „o62 Schnelleinstellung" und wählen Sie die Voreinstellung, die zur verwendeten
Anwendung passt (siehe
10.
Ö nen Sie „o03 Netzwerkadresse" und stellen Sie bei Bedarf die Modbus-Adresse ein.
11.
Gehen Sie zurück zu Parameter „r12 Main switch" (Hauptschalter) und stellen Sie ihn auf EIN, um die Regelung zu
starten.
12.
Gehen Sie die Parameterliste durch und ändern Sie bei Bedarf die Werkseinstellungen.
Tabelle 11: Schnelleinstellung
Parameter
A1
Kühlmöbel NK
Umluftabtauung
Stopp nach Zeit
r00 Abschaltwert
4 °C
r02 Max. Abschaltwert
6 °C
r03 Min. Abschaltwert
2 °C
A13 MaxGrzLuft
10 °C
A14 MinGrzLuft
-5 °C
© Danfoss | Climate Solutions | 2024.02
Hauptschalter
Anwendungsmodus
Temperaturfühlertyp
DI1-Konfiguration
DI2-Konfiguration
Schnellkonfiguration
Netzwerkadresse
<
Tabelle 11: Schnelleinstellung
2
Kühlmöbel NK
Kühlmöbel NK
Elektr. Abt.
Elektr. Abt.
Stopp nach Zeit
Stopp nach
2 °C
4 °C
0 °C
8 °C
-5 °C
) – (drücken Sie „SET").
3
4
Kühlmöbel TK
Elektr. Abt.
Stopp nach
Stopp nach Zeit
Temp.
Temp.
2 °C
-24 °C
4 °C
-22 °C
0 °C
-26 °C
8 °C
-15 °C
-5 °C
-30 °C
DI-
DI-
5
6
Raum NK
Raum NK
Elektr. Abt.
Elektr. Abt.
Stopp nach
Temp.
6 °C
3 °C
8 °C
5 °C
4 °C
1 °C
10 °C
8 °C
0 °C
0 °C
BC432222569027de-000201 | 23
7
Raum TK
Elektr. Abt.
Stopp nach
Temp.
-22 °C
-20 °C
-24 °C
-15 °C
-30 °C
