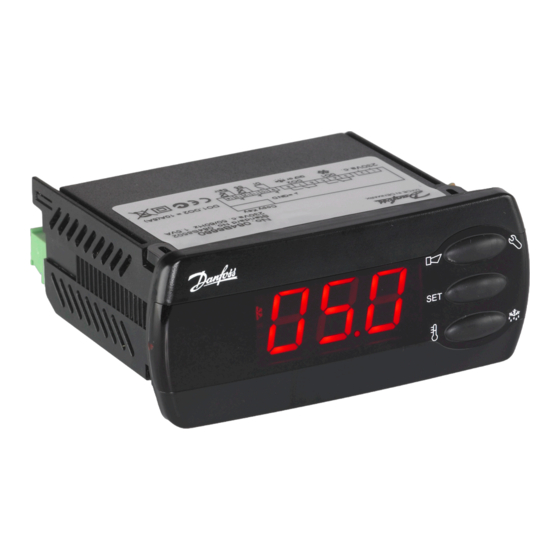

- Seite 1 Temperaturregler - EKC 102 Manual REFRIGERATION AND AIR CONDITIONING...
-
Seite 2: Einführung
Modell D die Lüfterfunktion, wechseln zwischen Temperatursoll- werten ung Möbelreinigungsfunktion hat. Alle vier Regler verfügen nicht über Datenkommunikation. Wird Datenkommunikation oder werden zusätzliche Funktionen benötigt, wird auf die Baureihe EKC 202 oder AK-CC 210 verwiesen. Manual RS8DY703 © Danfoss 11-2008 EKC 102... - Seite 3 EKC 102D Regler mit drei Relaisausgängen, zwei Temperaturfühler und digitalem Eingang. Temperatursteuerung bei Start/Stopp des Verdichters / Magnetventil Abtaufühler Elektrische Abtauung / Gasabtauung Relaisausgang 3 kann für die Steuerung vom Lüfter angewandt werden. EKC 102 Manual RS8DY703 © Danfoss 11-2008...
-
Seite 4: Digitaler Eingang
“Später”: Bei nächster Betätigung stoppen die Lüfter. °C “Noch später”: Bei erneuter Betätigung läuft die Kühlung wieder ÷ Lüfter Die verschiedenen Zustände lassen sich am Display verfolgen. ÷ ÷ °C Während der Möbelreinigung erfolgt keine Temperatur- überwachung. Manual RS8DY703 © Danfoss 11-2008 EKC 102... - Seite 5 Verdampfer vereist (der Verdichter ist über längere Zeit in Betrieb und zieht die S5-Temperatur weiter nach unten). Überschreitet die Temperatur eine eingestellte zulässige Abwei- chung, wird die Abtauung gestartet. Diese Funktion steht nur in 1:1-Anlagen zur Verfügung. EKC 102 Manual RS8DY703 © Danfoss 11-2008...
-
Seite 6: Bedienung
Die Tasten und die Dichtung hinter der Front sind mit der Front vergossen. Eine spezielle Gießtechnik verbindet den harten Frontkunststoff, die weichen Tasten und die Dichtung, sodass sie eine integrierte Einheit bilden. Es bestehen keine feuchtigkeits- oder schmutzdurchlässigen Öffnungen. Manual RS8DY703 © Danfoss 11-2008 EKC 102... -
Seite 7: Menüübersicht
Die Rückkehr zu den ab Fabrik eingestellten Werten lässt sich wie folgt vornehmen: einstellen - Die Spannungszufuhr zum Regler unterbrechen. - Die obere und die untere Taste gleichzeitig betätigt halten und gleichzeitig die Spannungszufuhr wieder ein- schalten. EKC 102 Manual RS8DY703 © Danfoss 11-2008... - Seite 8 Die Rückkehr zu den ab Fabrik eingestellten Werten lässt sich wie folgt vornehmen: - Die Spannungszufuhr zum Regler unterbrechen. - Die obere und die untere Taste gleichzeitig betätigt halten und gleichzeitig die Spannungszufuhr wieder einschalten. * 1=>EL wenn o71 = 1 Manual RS8DY703 © Danfoss 11-2008 EKC 102...
- Seite 9 - Die obere und die untere Taste gleichzei- Status am Relais für Abtauung. (Lässt sich manuell steuern, jedoch nur bei tig betätigt halten und gleichzeitig die r12= -1.) Spannungszufuhr wieder einschalten. Temperatur gemessem mit Sair Fühler EKC 102 Manual RS8DY703 © Danfoss 11-2008...
-
Seite 10: Funktionen
Zeitverzögerung beim ansteuern von zwei Verdich- tern Die Einstellung gibt die Zeit an, die zwischen dem Anzie- hen des ersten Relais und dem Anziehen des nächsten Relais vergehen muss. Manual RS8DY703 © Danfoss 11-2008 EKC 102... - Seite 11 Abtauung in Gang ist. hängiger Stopp erfolgt. Lüfter (Einstellung der Abtauzeit, falls d10 auf 0 eingestellt wird.) Ausgeschalteter Lüfter bei abgeschaltetem Verdich- Hier ist einzustellen, ob der Lüfter bei ausgeschaltetem Verdichter gestoppt sein soll. EKC 102 Manual RS8DY703 © Danfoss 11-2008...
-
Seite 12: Möbelreinigung
Funktion liegt die Differenz des Thermostats Die Verzögerungszeit ist hier einzustellen. unterhalb des Sollwerts (das Relais zieht bei Sollwert minus Differenz an). Digitale Eingangssignal- DI1 (EKC 102, A, B, C) Displaystufen Der Regler verfügt über einen Digitaleingang, der für Ja: Bewirkt Stufen von 0,5°... -
Seite 13: Betriebszustand
S32: Verzögerung an Ausgänge bei start Andere hinweisungen: non: Abtautemperatur kann nicht angezeigt werden. Kein Fühler angeschlossen. -d-: Abtauung ist in Betrieb / Erste abkühlung nach Abtauung PS: Passwort ist erforderlich. Passwort einstellen EKC 102 Manual RS8DY703 © Danfoss 11-2008... -
Seite 14: Anschlüsse
Typ m2 oder AK-SM, koppeln. Funkenstörung Kabel zu Fühlern und DI-Eingängen sind getrennt von anderen Elektrokabeln zu verlegen: - Separate Kabeltröge verwenden. - Zwischen den Kabeln einen Abstand von mindestens 10 cm halten. Manual RS8DY703 © Danfoss 11-2008 EKC 102... -
Seite 15: Bestellung
Temperaturregler für elektrische Abtau- EKC 102C 115 V a.c. 084B8505 084B8506 230 V a.c. EKC 102D Kühlregler mit Lüfterfunktion 084B8507 115 V a.c. EKA 182A Kopiermodul EKC - EKC 084B8567 Temperaturfühler: Siehe bitte Katalog, Lit.Nr. RK0YG EKC 102 Manual RS8DY703 © Danfoss 11-2008... - Seite 16 Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss-Mitarbeitern ableiten, es sei denn, daß diese vorsätzlich oder grob fahrlässig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Ânderungen an ihren Produkten - auch an bereits in Auftrag genommenen - vorzunehmen.
