Inhaltszusammenfassung für Danfoss EKC 204A

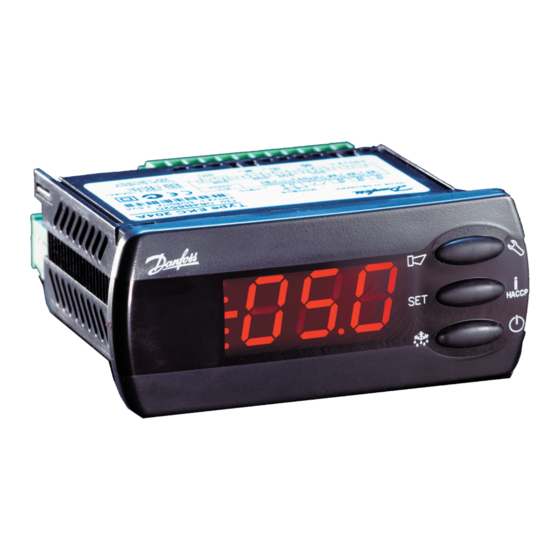

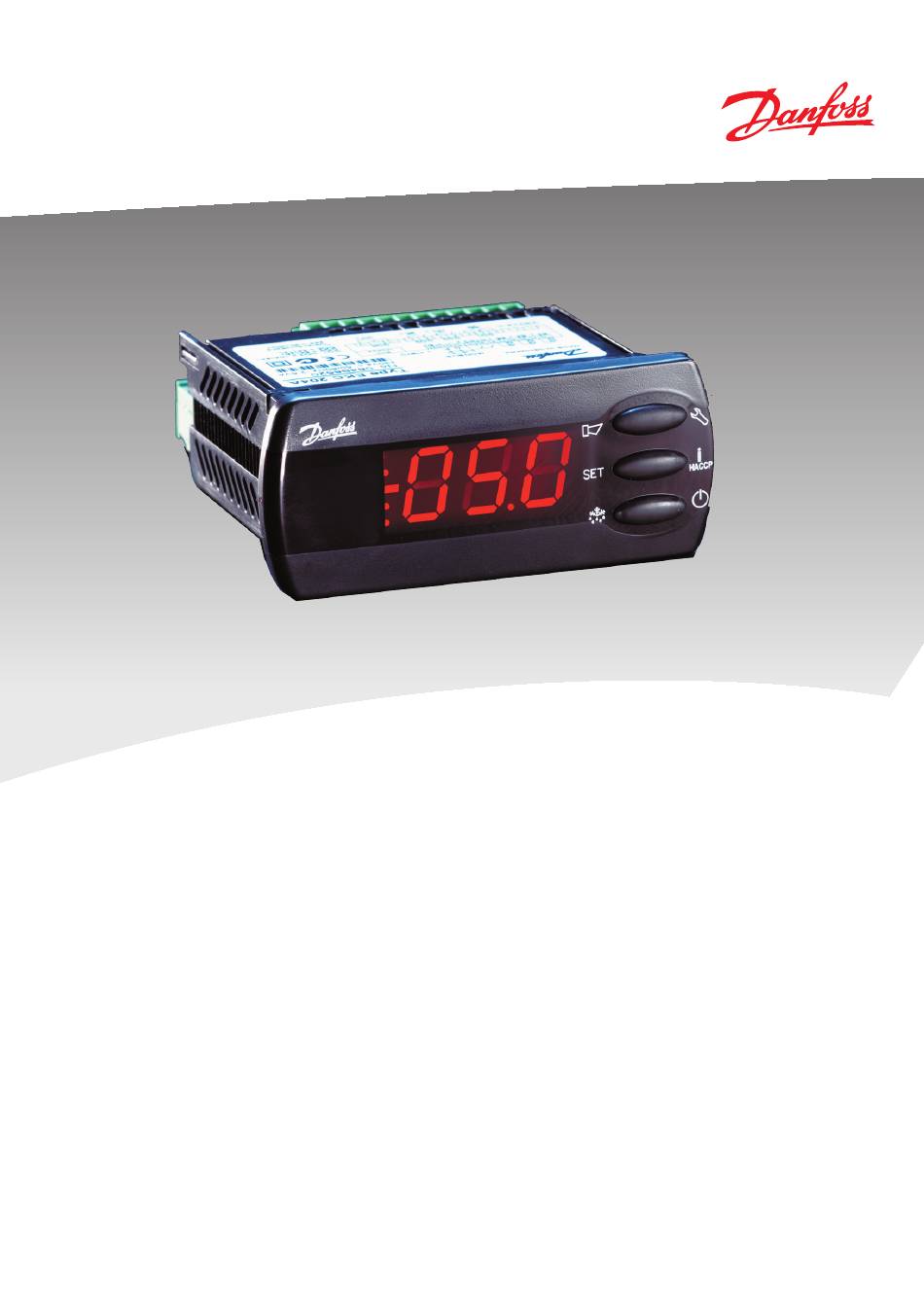

- Seite 1 Temperaturregler - EKC 204A Manual REFRIGERATION AND AIR CONDITIONING...
- Seite 2 • HACCP (Hazard Analysis and Critical Control Points) - Temperaturüberwachung und Erfassung der Periode mit zu hoher Temperatur (siehe auch Seite 19) - Werkskalibrierung, die eine höhere Messgenauigkeit als im Standard EN 441-13 festgelegt ohne nachfolgende Ka- librierung (Pt1000-Ohm-Fühler) gewährleistet. Manual RS8DX303 © Danfoss 07-2005 EKC 204A...
- Seite 3 Hier lässt sich der Temperatursollwert leicht mittels Kontaktsignal über einen der Digitaleingänge ändern. Das Signal hebt den normalen Thermostatwert um einen vorbestimmten Wert an. Gleichzeitig werden die Alarmgrenzen um den entsprechenden Wert verschoben. EKC 204A Manual RS8DX303 © Danfoss 07-2005...
- Seite 4 Vereisung löst eine Abtauung aus. Manuell: Eine zusätzliche Abtauung lässt sich durch Betätigung der untersten Taste vornehmen. Alle angeführten Methoden lassen sich willkürlich anwenden — wird eine davon aktiv, startet die Abtauung. Manual RS8DX303 © Danfoss 07-2005 EKC 204A...
- Seite 5 Das Modul sichert die Spannungsversorgung des Reglers, falls die Netzspannung länger als vier Stunden ausfallen sollte. Die Uhrfunktion lässt sich damit unter Stromausfall sicherstellen. - Datenkommunikation Soll die Bedienung von einem PC aus erfolgen, ist im Regler ein Datenkommunikationsmodul vorzusehen. EKC 204A Manual RS8DX303 © Danfoss 07-2005...
- Seite 6 Anlagen mit großen Füllmengen angepasst. Die Wechselfunktion von Relais 1 dient zur Steuerung des By- pass-ventils beziehungsweise des Heißgasventils. Relais 2 wird für die Kühlung benutzt. Darf nicht in Verbindung mit PML(X)- und GPS-Ventilen einge- setzt werden. Manual RS8DX303 © Danfoss 07-2005 EKC 204A...
- Seite 7 Abschalttemperatur für die Kühlung fallen kann. Da- mit die Temperatur nicht zu tief absinkt, wird der Heizwiderstand bei x-Anzahl Graden unterhalb des Sollwerts aktiviert. Der S3-Fühler muss installiert sein. Er liefert das für die Heizung benötigte Signal. EKC 204A Manual RS8DX303 © Danfoss 07-2005...
-
Seite 8: Funktionsübersicht
S3-Fühler geregelt. Die Lüfter sind während des Heizens in Betrieb. Bei aktiver Türfunktion stoppen Lüfter und Heizfunktion sobald die Tür geöffnet wird. Bei Anwendung dieser Funktion sollte auch ein externer Sicherheitsschalter vorge- sehen werden, um eine Überhitzung des Heizwiderstands zu verhindern. Manual RS8DX303 © Danfoss 07-2005 EKC 204A... - Seite 9 Verdichter in Betrieb bleiben soll, nachdem er in Gang gesetzt wurde. Ebenso dafür wie lange er mindestens gestoppt bleiben soll. Bei Abtaustarts werden die Gangzeiten nicht eingehalten. Min. ON-Zeit (in Minuten) Min. On time Min. OFF-Zeit (in Minuten) Min. Off time EKC 204A Manual RS8DX303 © Danfoss 07-2005...
- Seite 10 Die Funktion verzögert die Intervallzeit d03 mit der eingestellten Anzahl von Mi- nuten, tut dies aber nur einmal, und zwar bei der allerersten Abtauung, nachdem der Regler unter Spannung gesetzt wurde. Die Funktion ist nach jedem Stromausfall aktiv. Manual RS8DX303 © Danfoss 07-2005 EKC 204A...
- Seite 11 Mit der Einstellung +50°C ist die Funktion unterbrochen. Die Leuchtdiode auf der Reglerfront zeigt an, ob die Lüfter in Betrieb sind. Fan Relay Hier läßt sich der Lüfterrelaiszustand ablesen oder der Ausgang im „Manual control“-Betrieb zwangssteuern. EKC 204A Manual RS8DX303 © Danfoss 07-2005...
- Seite 12 Verzögerung der Ausgangssignale nach dem Anlauf DelayOfOutp. Beim Start oder nach einem Stromausfall können die Funktionen des Reglers verzögert werden, um eine evt. Überbelastung des Stromnetzes zu vermeiden. Die Verzögerungszeit ist hier einzustellen. Manual RS8DX303 © Danfoss 07-2005 EKC 204A...
- Seite 13 Disp. S4% Hier ist das vom Display anzuzeigende Signal zu konfigurieren. S3, S4 oder eine Kombination von beiden. Bei Einstellung 0 % wird nur S3 angewandt. Bei 100 % wird nur S4 angewandt. EKC 204A Manual RS8DX303 © Danfoss 07-2005...
- Seite 14 Um die Einstellungen des Reglers mit einem Kennwort zu schützen, ist ein Zah- lenwert zwischen 0 und 100 einzustellen. Falls nicht, lässt sich die Funktion mit der Einstellung = 0 unwirksam machen. Zur Anwendung der Funktion muss Kennwort 1 (o05) auch eingegeben werden. Manual RS8DX303 © Danfoss 07-2005 EKC 204A...
- Seite 15 * Status am Relais für til Ventil in der Saugleitung SuctionValve * Status am Relais für Verdichter 2 Comp2 relay *) Nicht alle werden angezeigt. Nur die zur gewählten Anwendung zugehörige Funk- tion kommt zur Anzeige. EKC 204A Manual RS8DX303 © Danfoss 07-2005...
- Seite 16 (Die Information findet sich in o65 oder o66 einige Sekunden nach Beginn des Kopiervorgangs.) Alarm destinations Die Wichtigkeit der einzelnen Alarme lässt sich durch eine Einstellung festle- gen (0, 1, 2 oder 3) Manual RS8DX303 © Danfoss 07-2005 EKC 204A...
- Seite 17 *) Notkühlung tritt bei fehlendem Signal von einem festgelegten S3- oder S4-Fühler in Kraft. Die Regelung setzt mit einer durchschnittlich registrierten Schaltfrequenz fort. Es finden sich zwei registrierte Werte — einer für Tagbetrieb und einer für Nachtbetrieb. EKC 204A Manual RS8DX303 © Danfoss 07-2005...
-
Seite 18: Bedienung
8 Bei Netzwerken: Die Adresse in o03 einstellen und anschließend Scrolltabelle gesammelt. Zur Durchsicht der Scrolltabelle die ober- mit der Einstellung o04 an das Gateway/die Systemeinheit sen- den. ste oder unterste Taste betätigen. Manual RS8DX303 © Danfoss 07-2005 EKC 204A... - Seite 19 Überschreitung in Verbindung mit einem Stromausfall, wobei der Regler den zeitlichen Ablauf weiter verfolgen kann. Überschreitung in Verbindung mit einem Stromausfall, wobei der Regler die Uhrfunktion und damit auch den Zeitverlauf verloren hat. EKC 204A Manual RS8DX303 © Danfoss 07-2005...
- Seite 20 Uhr - Einstellung Stunden 0 timer 23 timer 0 timer Uhr - Einstellung Minuten 0 min 59 min 0 min Uhr - Einstellung des Datums Uhr - Einstellung des Monats Uhr - Einstellung des Jahrs Manual RS8DX303 © Danfoss 07-2005 EKC 204A...
- Seite 21 ***) Mit Zugangscode2 wird der Zugang zu diesen Menüs begrenzt Werkseinstellung Die Rückkehr zu den ab Fabrik eingestellten Werten lässt sich wie folgt vornehmen: - Die Spannungszufuhr zum Regler unterbrechen. - Beide Tasten betätigt halten und gleichzeitig die Spannungszufuhr wieder ein- schalten. EKC 204A Manual RS8DX303 © Danfoss 07-2005...
- Seite 22 Der Regler enthält eine Reihe von Funktionen, die zusammen mit mit der Übersteuerungsfunktion im Master Gateway / System Manager benutzt weden kann. Funktione, die im Übersteuerungsfunktion Angewandte Parameter in EKC 204A Funktion durch Datenkommunikation des Gateways verwendet werden muss Start der Abtauung Abtaukontrolle - - - Def.start...
- Seite 23 - Zwischen den Kabeln einen Abstand von mindestens 10 cm halten. Koordinierte Abtauung durch Leitungsverbindungen Folgende Regler lassen sich auf diese Weise miteinander koppeln: EKC 204A Die Kühlung wird wieder aufgenommen, wenn alle Regler das Abtausignal “freigegeben” haben. Koordinierte Abtauung per Datenkommunikation. EKC 204A Manual RS8DX303 © Danfoss 07-2005...
- Seite 24 Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss-Mitarbeitern ableiten, es sei denn, daß diese vorsätzlich oder grob fahrlässig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Ânderungen an ihren Produkten - auch an bereits in Auftrag genommenen - vorzunehmen.
