Technische Broschüre
Einführung
Funktione und Einstellungen
RD8AZ603
12-2008

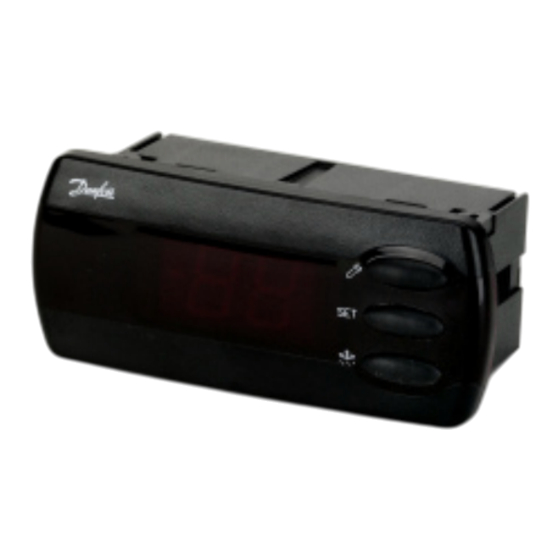

Temperaturregler
Typ EKC 100
Der Regler dient zur Temperaturregelung von
Kälteanlagen.
Die Bedienung, Einstellung und Programmierung
ist optimiert und soweit wie möglich vereinfacht.
Der Regler ist so entwickelt das die Temperatur-
regelung und Abtauregelung mittels Umlauf-
abtauung oder Ein/Ausschalten des Verdichters
vorgenommen wird.
Parameter
Funktion
Normaler Betrieb
Temperatur (Sollwert)
Thermostat
Differenz
Justierung der Temperaturanzeige
Verdichter
Min. ON-Zeit
Min. OFF-Zeit
Abtauung
Abtau-Stoptemperatur
Interval zwischen Abtaustarten
Max. Abtaudauer
Zeitverzögerung an der Abtaueinschaltung bei Aufstart
Diverses
Verzögerung des Ausgangssignals nach dem Aufstart
Fehlercode
Fühlerfehler
Warnung! Direktstart von Verdichtern*
Um eine Verdichterstörung zu vermeiden, die Parameter c1 und c2 gemäß Herstelleranforderungen einstellen
oder folgende allgemeine Einstellung wählen:
Hermetische Verdichter: Parameter c2 auf min. 5 Minuten setzen
Semihermetische Verdichter: Parameter c2 auf min. 8 Minuten und Parameter c1 auf min. 2 bis 5 Minuten setzen
(Motorleistung 5 bis 15 kW)
* ) Die Direktaktivierung von Magnetventilen ist mit den Werkseinstellungen (0) möglich.
Temperatur einstellen
1. Die mittlere Taste betätigen, bis der Temperatur-
wert zur Anzeige gelangt
2. Die obere oder die untere Taste betätigen um einen
neuen Wert zu finden
3. Die mittlere Taste betätigen um den Einstellvor-
gang abzuschließen.
Manueller start oder stop einer Abtauung
• Die untere Taste für etwa 5 Sekunden betätigen.
Min.
Max.
Wert
Wert
Kode
---
-60°C
25°C
r1
1 K
20 K
r4
-20 K
20 K
c1
0 min.
30 min.
c2
0 min.
30 min.
d2
0°C
25°C / off 25°C / off
d3
0
48
Stunden
Stunden
d4
0 min.
99 min.
d5
0 min.
15 min.
o1
0 min
15 min
Er
Menü einstellen
1. Die obere Taste betätigen, bis ein Parameter zur
Anzeige gelangt
2. Die obere oder die untere Taste betätigen um zum
gewünschten Parameter zu gelangen
3. Die mittlere Taste betätigen , bis der Wert des Para-
meters zur Anzeige kommt
4. Die obere oder die untere Taste betätigen um einen
neuen Wert zu finden
5. Erneut die mittlere Taste betätigen um den Wert
festzuhalten.
Time out 20 Sek.
SW = 1.1X
Werks-
Aktuelle
einstel-
Einstel-
ling
lung
0°C
2 K
0 K
0 min.
0 min.
8
Stunden
45 min.
0 min.
0 min
