Kühlstellenregler, Typ EKC 223 und EKC 224
Installationsschritte
• Den verdrahteten Regler in den Steckplatz einsetzen und sicherstellen, dass die Gummidichtung richtig auf der
Montage äche au iegt.
• Die Befestigungsclips von der Rückseite der Platte entlang der Schienen an der Kunststo rückseite einschieben.
• Clips in Richtung Montage äche einschieben, bis der Regler fest sitzt.
• Zum Entfernen des Reglers die Rastbefestigung lösen und die Clips nach hinten ziehen.

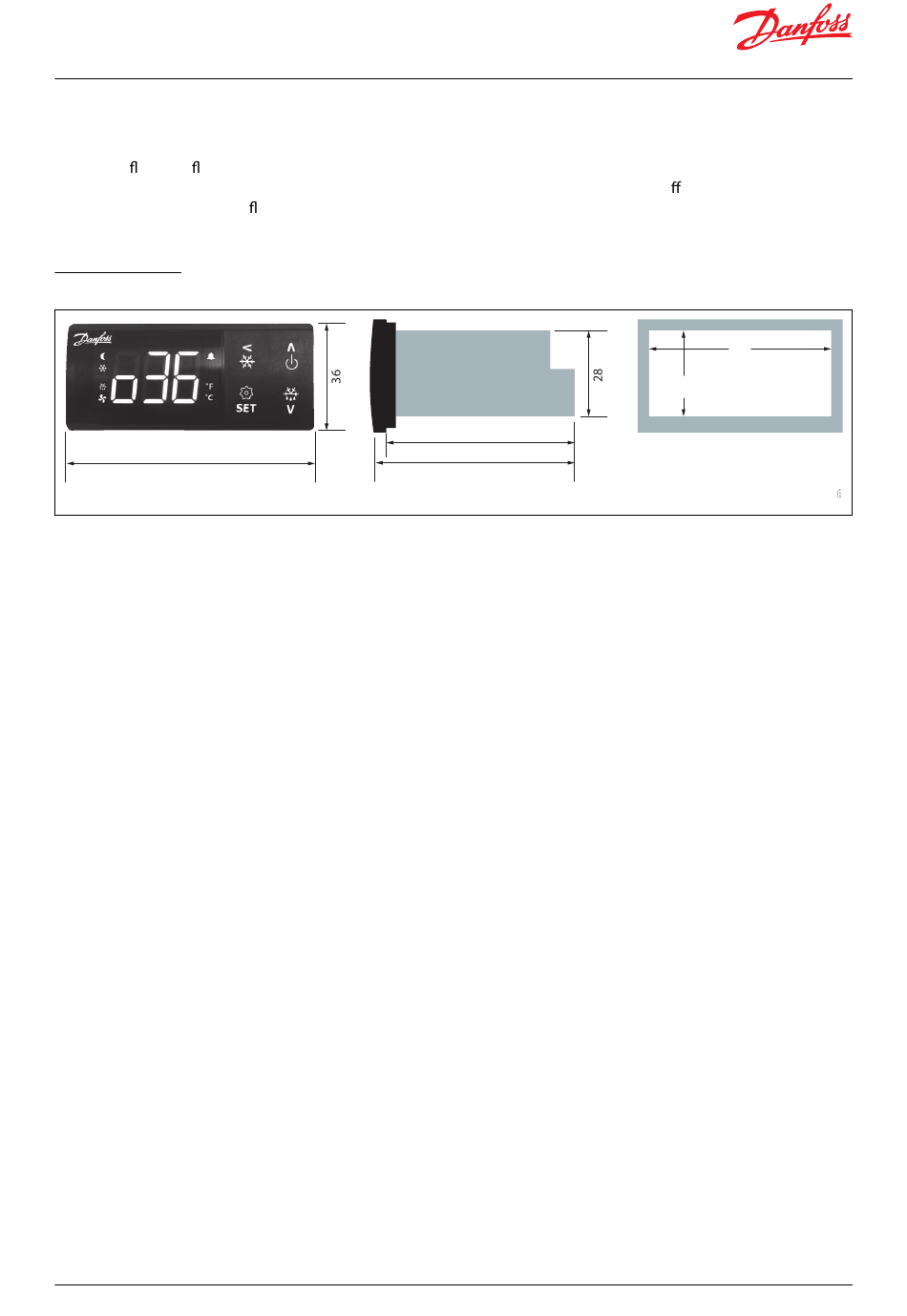

Abmessungen
Bild 24: Abmessungen (mm)
83
© Danfoss | Climate Solutions | 2024.02
61,2
66
Rückseitige Montage (Befestigung mit Clips)
71
29
Bohrschablone
BC432222569027de-000201 | 38
