Kühlstellenregler, Typ EKC 223 und EKC 224
Montage
Der Regler muss über ein Schnittstellenkabel (080N0327) an den RS485-Adapter angeschlossen sein. Bitte den
Kabelstecker mit dem Kabelclip am Regler befestigen, siehe
14> g_rzm_sxx_jvb. Eine detaillierte Anleitung zur
ordnungsgemäßen Montage des RS-485-Adapters (EKA 206) ist in der Montageanleitung zu nden.

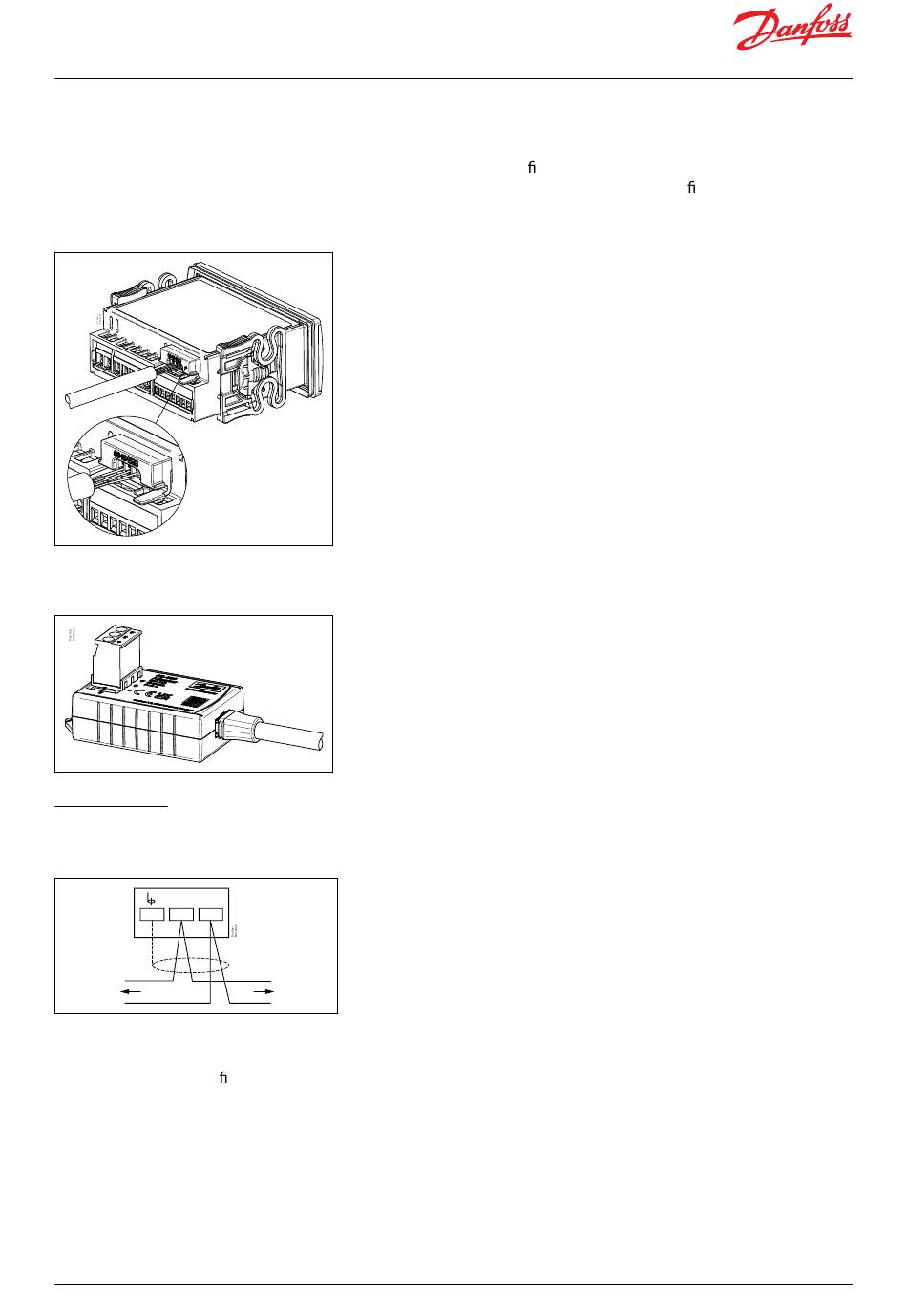

Bild 14: Korrekte Montage von Kabel
und Kabelclip
Das andere Ende des Kabels muss in den RS485-Adapter eingesteckt werden.
Bild 15: Anschluss des RS485-Adapters
Verdrahtung
Das Modbus-Kabel muss wie in
Bild 16
gezeigt verdrahtet werden.
Bild 16: Modbus-Kabel
A+
B–
MODBUS
MODBUS
Bedienung
Wenn der Regler eingeschaltet ist, zeigen die beiden LEDs neben der Klemmenleiste am RS485-Adapter an, dass die
Datenübertragung statt ndet. Die Tx-LED (grün) zeigt an, wenn der Regler eine Mitteilung über Modbus überträgt,
und die Rx-LED (gelb) zeigt die Datenübertragung über Modbus an.
© Danfoss | Climate Solutions | 2024.02
BC432222569027de-000201 | 17
