Einrichten Des Systems; Abbildung 1-2 Rückansicht Des Systems (Mit Bezeichnung Der Anschlüsse) - Silicon Graphics 320 Benutzerhandbuch

Bildschirm-Anschlußschacht
Ethernet
IEEE 1394 (2)
USB (2)
Seriell
Parallel
Bildschirm
Lautsprecher/Kopfhörer
Mikrofon
Analoger Ein-/Ausgang
(L = weiß, R = rot)
FBAS-Video-Anschluß
(gelb)
SVideo-Anschluß

Einrichten des Systems

Nachdem Sie alle Teile ausgepackt und die Vollständigkeit der
Lieferung überprüft haben, können Sie die Workstation einrichten.
Nehmen Sie dazu entweder das Ihrer Silicon Graphics 320
Workstation beiliegende Installationsposter zu Hilfe, oder lesen
Sie die Anweisungen auf den folgenden Seiten. Sie können die
Anschlüsse auf der Rückseite Ihres Systems auch anhand der
Abbildung 1-2 identifizieren.
In
Out

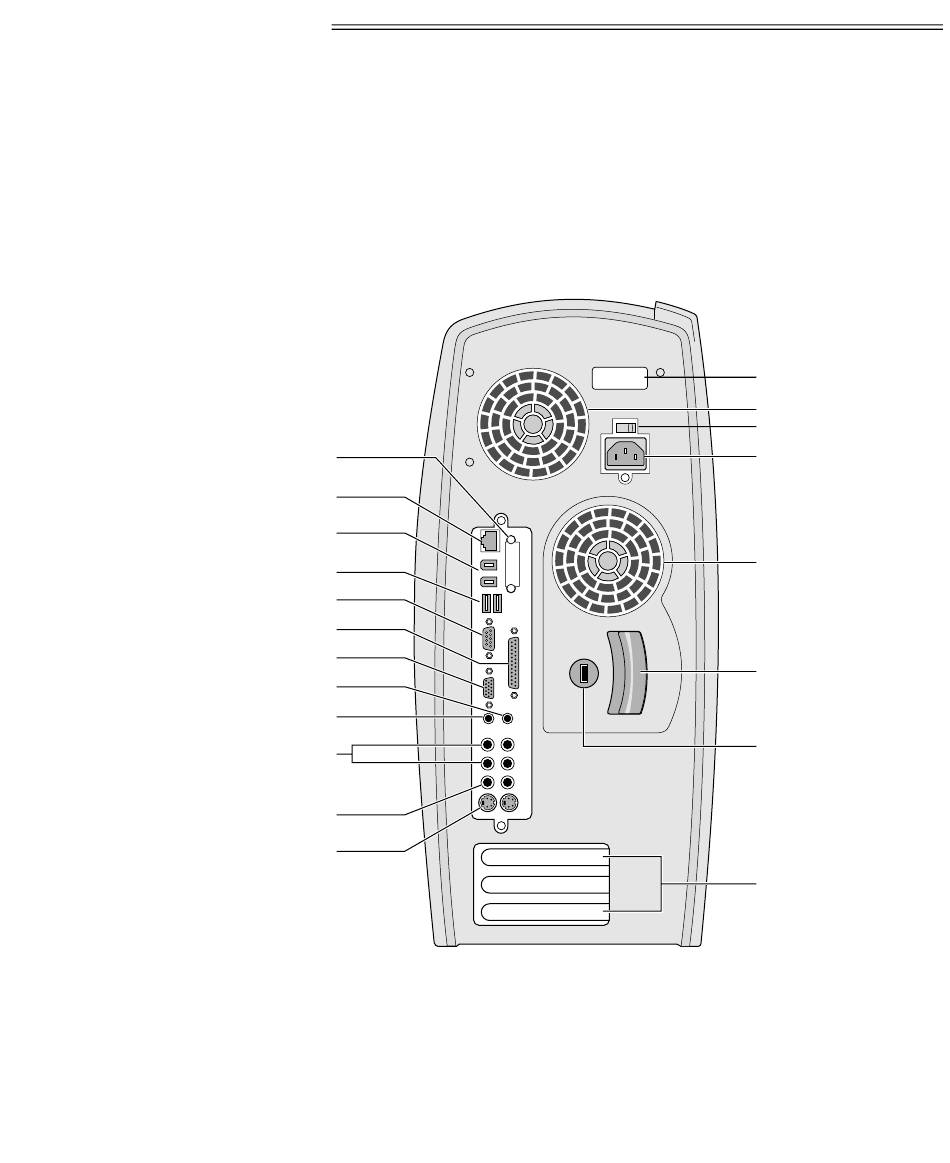

Abbildung 1-2 Rückansicht des Systems (mit Bezeichnung der
Anschlüsse)
L
R
Seriennummer
Lüfter
Spannungswahlschalter
Netzausgang
Lüfter
Verriegelung
Schloß
PCI-Steckplätze
Erste Schritte 3
