46 Kapitel 4
12. Schließen Sie wie in Abbildung 4-14 die Stromversorgungs- und
Flachkabel an der Rückseite des Laufwerks (bzw. der Laufwerke)
an. Eine ausführlichere Darstellung der Anschlüsse der Flachkabel
für Laufwerke finden Sie auf Abbildung 4-1.
Wenn Sie ein internes SCSI-Laufwerk installieren, finden Sie
unter „Anschließen des internen Kabels für die SCSI-PCI-
Anschlußkarte" auf Seite 53 weitere Informationen über das
Anschließen des SCSI-Kabels an diese Laufwerke.

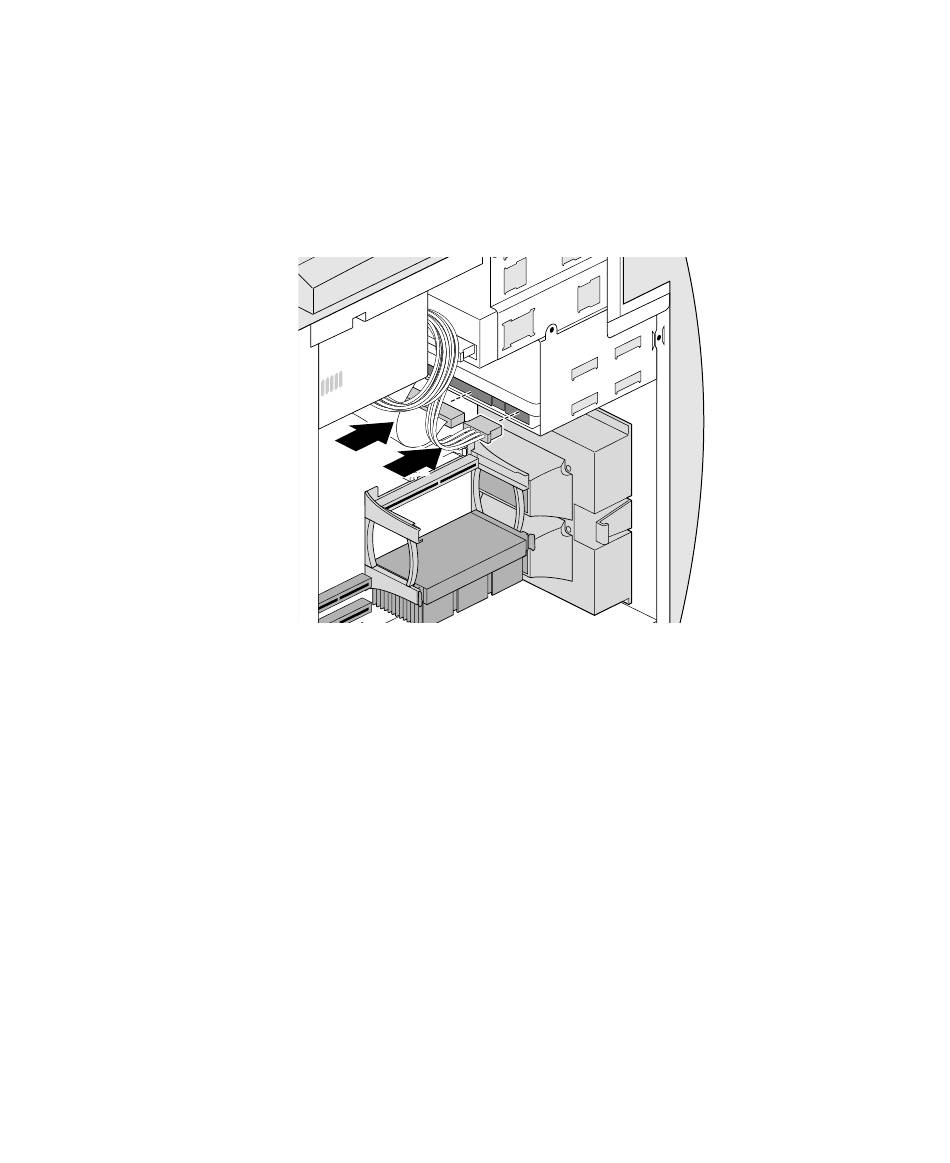

Abbildung 4-14 Anschließen der Kabel an eine interne Festplatte
13. Setzen Sie die Seitenverkleidung ein. Eine ausführliche Anleitung
hierzu finden Sie unter „Einsetzen der Seitenverkleidung" auf
Seite 21.
14. Schließen Sie das Netzkabel wieder an.
15. Schalten Sie das System ein. Eine ausführliche Anleitung hierzu
finden Sie unter „Einschalten des Systems" auf Seite 11.
