120 Anhang B

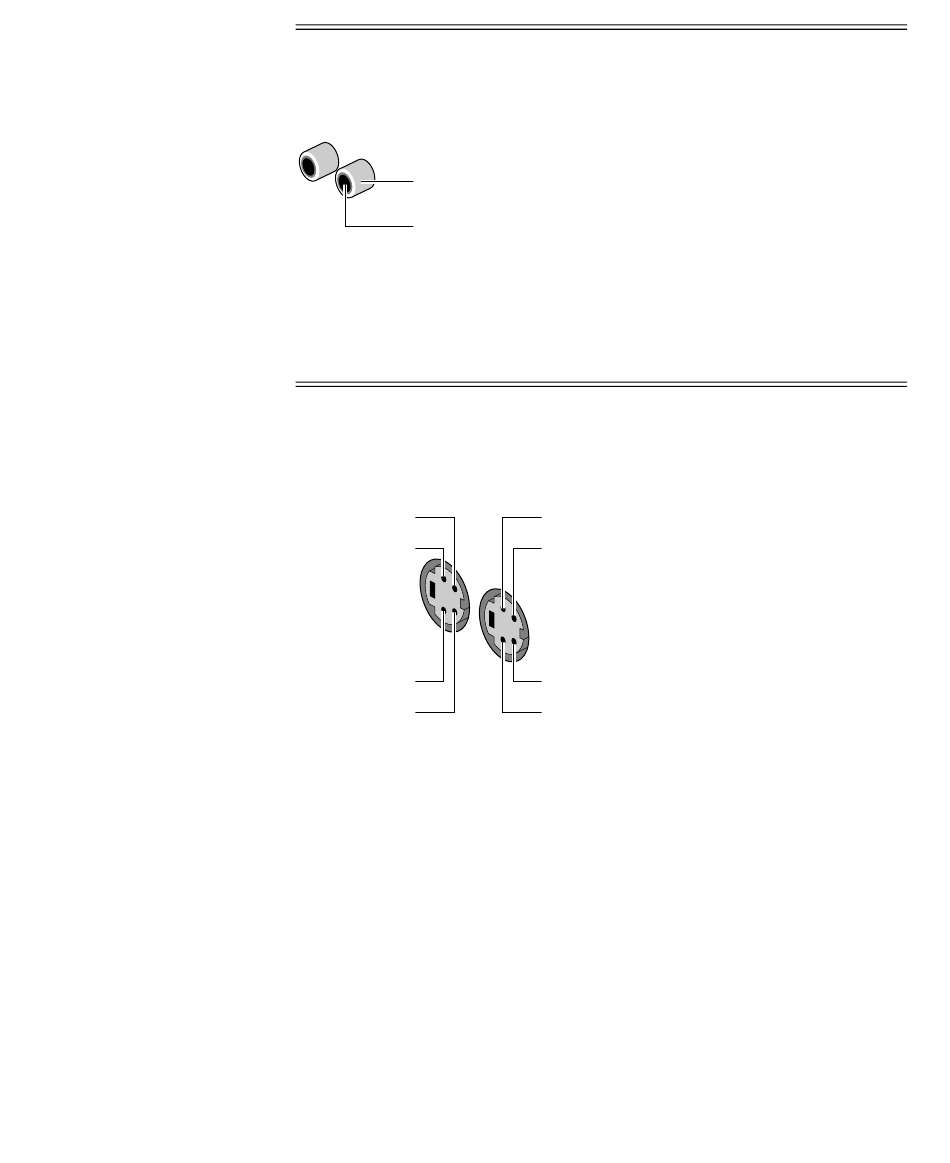

Pin-Belegung: FBAS-Video

Rechts
Links
2 (Mantel) Erde
3 (Spitze) Daten
Abbildung B-8 Pin-Belegung: FBAS-Video

Pin-Belegung: S-Video

S-Video-Eingangssignal
ChromaInGrnd
ChromaIn
LumaInGrnd
LumaIn
Abbildung B-9 Pin-Belegung: S-Video
S-Video-Ausgangssignal
ChromaOutGrnd
ChromaOut
LumaOut
LumaOutGrnd
