Pin-Belegung des parallelen Anschlusses

14
15
16
17
18
19
20
21
22
23
24
25

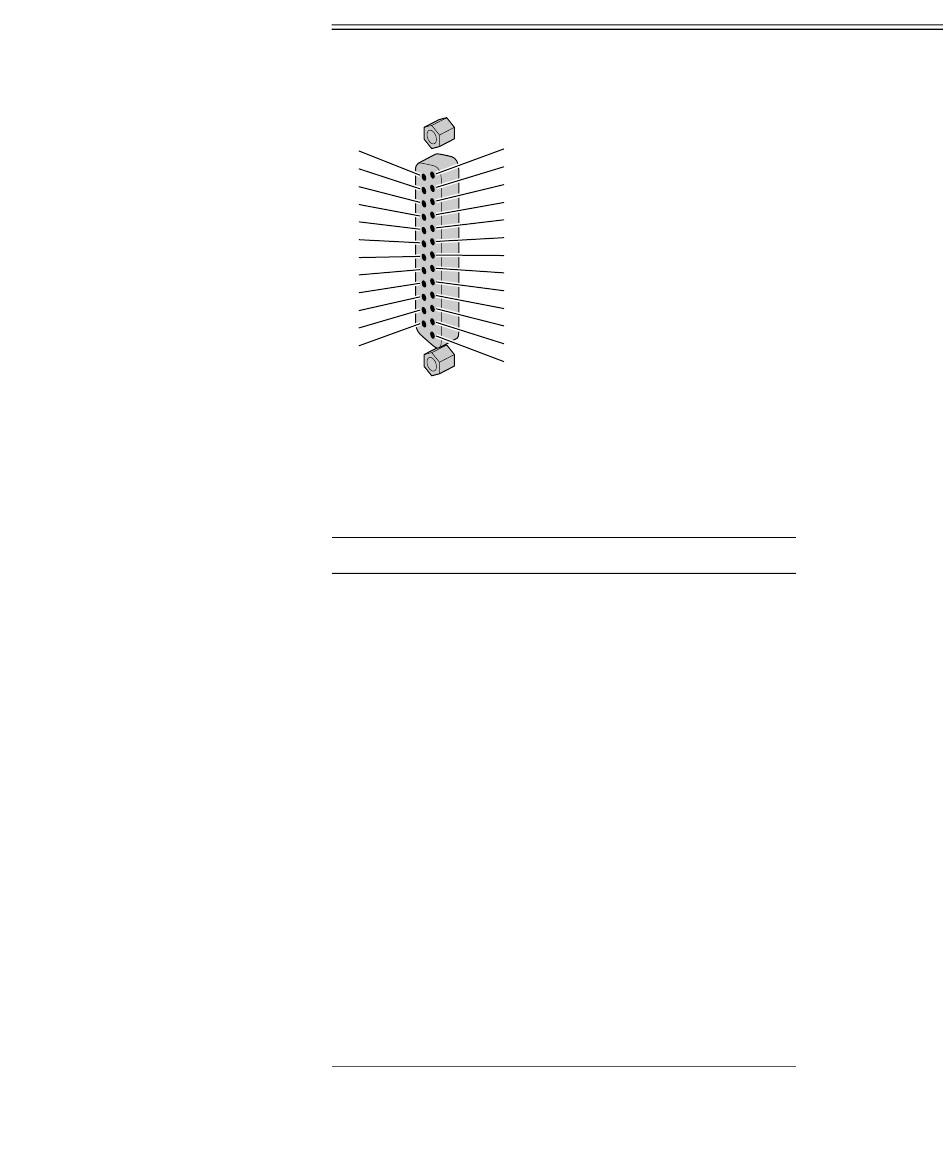

Abbildung B-4 Pin-Belegung des parallelen Anschlusses
Tabelle B-5 Pin-Belegung des parallelen Anschlusses
Pin
Zuordnung
1
Strobe
2
Daten 0
3
Daten 1
4
Daten 2
5
Daten 3
6
Daten 4
7
Daten 5
8
Daten 6
9
Daten 7
10
Ack
11
Belegt
12
Fehler
13
Auswahl
1
2
3
4
5
6
7
8
9
10
11
12
13
Pin
Zuordnung
14
AutoFd
15
Fehler
16
Init
17
SelectIn
18
Erde
19
Erde
20
Erde
21
Erde
22
Erde
23
Erde
24
Erde
25
Erde
Anschlußinformationen 115
