Pin-Belegung: IEEE 1394

5
3
1
2
4
6

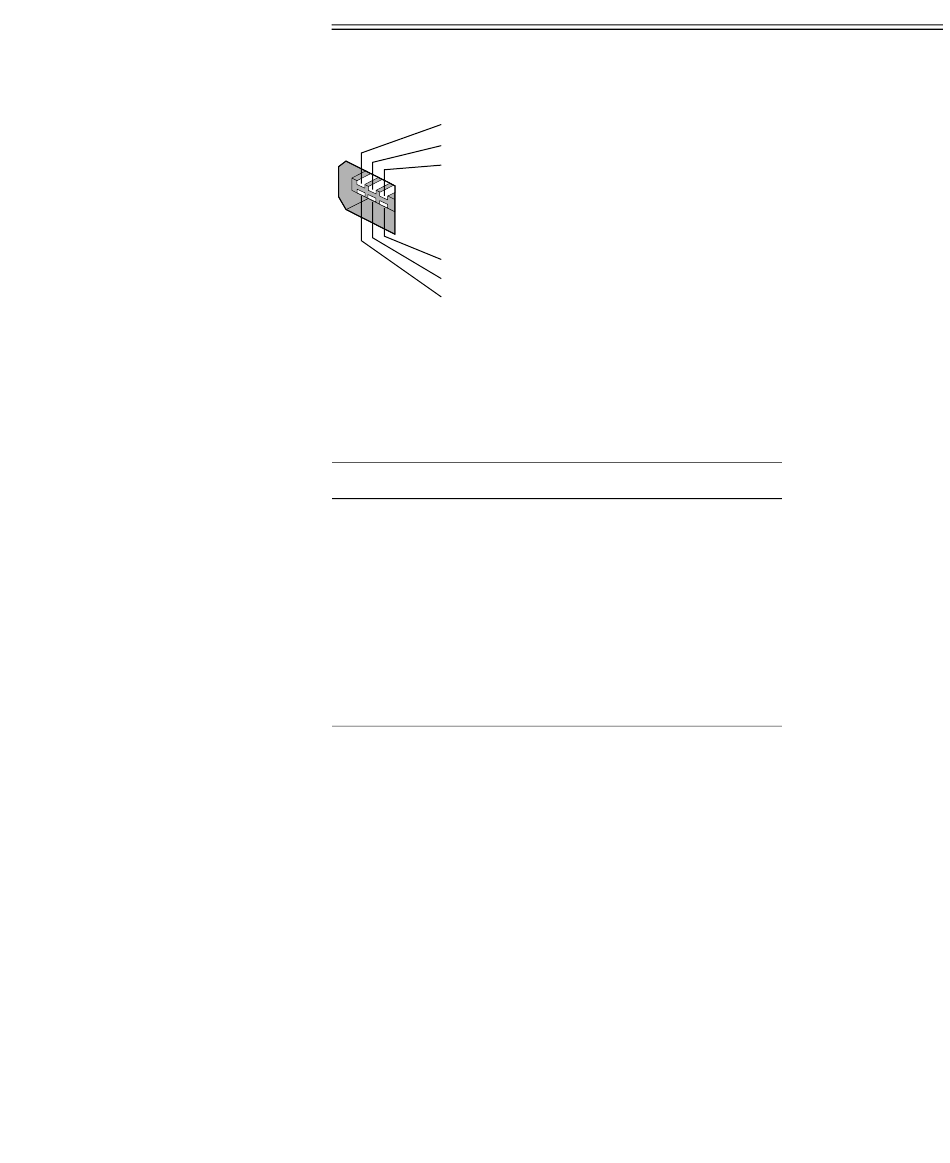

Abbildung B-2 Pin-Belegung: IEEE 1394
Tabelle B-3 Pin-Belegung: IEEE 1394
Pin Zuordnung Kommentar
1 VP Stromversorgung für Kabel
2 VG Kabelerdung
3 TPB Strobeempfang, gesendete Daten
4 TPB (Differentialpaar)
5 TPA Datenempfang, gesendete Daten
6 TPA (Differentialpaar)
Anschlußinformationen 113
