Pin-Belegung an der Tastatur: PS/2-Maus

Gehäuseerdung
5
6
3
4
1
2

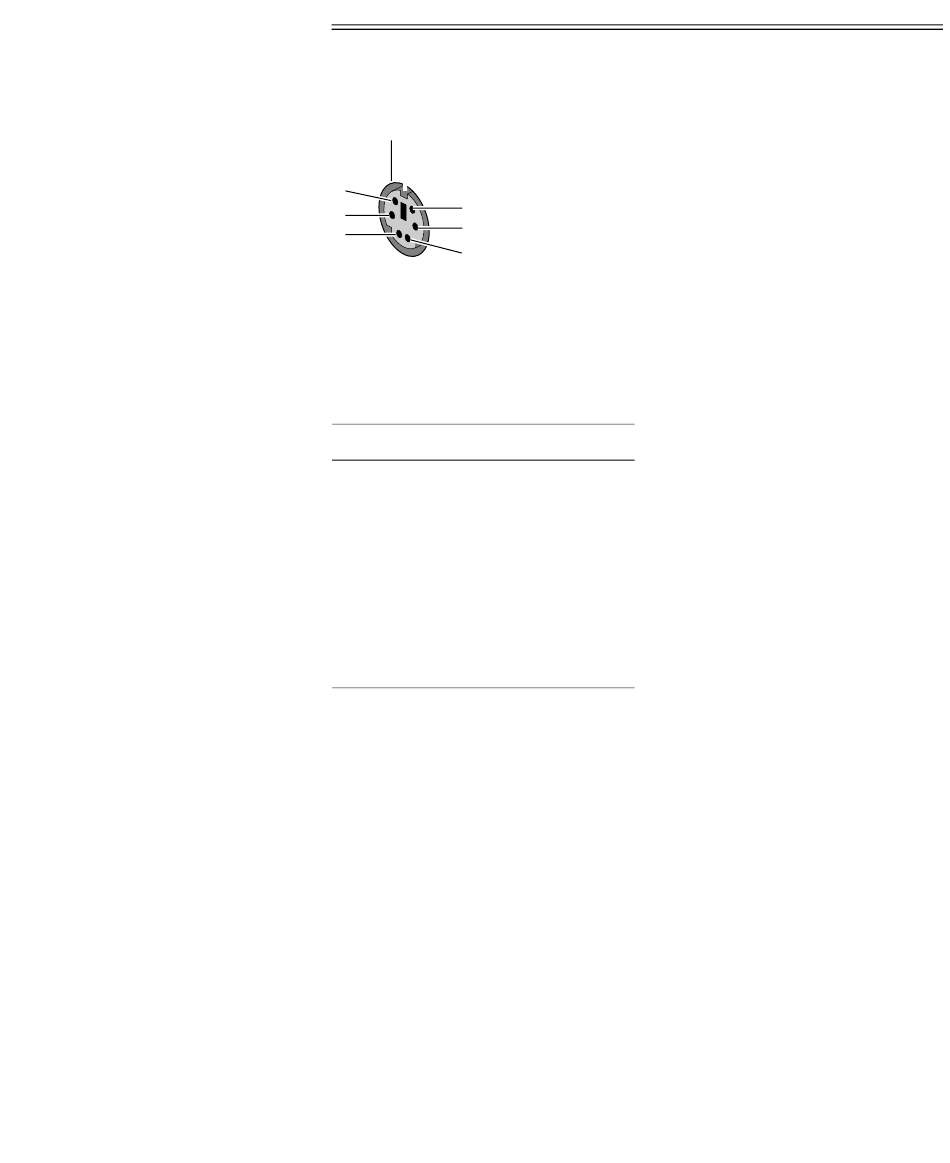

Abbildung B-10 Pin-Belegung an der Tastatur: PS/2-Maus
Tabelle B-13 Pin-Belegung an der Tastatur: PS/2-Maus
Pin Zuordnung
1 Daten
2 (Reserviert)
3 Signalerdung
4 Stromversorgung (+5 V)
5 Uhr
6 (Reserviert)
Anschlußinformationen 121
