Tabelle B-1 Anschluß und Anschlußtyp (Fortsetzung)
Anschluß
Monitoranschluß
Mausanschluß an der
Tastatur

Pin-Belegung: Ethernet RJ45

1
2
3
4
5
6
7
8

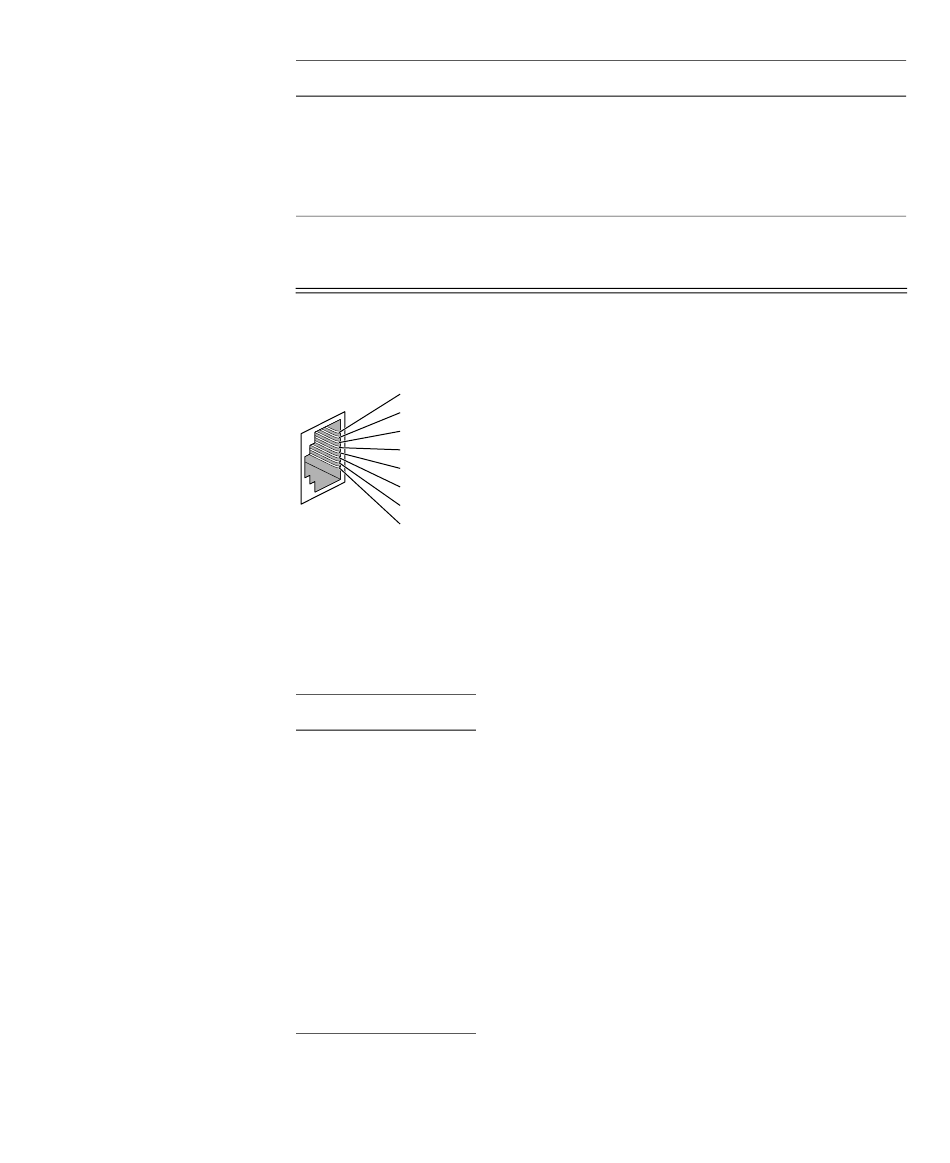

Abbildung B-1 Pin-Belegung: Ethernet RJ45
Tabelle B-2 Pin-Belegung: Ethernet RJ45
Pin Zuordnung
1 Senden+
2 Senden-
3 Empfangen+
4 (Reserviert)
5 (Reserviert)
6 Empfangen-
7 (Reserviert)
8 (Reserviert)
Anschlußtyp
Digitale Schnittstelle für einen Flachbildschirm
mit DDC2B-Schnittstelle
6-Pin Mini-DIN (weiblich) Anschluß
