74 Kapitel 6
8. Installieren Sie den Prozessor wie in Abbildung 6-4 gezeigt.
Schieben Sie den Prozessor in den Steckplatz. Der Anschluß
des Prozessors muß dabei dem Anschluß der Systemplatine
zugekehrt sein.
Drücken Sie die Riegel an den Seiten des Prozessors nach
außen, bis diese einrasten.

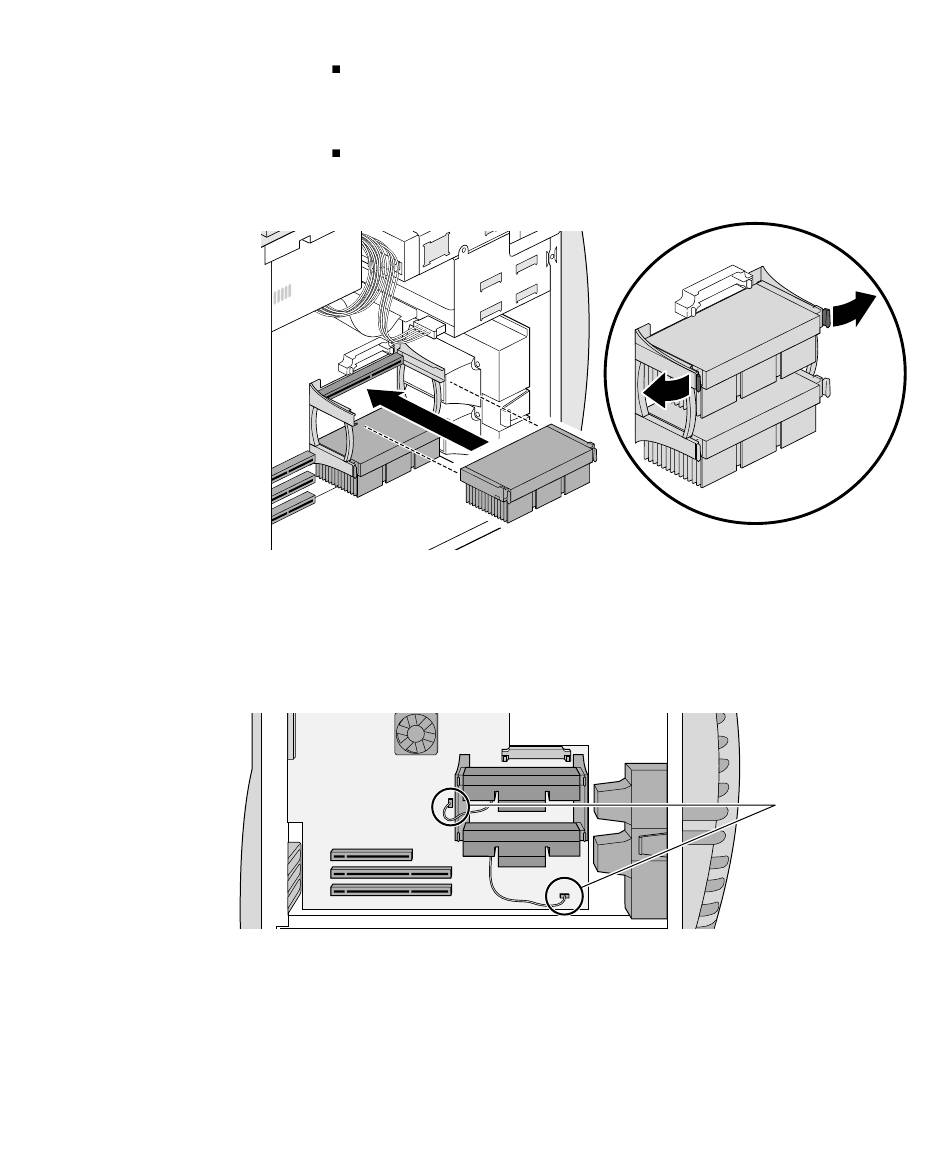

Abbildung 6-4 Installieren eines Prozessors
9. Bei einem Prozessor mit Lüfter verbinden Sie, wie in
Abbildung 6-5 gezeigt, den Netzanschluß des Lüfters mit
dem entsprechenden Anschluß auf der Platine.
Abbildung 6-5 Anschließen des Stromkabels des Prozessorlüfters an die
Platine
Prozessorlüfter
Stromkabel
