122 Anhang B
Pin-Belegung: Monitor-Anschlußkarte
1
19
. .
. .
. .
. .
. .
. .
. .
. .
.
.
. .
.
.
. .
. .
. .
. .
.
18 36

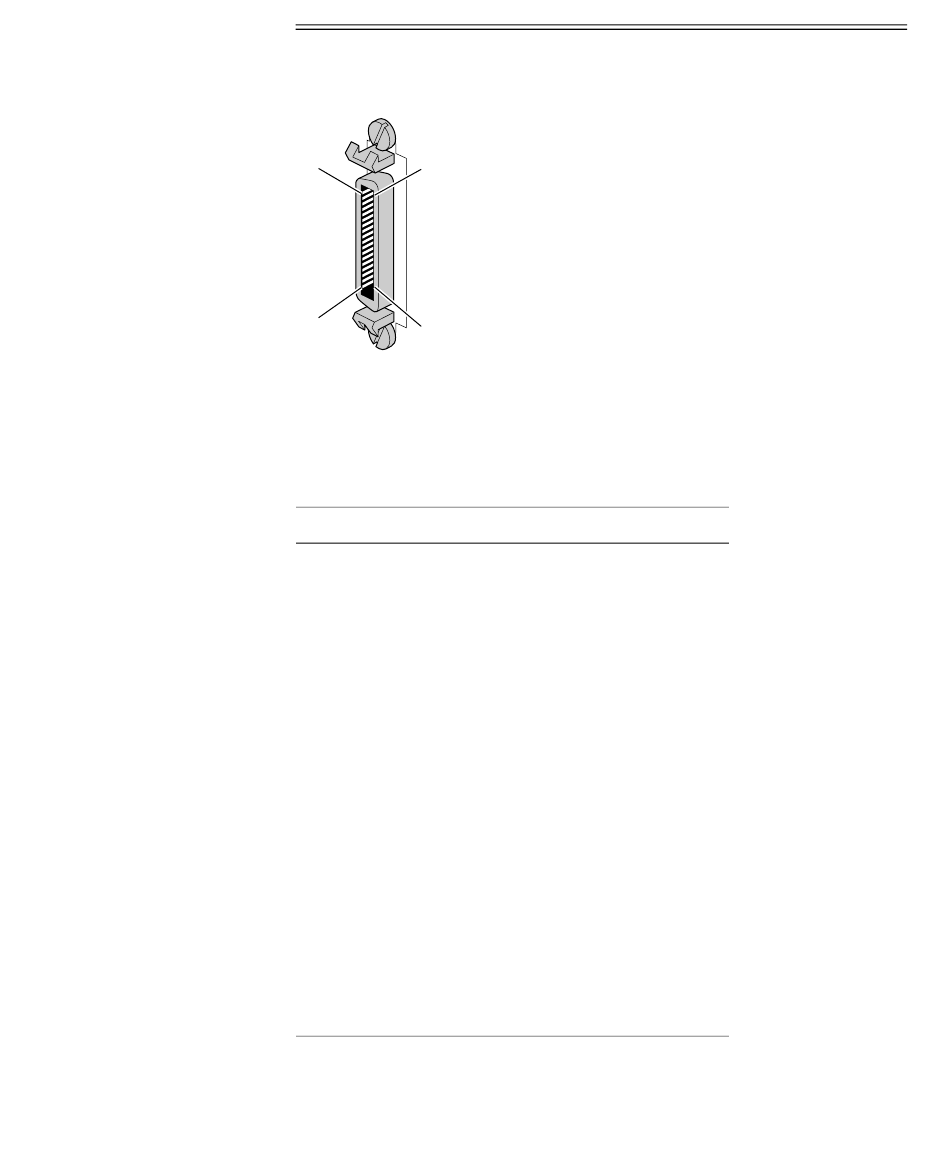

Abbildung B-11 Pin-Belegung: Monitor-Anschlußkarte
Tabelle B-14 Pin-Belegung: Monitor-Anschlußkarte
Pin Zuordnung
1 ODDCH0_N
2 ODDCH0_P
3 ODDCH1_N
4 ODDCH1_P
5 ODDCH2_N
6 ODDCH2_P
7 (Reserviert)
8 (Reserviert)
9 LVDSGND
10 LVDSGND
11 (Reserviert)
12 (Reserviert)
13 EVNCH0_N
Pin Zuordnung
19 ODDCH3_N
20 ODDCH3_P
21 ODDCLK_N
22 ODDCLK_P
23 12C_SCL
24 12C_VCC
25 12C_SDA
26 12C_DGND
27 (Reserviert)
28 (Reserviert)
29 (Reserviert)
30 (Reserviert)
31 TXR_ENABLE_NOT
