116 Anhang B

Pin-Belegung des seriellen Anschlusses

1
6
2
7
3
8
4
9
5

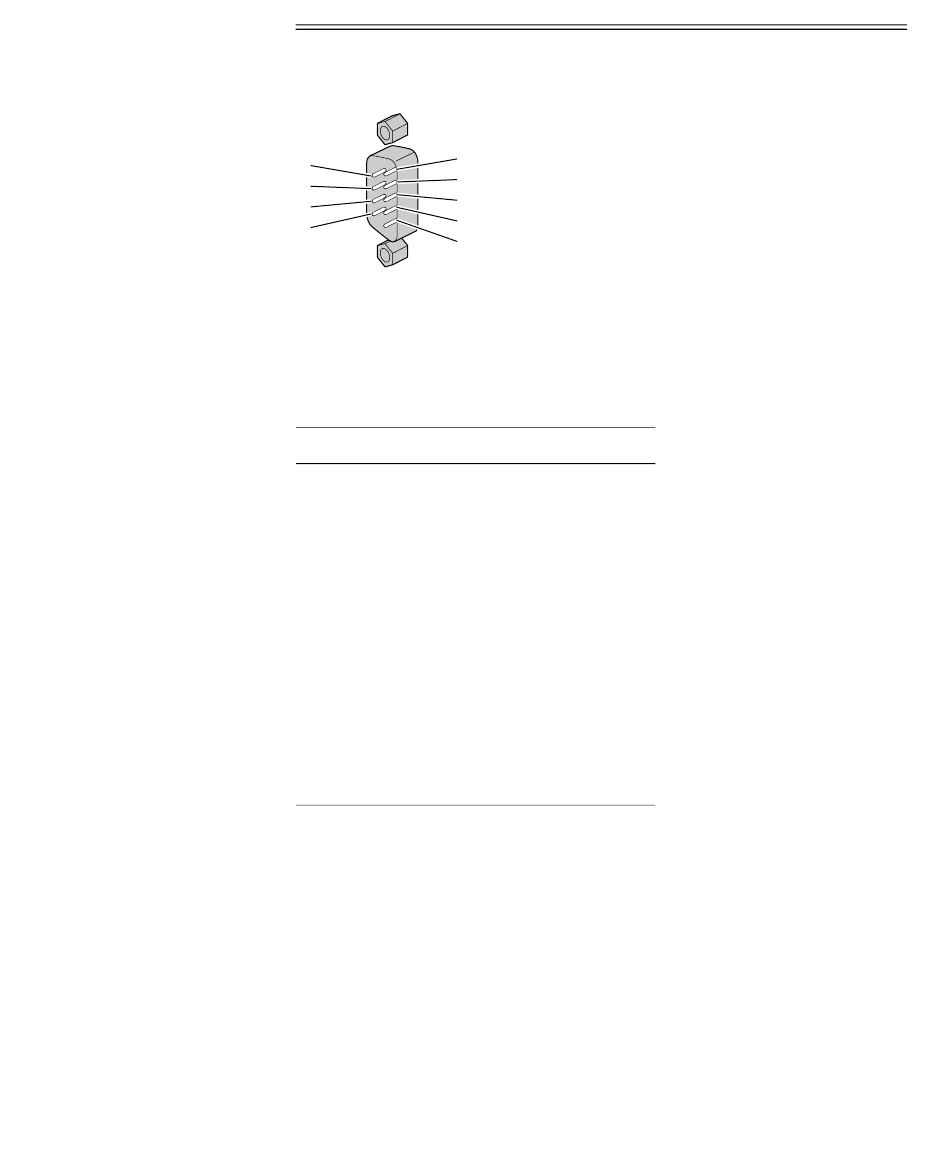

Abbildung B-5 Pin-Belegung des seriellen Anschlusses
Tabelle B-6 Pin-Belegung des seriellen Anschlusses
Pin Zuordnung Beschreibung
1 DCD Trägersignalerkennung
2 RD Datenempfang
3 TD Datensendung
4 DTR Datenterminal bereit
5 SG Signalerdung
6 DSR Datensatz bereit
7 RTS Sendeaufforderung
8 CTS Sendebereit
9 RI Anrufanzeige
