Abbildung 7-7 Anschließen Der Stromversorgungskabel An Die Systemplatine - Silicon Graphics 320 Benutzerhandbuch

Netzteil
90 Kapitel 7
6. Verbinden Sie die beiden Kabel wieder mit der Systemplatine
wie in Abbildung 7-7. Die Anschlüsse für diese Kabel liegen
unter dem Netzteil und über den mittleren DIMM-Modulen.
Stecken Sie das dicke Kabel mit der Zunge nach oben in den
dafür vorgesehenen Anschluß auf der Systemplatine ein.
Stecken Sie das dünne Kabel mit der Zunge nach unten in
den dafür vorgesehenen Anschluß auf der Systemplatine ein.

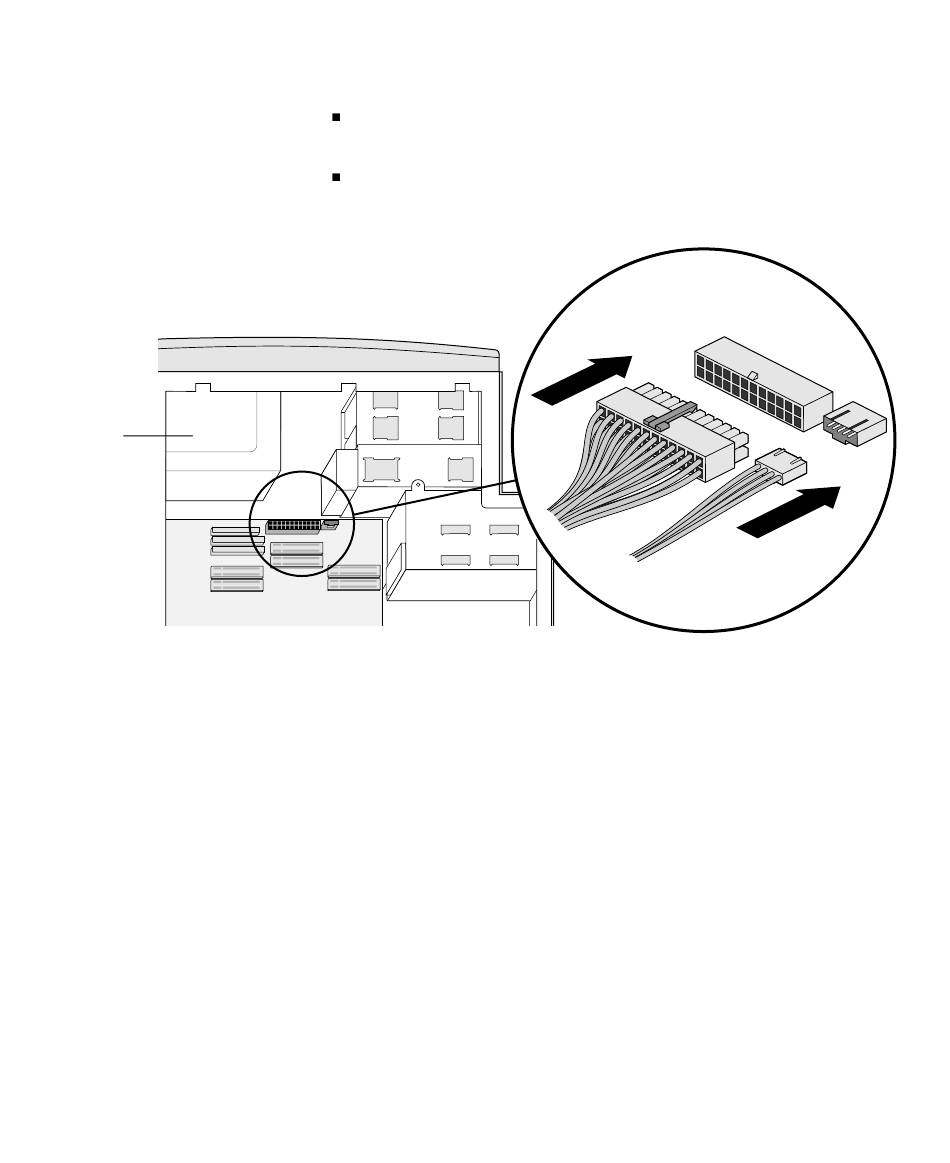

Abbildung 7-7 Anschließen der Stromversorgungskabel an die
Systemplatine
7. Setzen Sie die Seitenverkleidung wieder ein. Eine ausführliche
Anleitung hierzu finden Sie unter „Einsetzen der
Seitenverkleidung" auf Seite 21.
8. Schließen Sie das Netzkabel wieder an.
9. Schalten Sie das System ein. Eine ausführliche Anleitung hierzu
finden Sie unter „Einschalten des Systems" auf Seite 11.
