Pin-Belegung: Bildschirm

6
11
1
.
12
2
.
13
3
4
14 .
5
15
10

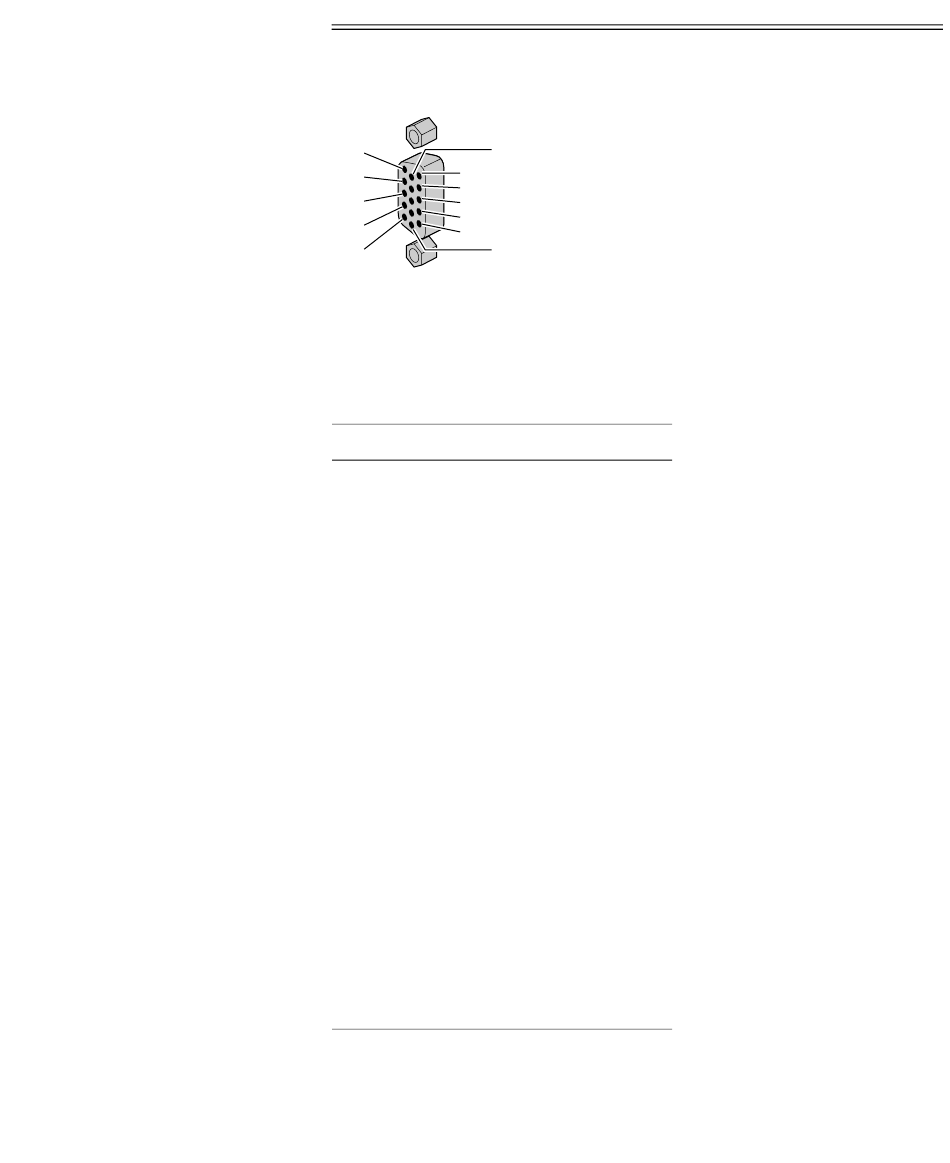

Abbildung B-6 Pin-Belegung: Bildschirm
Tabelle B-7 Pin-Belegung: Bildschirm
Pin Zuordnung
1 Rot
2 Grün
3 Blau
4 Erde
5 Erde
6 Rot-Return
7 Grün-Return
8 Blau-Return
9 Keine Verbindung
10 Erde
11 Erde
12 IIC-Daten
13 Horizontale Synchronisierung
14 Vertikale Synchronisierung
15 IIC-Uhr
Anschlußinformationen 117
