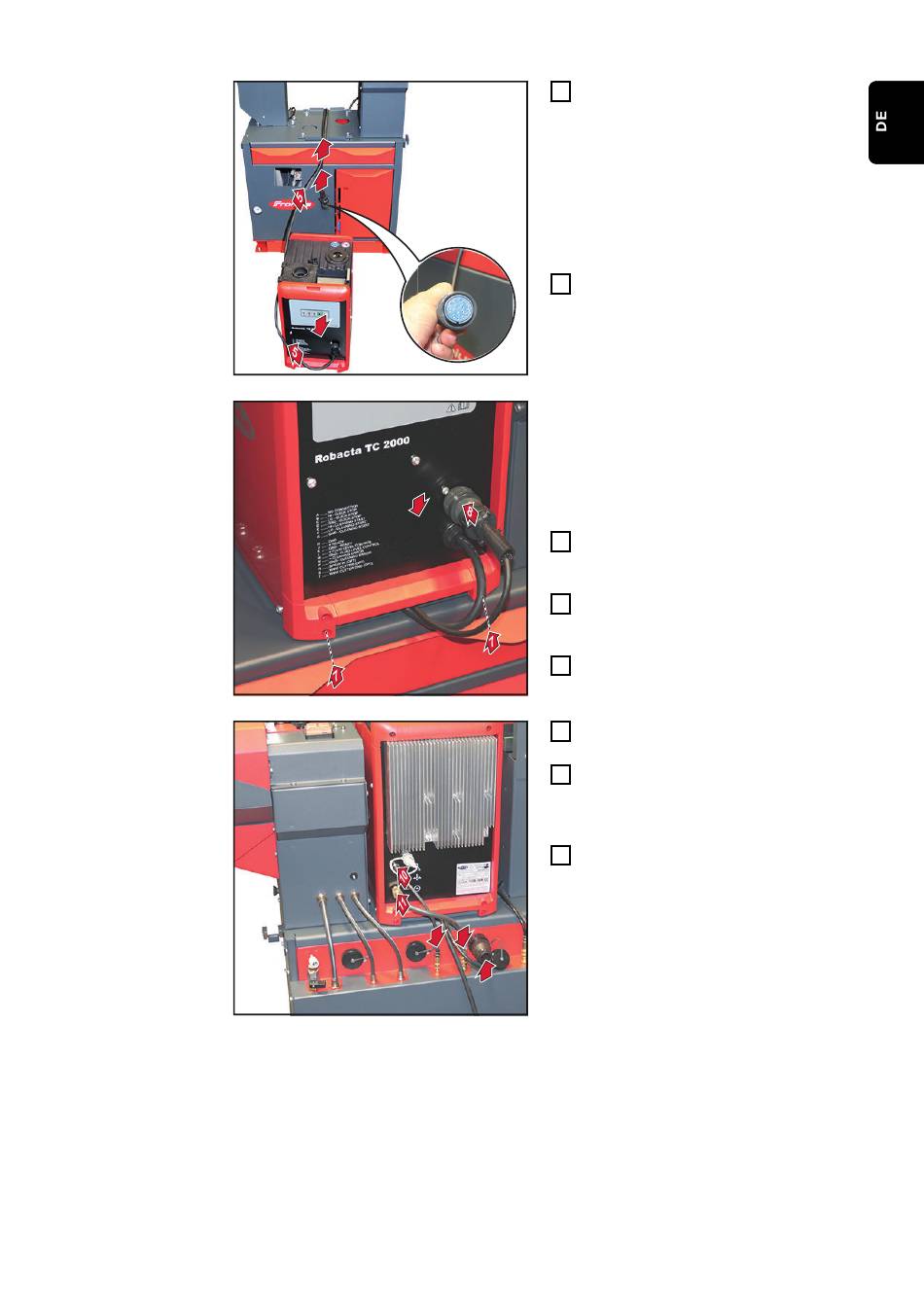

Reinigungseinheit Robacta TC
4
2000 vor der Servicestation ab-
stellen
WICHTIG! Beim Verlegen des
Steuerungskabels darauf achten,
dass das richtige Kabelende auf
der Seite der Reinigungseinheit TC
2000 ist.
Netzkabel und Steuerungskabel in
5
der Montageplatte zur Rückseite
verlegen
WICHTIG! Beim Aufsetzen der Reini-
gungseinheit Robacta TC 2000 darauf
achten, dass Netzkabel und Steue-
rungskabel in der Mitte der Ausneh-
mung bleiben.
Reinigungseinheit Robacta TC
6
2000 auf die Montageplatte auf-
setzen
Reinigungseinheit Robacta TC
7
2000 mit 4 Schrauben TX25 an der
Montageplatte fixieren
Steuerungskabel an der Reini-
8
gungseinheit TC 2000 anschließen
Steuerungskabel an der Service-
9
station anstecken
Schlauch für Trennmittel an der
10
Servicestation und an der Reini-
gungseinheit Robacta TC 2000 an-
schließen
Schlauch für Druckluft an der Ser-
11
vicestation und an der Reinigungs-
einheit Robacta TC 2000 an-
schließen
