Fronius Robacta TSS /i Bedienungsanleitung Seite 40

40
1 2
(1)
(2)
(3)
1 6
1 6

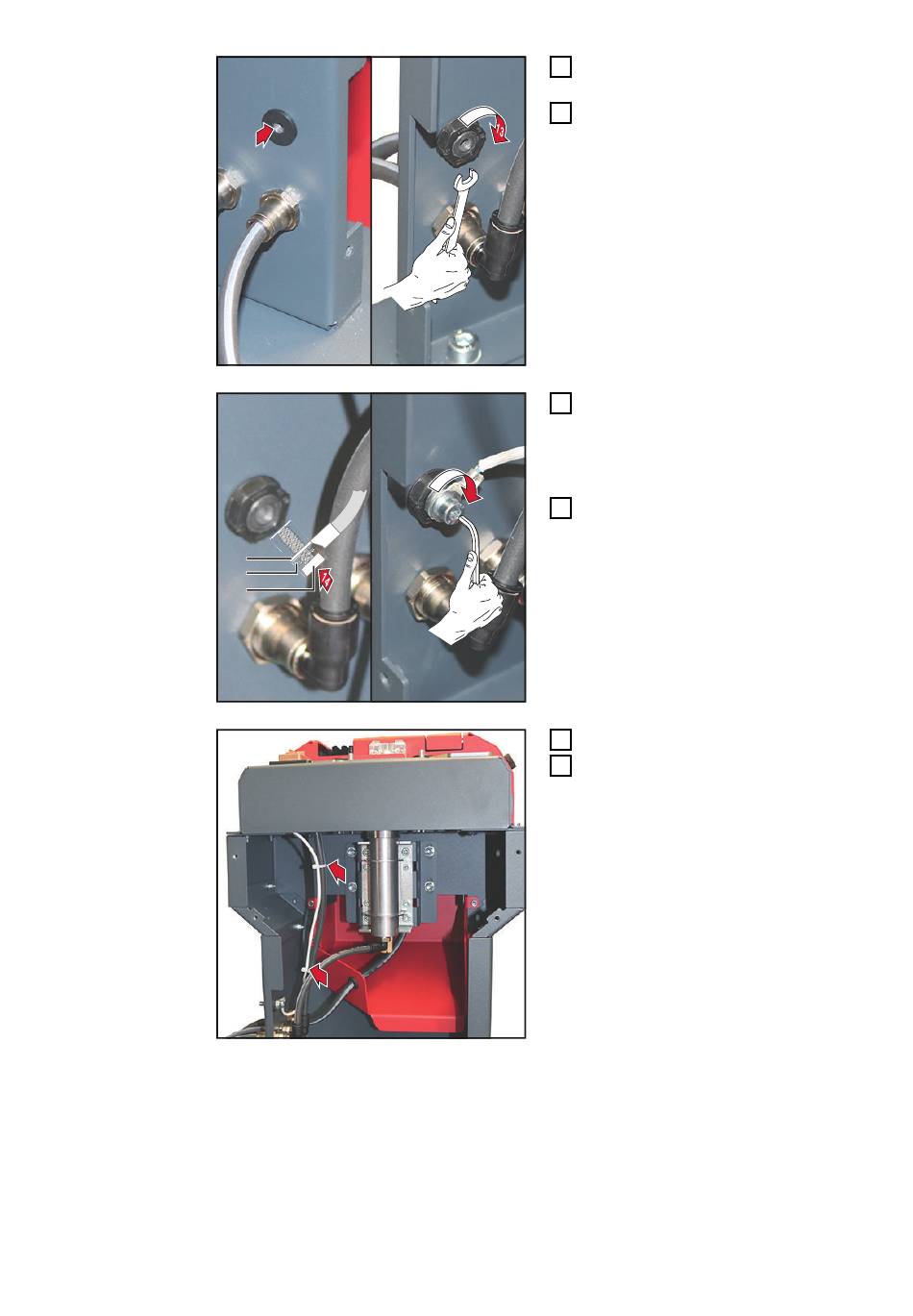

Kunststoff-Einsatz von außen nach
11
innen in die Öffnung einsetzen
Kunststoff-Einsatz mittels Sechs-
12
kantmutter und Gabelschlüsseln
an der Gehäusewand fixieren
SW 17 mm
Fächerscheibe und Kabelschuh
13
gemäß Abbildung an der Innen-
sechskant-Schraube anordnen:
Kabelschuh (1) - Fächerscheibe (2)
- Schraube (3)
1 5
Innensechskant-Schraube in den
14
Kunststoff-Einsatz ein- und fest-
schrauben
SW 4 mm
Kabel mit 2 Kabelbinder fixieren
15
Kabelbinder ablängen
16
