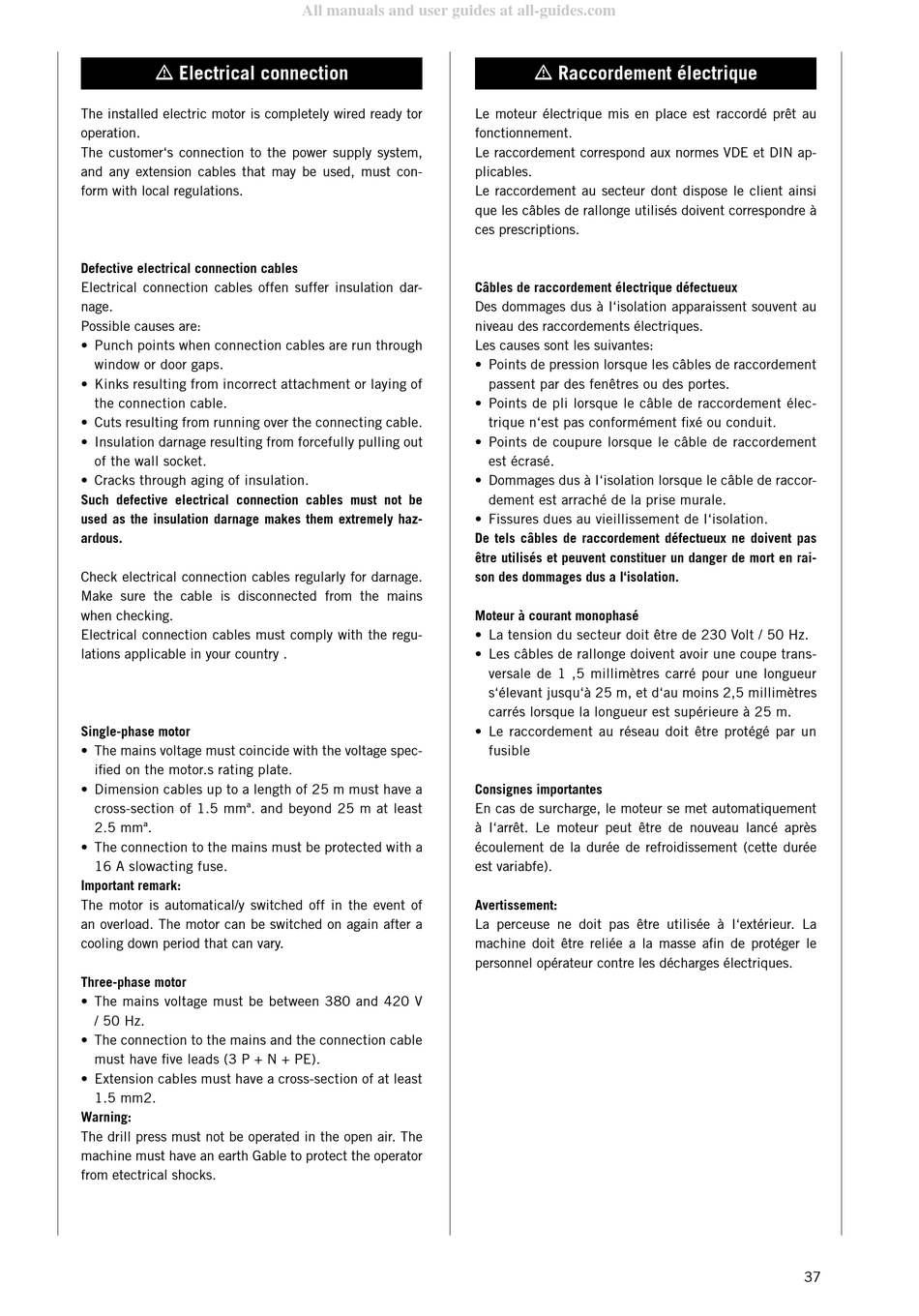

m Electrical connection
The installed electric motor is completely wired ready tor
operation.
The customer's connection to the power supply system,
and any extension cables that may be used, must con-
form with local regulations.
Defective electrical connection cables
Electrical connection cables offen suffer insulation dar-
nage.
Possible causes are:
• Punch points when connection cables are run through
window or door gaps.
• Kinks resulting from incorrect attachment or laying of
the connection cable.
• Cuts resulting from running over the connecting cable.
• Insulation darnage resulting from forcefully pulling out
of the wall socket.
• Cracks through aging of insulation.
Such defective electrical connection cables must not be
used as the insulation darnage makes them extremely haz-
ardous.
Check electrical connection cables regularly for darnage.
Make sure the cable is disconnected from the mains
when checking.
Electrical connection cables must comply with the regu-
lations applicable in your country .
Single-phase motor
• The mains voltage must coincide with the voltage spec-
ified on the motor.s rating plate.
• Dimension cables up to a length of 25 m must have a
cross-section of 1.5 mmª. and beyond 25 m at least
2.5 mmª.
• The connection to the mains must be protected with a
16 A slowacting fuse.
Important remark:
The motor is automatical/y switched off in the event of
an overload. The motor can be switched on again after a
cooling down period that can vary.
Three-phase motor
• The mains voltage must be between 380 and 420 V
/ 50 Hz.
• The connection to the mains and the connection cable
must have five leads (3 P + N + PE).
• Extension cables must have a cross-section of at least
1.5 mm2.
Warning:
The drill press must not be operated in the open air. The
machine must have an earth Gable to protect the operator
from etectrical shocks.
All manuals and user guides at all-guides.com
Le moteur électrique mis en place est raccordé prêt au
fonctionnement.
Le raccordement correspond aux normes VDE et DIN ap-
plicables.
Le raccordement au secteur dont dispose le client ainsi
que les câbles de rallonge utilisés doivent correspondre à
ces prescriptions.
Câbles de raccordement électrique défectueux
Des dommages dus à I'isolation apparaissent souvent au
niveau des raccordements électriques.
Les causes sont les suivantes:
• Points de pression lorsque les câbles de raccordement
• Points de pli lorsque le câble de raccordement élec-
• Points de coupure lorsque le câble de raccordement
• Dommages dus à I'isolation lorsque le câble de raccor-
• Fissures dues au vieillissement de I'isolation.
De tels câbles de raccordement défectueux ne doivent pas
être utilisés et peuvent constituer un danger de mort en rai-
son des dommages dus a I'isolation.
Moteur à courant monophasé
• La tension du secteur doit être de 230 Volt / 50 Hz.
• Les câbles de rallonge doivent avoir une coupe trans-
• Le raccordement au réseau doit être protégé par un
Consignes importantes
En cas de surcharge, le moteur se met automatiquement
à I'arrêt. Le moteur peut être de nouveau lancé après
écoulement de la durée de refroidissement (cette durée
est variabfe).
Avertissement:
La perceuse ne doit pas être utilisée à I'extérieur. La
machine doit être reliée a la masse afin de protéger le
personnel opérateur contre les décharges électriques.
m Raccordement électrique
passent par des fenêtres ou des portes.
trique n'est pas conformément fixé ou conduit.
est écrasé.
dement est arraché de la prise murale.
versale de 1 ,5 millimètres carré pour une longueur
s'élevant jusqu'à 25 m, et d'au moins 2,5 millimètres
carrés lorsque la longueur est supérieure à 25 m.
fusible
37
