Scheppach 4906803924 Originalanleitung Seite 22

Fig. 5.1
2
b
Fig. 5.2
3
1
Fig. 5.3
3
7
22
All manuals and user guides at all-guides.com
3
2
5
2
b

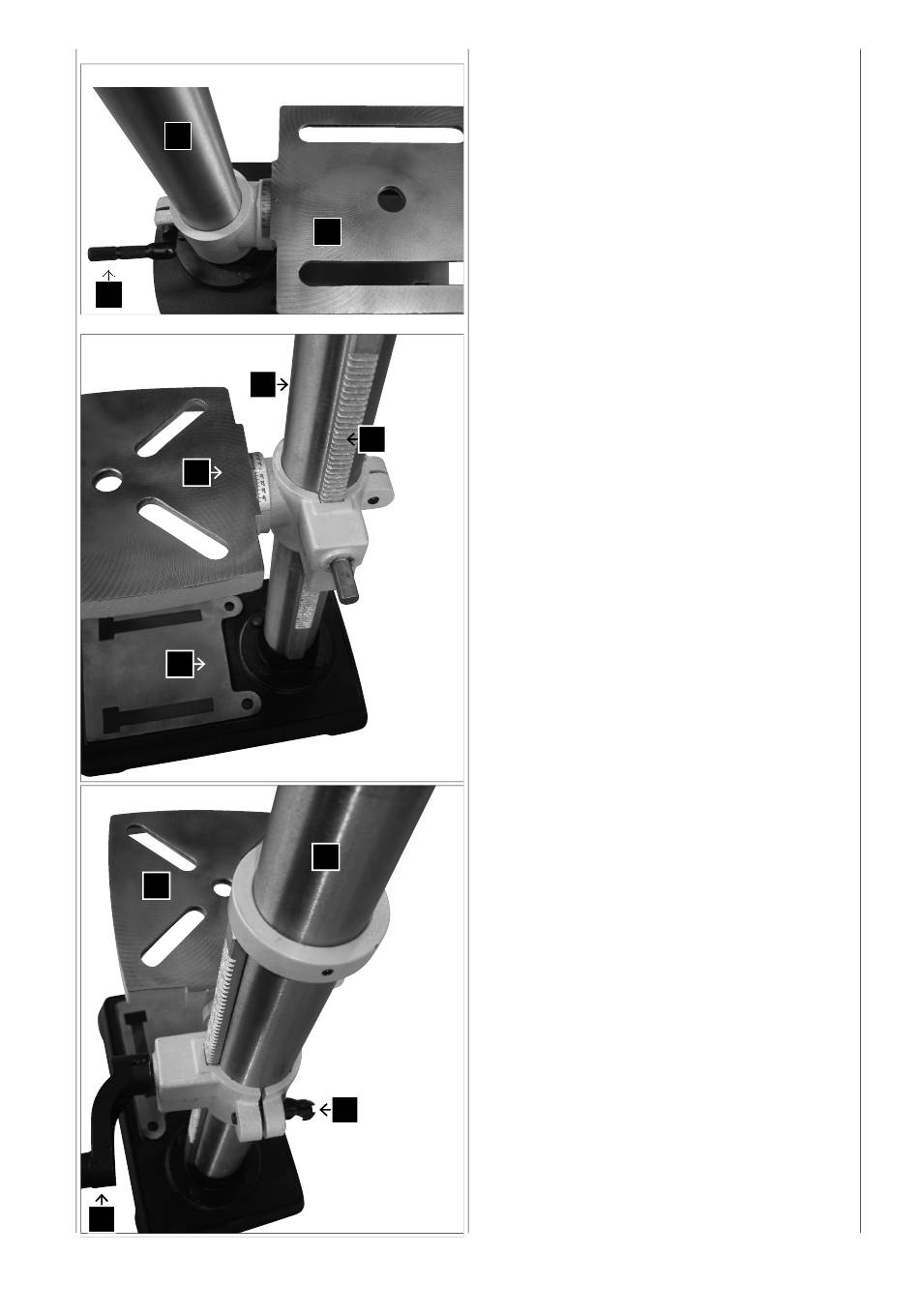

Tisch und Säule, Fig. 5.1 dp 13
1 Schieben Sie den Bohrtisch (3) auf die Säule (2). Posi-
tionieren Sie den Tisch direkt über der Grundplatte.
2 Installieren Sie die Tischverschraubung (b) von der
linken Seite in die Tischeinheit und ziehen Sie diese
an.
Tisch und Säule, Fig. 5.2 – 5.3 dp 16
1 Schieben Sie den Bohrtisch (3) mit der Zahnstange
(5) auf die Säule (2).
2 Installieren Sie die Tischverschraubung (b) von der
lin ken Seite in die Tischeinheit und ziehen Sie diese
an.
3 Setzen Sie die Kurbel (7) auf den Bolzen und ziehen
die Inbussschraube fest an.
