Scheppach 4906803924 Originalanleitung Seite 28

Fig. 10.3
28
All manuals and user guides at all-guides.com
8
A
Schraubenschlüssel fest an. So wird verhindert, dass
die Spindel während der Einstellarbeiten herausfallen
kann. (Fig. 10.1)
Bei dp 16 stellen Sie den Anschlagring (6) auf 0 und
klemmen diesen mit der Flügelschraube (7) fest. (Fig.
10.2)
4 Drücken Sie einen Schraubenzieher in die untere,
vordere Nut (C) der Federabdeckung (D). Halten Sie
ihn dort.
5 Entfernen Sie die Inbusschraube (E) und die Rändel-
mutter (C) mithilfe eines Inbusschlüssels (SW5).
6 Drehen Sie den Schraubenzieher mit der Federabde-
ckung (D) vorsichtig gegen den Uhrzeigersinn bis der
Stift in die nächste Nut (G) einrastet. Entfernen Sie
den Schraubenzieher nicht.
7 Montieren Sie die Rändelmutter (C) und die Inbus-
schraube (E) wieder.
8 Wenn nicht genug End Vor- Spannung auf der Feder
sein sollte, wiederholen Sie die Schritte, wobei Sie im-
mer eine Einrastung weiter gehen und jedes Mal erneut
die Vorspannung überprüfen. Die beste Vorspannung
ist eingestellt, wenn die Spindel langsam aus 20 mm
Tiefe in die oberste Position zurückfährt.
9 Überprüfen Sie, dass die Spindel sich frei bewegen
kann. Wenn die Spindel klemmen sollte, lösen Sie die
Inbusschraube (E) und die Rändelmutter (F), bis sich
die Spindel wieder frei bewegen kann. Ziehen Sie die
Rändelmutter (F) wieder fest.

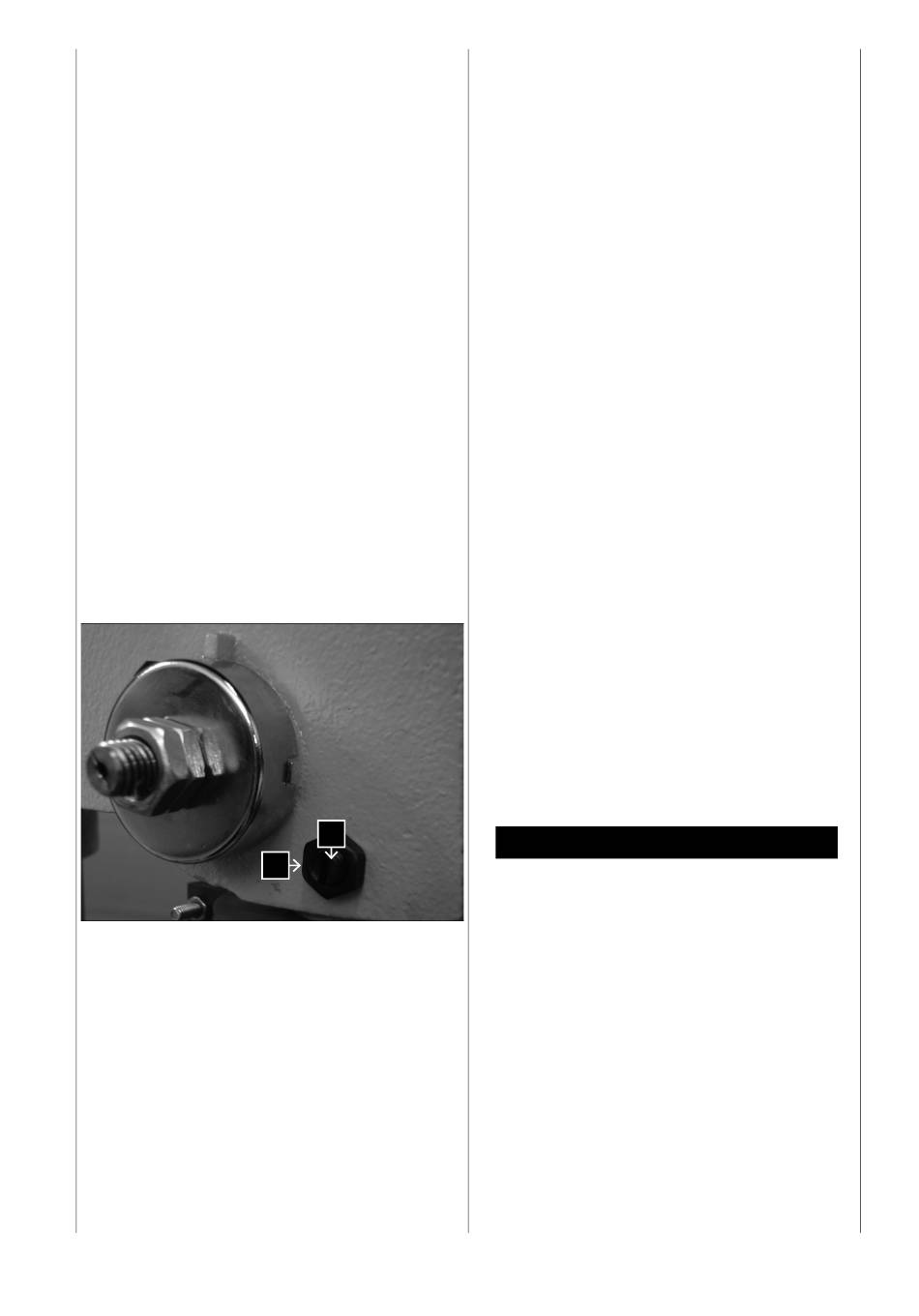

Das axiale Spiel der Spindel, Fig. 10.3
Wenn die Spindel sich in der unteren Position befindet,
drehen Sie diese von Hand. Sollten sie ein zu großes
Spiel feststellen, verfahren Sie wie folgt:
1 Lösen Sie die Kontermutter (A).
2 Drehen Sie die Schraube (8) im Uhrzeigersinn, um
das Spiel auszugleichen, ohne die Auf- und Abwärts-
bewegung der Spindel zu beeinträchtigen (ein geringes
Spiel ist normal).
3 Ziehen Sie die Kontermutter wieder fest.
Inbetriebnahme
Warnung:
Wenn Sie sich nicht mit dieser Art von Maschine ausken-
nen, holen Sie sich Rat von einem Fachmann. Auf jeden
Fall sollten Sie die Gebrauchs- und Sicherheitsinforma-
tionen gelesen und verstanden haben, bevor Sie mit die-
sem Produkt arbeiten.
