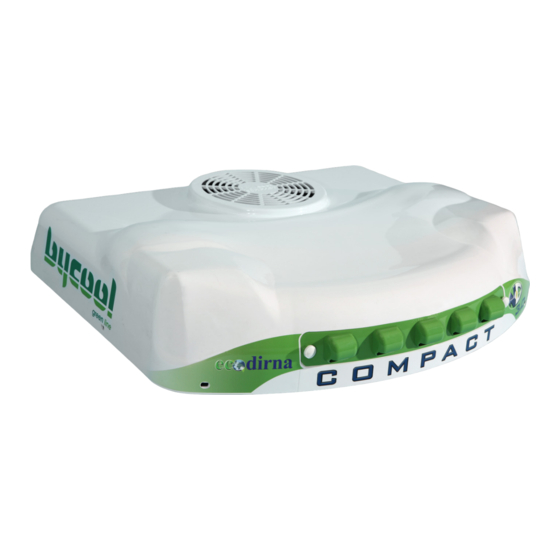

dirna Bergstrom bycool green line COMPACT 3.0 Montageanweisungen
Iveco stralis euro 6
Vorschau ausblenden
Andere Handbücher für bycool green line COMPACT 3.0:
- Diagnose bei ausfällen (92 Seiten) ,
- Montageanweisungen (72 Seiten) ,
- Benutzerhandbuch (53 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
COMPACT
Calidad en
Empresa
Automoción
Registrada
IATF 16949
ISO 9001
IVECO
STRALIS EURO 6
Instrucciones de Montaje
Mounting Instructions
Instructions de Montage
Montageanweisungen
Istruzioni di Montaggio
Instrukcje montażu
®
3.0
ES
EN
FR
GE
IT
PL
1001218041
Spanish
English
French
German
Italian
Polish
Inhaltsverzeichnis
Verwandte Anleitungen für dirna Bergstrom bycool green line COMPACT 3.0
Inhaltszusammenfassung für dirna Bergstrom bycool green line COMPACT 3.0
- Seite 17 COMPACT 3.0 ®...
- Seite 33 COMPACT 3.0 ®...
- Seite 49 COMPACT 3.0 ®...
- Seite 50 Installateur muss Bereich Fahrzeug- Klimaanlagen ausreichend geschult sein. dirna Bergstrom, s.l. übernimmt keine Verantwortung Achtung für Schäden oder Brüche aufgrund einer nicht ordnungsgemäßen Installation oder Bedienung des Wird die Klimaanlage im Kabinendach installiert, muss Geräts oder den Austausch von Teilen bzw. Umbauten,...
- Seite 51 COMPACT 3.0 ® Lukendeckel abnehmen, Befestigungsteile entfernen und dem Kunden übergeben (*). Falls der Spoiler eine Mittelstange hat, diese im Bereich der Punkte schneiden, um das Gerät installieren zu können.
- Seite 52 COMPACT 3.0 ® Die EPDM-Dichtung um die Lukenöffnung herum ankleben (siehe Detailansicht für das Schneiden der Ränder). 15 mm WIE DIE EPDM-DICHTUNG GESCHNITTEN WIRD, UM FILTRATIONEN IN DER KABINE ZU VERMEIDEN A- Dichtung aufkleben und dabei einen Papierschutz von 100 mm auf jeder Seite beibehalten.
-
Seite 53: Kabinenaussenseite
COMPACT 3.0 ® KABINENAUSSENSEITE: Compact in der Öffnung positionieren. Achtung! Beim Auflegen des Geräts auf die Lukenaussparung darauf achten, dass die Ablassausgänge nicht von der EPDM- Dichtung zusammengedrückt werden. Luke Schaumgummidurchführung anbringen, wobei der weichere Teil auf der Gerätegrundplatte aufliegt. Achtung: Je nach Kabine kann es erforderlich sein, die (2) mitgelieferten Führungen zu verwenden,... - Seite 54 COMPACT 3.0 ® Befestigungsauflagen einer Unterlegscheibe (1) und einer Autobloc-Mutter (1) M8 einlegen, jedoch ohne anzuziehen. 10 mm Gewinde für die Stiftschrauben (4) M6 x 55-80 am angegebenen Punkt schneiden laut Distanz (D) beschrieben in Abbildung 17. (D) mm Montiere (1) Gummi-Unterlegscheibe, (1) 3D Unterlegscheibe (1) Mutter auf jede Gummi- Unterlegscheibe...
- Seite 55 COMPACT 3.0 ® Jeweils die Mutter (1) M6 ohne Anziehen auf die Stiftschrauben legen. Mutter M6 Zwischen Grundplatte inneren Luftverteilertafel 2-Wege- Kästen Frostschutzfühler (weiße Kabel) Rückführsonde (schwarze Kabel), 4-Wege-Kasten Gebläses, Kommunikationskabel 8-Wege- Kasten Anschlussverkabelung Elektroniksteuerung anschließen. Kommunikationskabel Kommunikationskabel Gebläse Rückführsonde Frostschutzfühler 8-Wege-Kasten...
- Seite 56 COMPACT 3.0 ® Innere Luftverteilertafel vorgenannten Stiftschrauben mit jeweils (1) Breitflansch-Unterlegscheibe M6 und (1) Mutter M6 anbringen. Muttern anziehen, bis die Führung der inneren Luftverteilertafel am oberen Schaumgummi der Anlage anschlägt. Wichtiger Hinweis: Führung inneren Luftverteilertafel muss am oberen Schaumgummi der Anlage anschlagen, damit keine Luft austreten kann.
- Seite 57 COMPACT 3.0 ® Die Konsole aufsetzen und das Gerät an der am besten geeigneten Stelle des Kabinendachs zentrieren. Nach der Zentrierung die Konsole für die nachfolgende Montage abnehmen. Die Halterungen durch Anziehen der Muttern befestigen, bis die EPDM-Dichtung (Punkt 4) des Geräts zwischen 3 und 6 mm komprimiert wird.
- Seite 58 COMPACT 3.0 ® Die Muttern (4) M8 anziehen, um sie an der Grundplatte zu befestigen. Eine Mutter M6 (A) hinter der Befestigungsmutter inneren Luftverteilertafel allen Grundplatte Compact Stiftschrauben anbringen. Sechskant- Verbindungsmuttern M6 eindrehen, bis sie 1 Sechskantschrauben M6 mm über dem Bezug herausstehen. Muttern M6 (A) dieses Punkts herausschrauben, bis sie an die Sechskant-Verbindungsmuttern Bezug...
- Seite 59 COMPACT 3.0 ® Die Konsole anhand von (4) Inbusschrauben M6/100x15 anbringen. Die Köpfe der Inbusschrauben (4) M6/100x15 mit Kunststoffkappen M6 abdecken.
- Seite 60 COMPACT 3.0 ® (4) Schrauben 6/100x15 in die Original- Zierleiste der Konsole drehen und mit Mutterkappen abdecken.
-
Seite 61: Explosionsansicht Bis Zur Befestigung Der Befestigungsauflagen
COMPACT 3.0 ® Explosionsansicht bis zur befestigung der befestigungsauflagen Gummischeibe Ø Stiftschrauben Breitflansch-Flachscheibe Ø x125 x 100 / 120 Mutter M8 Kabinendach Mutter M8 Breitflansch-Flachscheibe EPDM-Dichtung Ø 25 mm. Befestigungsauflage Breitflansch-Flachscheibe Autobloc-Mutter M8 Explosionsansicht bis zur befestigung der konsolen Gummischeibe Ø6 Breitflansch-Flachscheibe Ø6 Stiftschrauben M6 Mutter M6... -
Seite 62: Ausführliche Einleitungen Über Die Installation Der Verkabelungsleitung
COMPACT 3.0 ® Ausführliche Einleitungen über die installation der Verkabelungsleitung 1- Oberes Netzkabel an der Gerätehinterseite anschließen und an der Kabinenrückseite unter Ankleben der Kunststoffhalterungen und Befestigung durch Kabelbinder entlang führen. 2- Unteres Netzkabel an oberes Netzkabel anschließen und das Netzkabel der Anlage bis zum Stromtrenner (positiv) und Massepunkt (negativ) des Fahrzeugs führen. - Seite 63 COMPACT 3.0 ® WICHTIGER HINWEIS: Für die Inbetriebnahme bitte im Benutzerhandbuch nachschlagen. 3- Gefahrenhinweise an Kabelverbindung und Kabinenhebevorrichtung anbringen.
-
Seite 64: Elektrische Verkabelung
COMPACT 3.0 ® ElektrischeVerkabelung WICHTIGER WARNHINWEIS! Darauf achten, dass die Polaritäten beim Anschluss der Stromversorgung an das Gerät nicht vertauscht werden. Ist dies der Fall, schaltet sich das Bedienfeld nicht ein, das Gerät funktioniert nicht und es kommt zu irreparablen Schäden an den Kompressormodulen. Sensor (Rückluft) Zentrifugalgebläse... - Seite 65 COMPACT 3.0 ®...
- Seite 81 COMPACT 3.0 ®...
- Seite 97 COMPACT 3.0 ®...
- Seite 98 COMPACT 3.0 ®...
- Seite 99 COMPACT 3.0 ®...
- Seite 100 Dirna Bergstrom behält sich vor, aus technischen oder kaufmännischen Gründen jederzeit Änderungen HIWEIS: der Angaben dieser Veröffentlichung vorzunehmen. Dirna Bergstrom si riserva il diritto di effettuare modifiche in qualsiasi momento ai dati contenuti in questa ATTENZIONE: pubblicazione, per motivi tecnici o commerciali.
