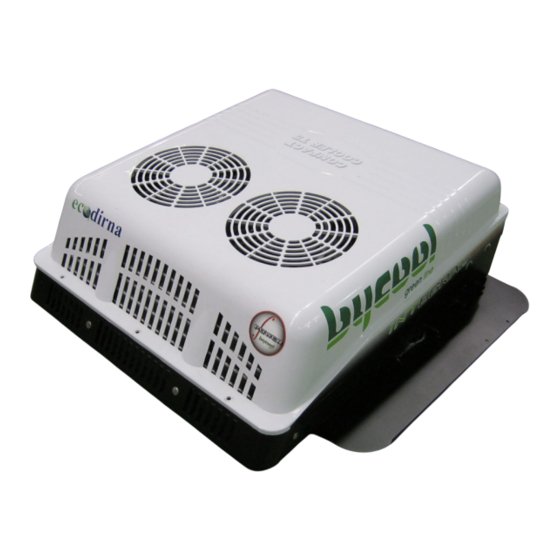

dirna Bergstrom bycool green line INTEGRAL POWER Montageanweisungen
Vorschau ausblenden
Andere Handbücher für bycool green line INTEGRAL POWER:
- Benutzerhandbuch (41 Seiten) ,
- Diagnose bei ausfällen (52 Seiten) ,
- Montageanweisungen (40 Seiten)
Verwandte Anleitungen für dirna Bergstrom bycool green line INTEGRAL POWER
Inhaltszusammenfassung für dirna Bergstrom bycool green line INTEGRAL POWER
- Seite 41 INTEGRAL POWER Air conditioning for vehicles Werkzeuge Empfehlungen Zur montage Torx-Schraubenschlüssel Inbusschraubenschlüssel • Vor und während der Montage bitte diese 13er Schraubenschlüssel Anweisungen lesen und beachten. Schere • Benutzen Sie für jeden Arbeitsschritt die geeigneten Metermaß Werkzeuge. Mitgelieferte unterlagen Elektrizität Montageanweisungen 220.AA6.3060 •...
- Seite 42 INTEGRAL POWER Air conditioning for vehicles Kunststofffront rechts, links und vorne vom Kabineninneren abnehmen. Lukendeckel und dessen Befestigungselemente ausbauen und diese dem Kunden aushändigen (*). Vor dem Ankleben der EPDM-Dichtung an der Decke klebende Reste entfernen.
- Seite 43 INTEGRAL POWER Air conditioning for vehicles EPDM-Dichtung Lukenaussparung herum kleben (siehe Detailzeichnung für das Zurechtschneiden der äußeren Verbindungsränder). 15 mm ZURECHTSCHNEIDEN EPDM- DICHTUNG VERMEIDUNG EINDRINGENS VON WASSER IN DIE KABINE A- Dichtung ankleben, dabei auf jeder Seite 100 mm Schutzpapier stehen lassen. B- Die zwei Papierstücke entfernen.
- Seite 44 INTEGRAL POWER Air conditioning for vehicles AUSSENSEITE KABINE: Integral Power in der Lukenaussparung positionieren. Gerät im Lkw positionieren. INNENSEITE KABINE: Grundplatte 5 mm Stiftschrauben 8/125x100 bzw. 120 ca. 5 mm Stiftschraube eindrehen. Das Maß wird gewählt, nachdem die Befestigungshalterungen angebracht Halterung wurden und unter Berücksichtigung, dass die 20 mm...
- Seite 45 INTEGRAL POWER Air conditioning for vehicles Befestigungshalterungen Unterlegscheibe und (4) selbstsichernder ohne diese Mutter anbringen, festzuziehen. 10 mm (4) Stiftschrauben M6 x 55 ó 80 an den angegeben Stellen je nach Abstand (D) des Schemas in Punkt 16 eindrehen. (D) mm Gummiunterlegscheibe Ø6, Breitflansch-Flachscheibe...
- Seite 46 INTEGRAL POWER Air conditioning for vehicles Frontseite ohne Anziehen anbringen. Konsole auflegen und das Gerät zentrieren. Nach dem Zentrieren Konsole entfernen. Befestigungshalterungen durch Anziehen der Muttern befestigen, bis der Anzug der äußeren EPDM-Dichtung (Punkt 4) des Geräts zwischen 3 und 6mm liegt; die Dichtung muss noch 19 bis 22 mm dick sein.
- Seite 47 INTEGRAL POWER Air conditioning for vehicles (4) Muttern M8 an der Halterung und (4) an der Grundplatte des Compact anziehen. Die Gerätekabel am Frontteil anschließen. Frontteil an den vorgenannten Stiftschrauben mit jeweils (1) Breitflansch-Unterlegscheibe M6 und (1) Mutter M6 anbringen. Muttern anziehen, bis die Schaumstoffführung am oberen Schaumstoff der Anlage anliegt.
- Seite 48 INTEGRAL POWER Air conditioning for vehicles Mutter M6 (A) hinter der Befestigungsmutter der Front an allen Stiftschrauben anbringen. Grundplatte Sechskantschraube M6 eindrehen, bis sie 1 mm über dem Bezug heraus steht. Muttern Hexagonalschraube M6 (A) dieses Punkts herausschrauben, bis Befestigung Frontteil sie an die Hexagonalschrauben anstoßen Verkleidung und gegen diese anziehen.
- Seite 49 INTEGRAL POWER Air conditioning for vehicles Die Rückführsonde muss wie angegeben positioniert sein. Innensechskantschrauben M6/100x15 und die der Frontseite mit den runden Kunststoff-Zierstopfen abdecken.
- Seite 50 INTEGRAL POWER Air conditioning for vehicles ENTWÄSSERUNGSROHRE (4) Ventile in die Entwässerungsrohre einbauen. Mit (4) Rohrschellen und (4) Schrauben wie gezeigt befestigen. Sicherstellen, dass sie am Kabinendach genug Platz haben und nicht verstopfen können.
- Seite 51 INTEGRAL POWER Air conditioning for vehicles Detaillierte Anleitung für die Installation der Netzkabel...
- Seite 52 INTEGRAL POWER Air conditioning for vehicles 5- Das obere Netzkabel an der Gerätehinterseite anschließen und an der Kabinenrückseite unter Ankleben der Kunststoffhalterungen und Befestigung durch Kabelbinder entlang führen. 6- Das untere Netzkabel an der Batterie anschließen, entlang der Original-Kabelführung führen, mit Kabelbindern befestigen, zur Kabinenhinterseite führen und dort an das obere Netzkabel anschließen.
