dirna Bergstrom bycool green line COMPACT 3.0 Montageanweisungen Seite 7

COMPACT 3.0

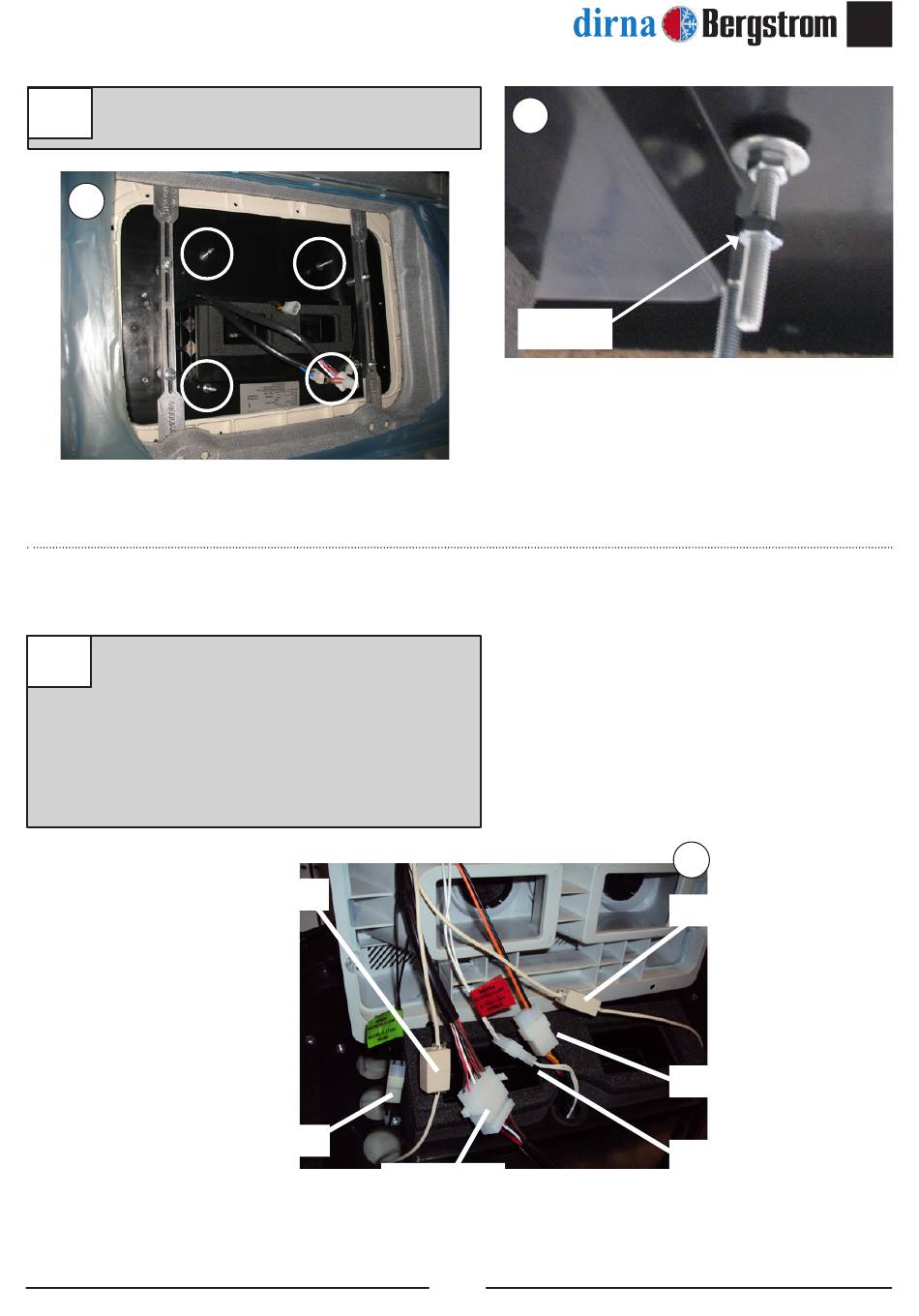

Colocar (1) tuerca M6 sin apretar en cada
10
espárrago.
10
Entre la base y el panel interior de distribución
11
de aire, conectar (2) cajas de dos vías de
sensor antihielo (cables blancos) y sensor aire
de retorno (cables negros), caja de 4 vías del
soplador, (2) cables de comunicación y caja
de 8 vías de cableado a conexión con control
electrónico.
cable de comunicación
sensor aire de retorno
10
Tuerca M6
Caja de 8 vías
7
®
11
Cable de comunicación
Soplador
Sensor antihielo
ES
