dirna Bergstrom bycool green line COMPACT 3.0 Montageanweisungen Seite 10

COMPACT 3.0
ES

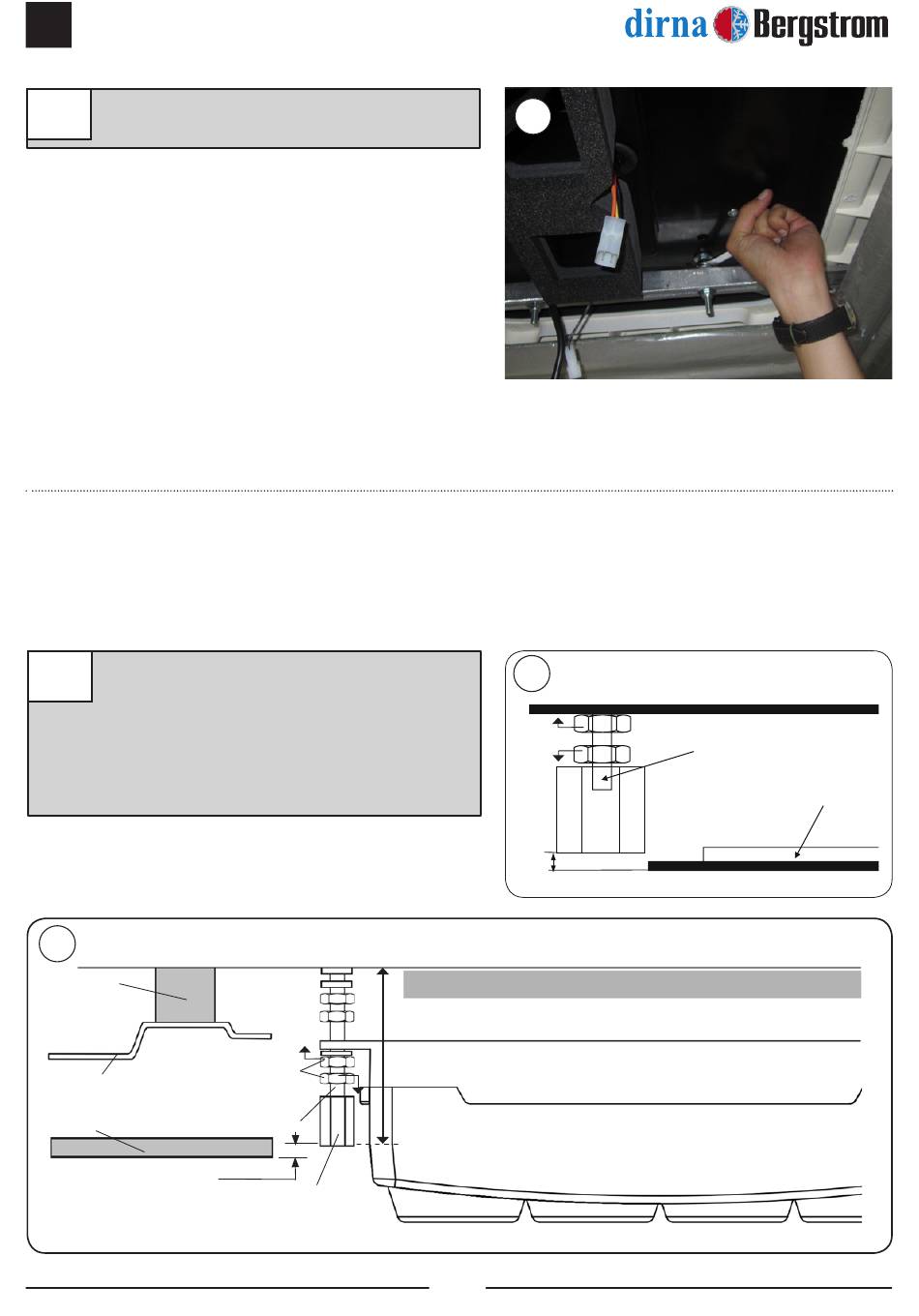

Apretar (4) tuercas M8 al soporte y (4) a la
16
base del Compact.
Colocar tuerca M6 (A) tras la tuerca de
17
fijación del panel interior de distribución de
aire en cada espárrago. Colocar exágonos
M6 roscandolo hasta que quede 1 mm por
encima del tapizado. Desenroscar tuercas M6
(A) de este punto hasta que haga tope con los
hexágonos y apretar contra estos.
17
Junta
EPDM
Techo cabina
Espárrago M6
Tapizado
Base
D
(A)
Tuerca M6
1 mm.
Hexágonos M6
16
17
1 mm
Aprox.
Panel interior de distribución de aire
10
Base Compact
Hexágono M6
(A)
Tapizado
Gomaespuma
®
