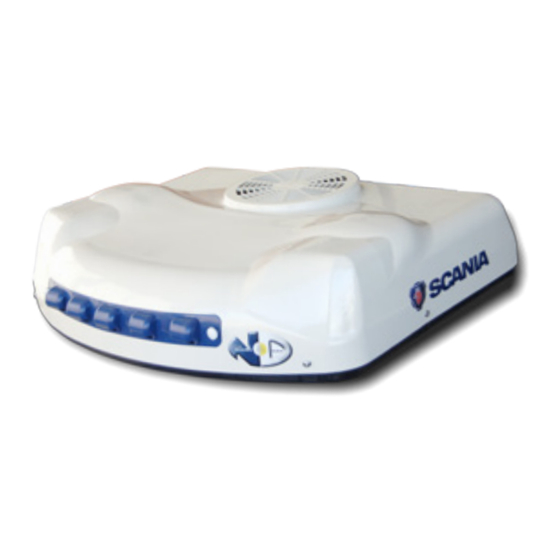

dirna Bergstrom bycool green line COMPACT 3.0 Diagnose Bei Ausfällen

Scania pgr/ntg
Vorschau ausblenden Andere Handbücher für bycool green line COMPACT 3.0:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 42

Quicklinks

Diese Anleitung herunterladen
All manuals and user guides at all-guides.com
COMPACT 3.0
Dirna Bergstrom
1001238153
1001653055
Diagnosis de averías
Troubleshooting
Diagnostic de pannes
Diagnose bei ausfällen
Diagnosi dei guasti
Diagnostika poruch
Диагностика неисправностей
PGR/NTG
SCANIA
2533319
2542520
ES
EN
FR
GE
IT
CZ
RU
®
1001238883

Werbung

loading

Verwandte Anleitungen für dirna Bergstrom bycool green line COMPACT 3.0

Inhaltszusammenfassung für dirna Bergstrom bycool green line COMPACT 3.0

  • Seite 1 All manuals and user guides at all-guides.com ® PGR/NTG COMPACT 3.0 Dirna Bergstrom SCANIA 1001238153 2533319 1001653055 2542520 Diagnosis de averías Troubleshooting Diagnostic de pannes Diagnose bei ausfällen Diagnosi dei guasti Diagnostika poruch Диагностика неисправностей 1001238883...
  • Seite 2 All manuals and user guides at all-guides.com COMPACT 3.0 ® ATENCIÓN Equipo precargado de gas r-134a con maquina de alta precisión. A- manipular la carga del equipo lo deja automáticamente Fuera de garantía. Racores carga equipo van autosellados, si estos se manipulan se pierde automáticamente LA GARANTÍA.
  • Seite 3 All manuals and user guides at all-guides.com COMPACT 3.0 ® ATTENTION Appareil préchargé avec du gaz r-134a avec machine de grande precision. A- Toute manipulation de la charge de l’appareil en annule automatiquement la garantie Raccords charge l’appareil sont auto-scellés, s’ils sont manipulés, la GARANTIE est automatiquement annulée.
  • Seite 4 All manuals and user guides at all-guides.com COMPACT 3.0 ® ATTENZIONE Attrezzatura precaricata con gas r-134a Con macchina ad alta precisione A- la manomissione del carico dell’attrezzatura comporta la decadenza automatica della garanzia. I raccordi di carico dell’attrezzatura (R) sono autosigillati: in caso di manomissione GARANZIA decade automaticamente.
  • Seite 5 All manuals and user guides at all-guides.com COMPACT 3.0 ® ВНИМАНИЕ! Оборудование предварительно заправлено охлаждающим газом r-134ª под высоким давлением. A- любые манипуляции с загрузкой аппарата приводят к автоматической отмене гарантии. Аппарат оборудован самозатягивающимися заправочными фитингами (R), поэтому любые манипуляции с...
  • Seite 6 All manuals and user guides at all-guides.com COMPACT 3.0 ® Síntoma Causa • Fusible alimentación fundido desconectado (en cable de alimentación 50A). • Control electrónico defectuoso. • Cable de alimentación desconectado, con mal contacto o cortado. • Si el display no se enciende o durante su funcionamiento se apaga •...
  • Seite 7 All manuals and user guides at all-guides.com COMPACT 3.0 ® Solución • Conectar o sustituir el fusible del cable de alimentación. • Sustituir control electrónico. • Verificar y corregir posibles malos contactos, roturas o desconexión del cable de alimentación. • Conectar o sustituir el fusible de la alimentación del control electrónico (para acceder es necesario desmontar el panel interior de distribución de aire).
  • Seite 8 All manuals and user guides at all-guides.com COMPACT 3.0 ® Síntoma Causa • Mal contacto en conexiones o terminales de alimentación. • Al encender el equipo o durante su funcionamiento, emite pitidos • Batería descargada o defectuosa. intermitentes, y cuando cesan éstos el display muestra Lb (batería baja).
  • Seite 9 All manuals and user guides at all-guides.com COMPACT 3.0 ® Solución • Comprobar y corregir posibles malos contactos en conexiones ó terminales del cable de alimentación. • Cargar ó sustituir la batería. (Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado). •...
  • Seite 10 All manuals and user guides at all-guides.com COMPACT 3.0 ® Síntoma Causa • Mando desprogramado. • Batería del mando agotada, no se enciden el led. • El equipo no responde al mando a • Control electrónico averiado. distancia. • Mando defectuoso. •...
  • Seite 11 All manuals and user guides at all-guides.com COMPACT 3.0 ® Solución • Reprogramar mando. • Sustituir pila de mando y volver a programar. • Sustituir control electrónico. • Sustituir mando. (Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado). •...
  • Seite 12 All manuals and user guides at all-guides.com COMPACT 3.0 ® Síntoma Causa • Falta o exceso de carga en los circuitos. • Clema del ventilador del condensador invertida. • El equipo funciona pero no enfría. • Suciedad en el condensador. •...
  • Seite 13 All manuals and user guides at all-guides.com COMPACT 3.0 ® Solución • Verificar la carga comprobando la presión, en caso de estar por debajo de 0,5 bar o por encima de 5,0 bar con el equipo en funcionamiento, recuperar la carga en el circuito defectuoso y hacer vacío de al menos 30 minutos en el mismo e introducir 330 gr.
  • Seite 14 COMPACT 3.0 ® CUADRO DE DIAGNÓSTICO DE LA EFICIENCIA COMPACT 3.0 N&D Validez: Sistema de Dirna Bergstrom de A/C COMPACT 3.0 N&D. Datos: Serán recogidos con termómetros digitales duales. Temperatura del aire reciclado. Entrada de recirculación. Temperatura del aire soplado. Salida ventanilla.
  • Seite 15 COMPACT 3.0 ® CUADRO DE DIAGNÓSTICO DE LA EFICIENCIA COMPACT 3.0 N&D Validez: Sistema de Dirna Bergstrom de A/C COMPACT 3.0 N&D. Datos: Serán recogidos con termómetros digitales duales. Temperatura del aire reciclado. Entrada de recirculación. Temperatura del aire soplado. Salida ventanilla.
  • Seite 16 All manuals and user guides at all-guides.com COMPACT 3.0 ® Esquema eléctrico AVISO IMPORTANTE! ¡ Precaución de no invertir las polaridades al conectar el equipo. Si esto sucediera, la placa de mandos no se enciende y el equipo no funciona y se producen daños irreparables en los módulos de los compresores.
  • Seite 17 All manuals and user guides at all-guides.com COMPACT 3.0 ®...
  • Seite 18 All manuals and user guides at all-guides.com COMPACT 3.0 ® Symptom Cause • Power fuse blown or disconnected (in 50A power supply cable). • Electronic control defective. • Power cable disconnected, with poor contact or cut. • If the unit does not come on or the display and the unit go off during •...
  • Seite 19 All manuals and user guides at all-guides.com COMPACT 3.0 ® Solution • Connect or replace the power cable fuse. • Replace the electronic control. • Check and correct any possible poor contacts, splits or disconnections of the power cable. • Connect or replace the electronic control power fuse (first take down the interior air distribution panel).
  • Seite 20 All manuals and user guides at all-guides.com COMPACT 3.0 ® Symptom Cause • Poor contact in power terminals or connections. • When the unit starts up or runs, it gives out a beeping sound followed • Battery discharged or defective. by the display showing Lb (low battery).
  • Seite 21 All manuals and user guides at all-guides.com COMPACT 3.0 ® Solution • Check and correct any possible poor contacts in connections or terminals of the power cable. • Charge or replace the battery. (If the error persists, contact the Authorised Technical Service). •...
  • Seite 22 All manuals and user guides at all-guides.com COMPACT 3.0 ® Symptom Cause • Remote control not programmed. • Remote control battery flat; the LED does not come on. • The unit does not respond to the • Electronic control faulty. remote control.
  • Seite 23 All manuals and user guides at all-guides.com COMPACT 3.0 ® Solution • Reprogramme the remote control. • Replace the remote control’s battery and reprogramme. • Replace electronic control. • Replace the remote control. (If the error persists, contact the Authorised Technical Service). •...
  • Seite 24 All manuals and user guides at all-guides.com COMPACT 3.0 ® Symptom Cause • Too much or too little load in the circuits. • Condenser fan terminal inverted. • The equipment works but does not • Dirt in the capacitor. cool. •...
  • Seite 25 All manuals and user guides at all-guides.com COMPACT 3.0 ® Solution • Verify the load by checking the pressure; if it is below 0.5 bars or above 5.0 bars with the unit running, recover the load in the faulty circuit and empty for at least 30 minutes, then introduce 330 g.
  • Seite 26 All manuals and user guides at all-guides.com COMPACT 3.0 ® COMPACT 3.0 N&D EFFICIENCY DIAGNOSIS PANEL Validity: COMPACT 3.0 N&D A/C Dirna Bergstrom System. Data: Collected with dual digital thermometers. Temperature of recycled air. Recirculation input. Temperature of blown air. Aperture output.
  • Seite 27 All manuals and user guides at all-guides.com COMPACT 3.0 ® COMPACT 3.0 N&D EFFICIENCY DIAGNOSIS PANEL Validity: COMPACT 3.0 N&D A/C Dirna Bergstrom System. Data: Collected with dual digital thermometers. Temperature of recycled air. Recirculation input. Temperature of blown air. Aperture output.
  • Seite 28 All manuals and user guides at all-guides.com COMPACT 3.0 ® Electric wiring IMPORTANT WARNING! Take care not to invert polarities when connecting the unit. If this were to happen, the control plate will not come on, the unit will not work and irreparable damage will be caused in the compressor modules. Return Centrifugal air sensor...
  • Seite 29 All manuals and user guides at all-guides.com COMPACT 3.0 ®...
  • Seite 30 All manuals and user guides at all-guides.com COMPACT 3.0 ® Symptome Cause • Fusible d’alimentation fondu ou débranché (en câble d’alimentation 50A). • Contrôle électrique défectueux. • Câble d’alimentation débranché, avec faux contact ou coupé. • Si l’écran ne s’allume pas ou si pendant son fonctionnement, l’écran •...
  • Seite 31 All manuals and user guides at all-guides.com COMPACT 3.0 ® Solution • Brancher ou remplacer le fusible du câble d’alimentation. • Remplacer le contrôle électronique. • Vérifier et corriger les éventuels faux contacts, les ruptures ou le débranchement du câble d’alimentation. •...
  • Seite 32 All manuals and user guides at all-guides.com COMPACT 3.0 ® Symptome Cause • Mauvais contact dans les connexions ou • Lorsque l’équipement est allumé ou terminaux d’alimentation. bien pendant son fonctionnement, il émet des sifflements intermittents. • Batterie déchargée ou défaillante. Quand derniers cessent,...
  • Seite 33 All manuals and user guides at all-guides.com COMPACT 3.0 ® Solution • Vérifier et corriger les possibles mauvais contacts dans les connexions ou terminaux du câble d’alimentation. • Charger ou remplacer la batterie. (Si l’erreur persiste, prière de contacter un Service Technique Autorisé). •...
  • Seite 34 All manuals and user guides at all-guides.com COMPACT 3.0 ® Symptome Cause • Télécommande déprogrammée. • Batterie de la commande épuisée, le témoin ne s’allume pas. • L’équipement ne répond pas à la • Contrôle électronique en panne. télécommande. • Commande défaillante. •...
  • Seite 35 All manuals and user guides at all-guides.com COMPACT 3.0 ® Solution • Reprogrammer la commande. • Changer la pile de la commande et programmer à nouveau. • Remplacer le contrôle électronique. • Remplacer la télécommande. (Si l’erreur persiste, prière de contacter un Service Technique Autorisé). •...
  • Seite 36 All manuals and user guides at all-guides.com COMPACT 3.0 ® Symptome Cause • Manque ou excès de charge dans les circuits. • Borne du ventilateur du condensateur inversé. • L’équipement fonctionne mais il ne • Saleté dans le condenseur. refroidit pas. •...
  • Seite 37 All manuals and user guides at all-guides.com COMPACT 3.0 ® Solution • Vérifier la charge en vérifiant la pression. Si elle se trouve en dessous de 0,5 bar ou au-dessus de 5,0 bar avec l’équipement en marche, il faudra récupérer la charge dans le circuit défaillant et procéder au vide pendant au moins 30 minutes, puis introduire 330 gr.
  • Seite 38 COMPACT 3.0 ® CADRE DE DIAGNOSTIC DE L´EFFICACITÉ COMPACT 3.0 N&D Validité: Système de Climatisation de Dirna Bergstrom COMPACT 3.0 N&D. Données: Elles seront calculées avec des thermomètres numériques doubles. Température de l´air recyclé. Entrée de recirculation. Température de l´air soufflé. Sortie vitre.
  • Seite 39 COMPACT 3.0 ® CADRE DE DIAGNOSTIC DE L´EFFICACITÉ COMPACT 3.0 N&D Validité: Système de Climatisation de Dirna Bergstrom COMPACT 3.0 N&D. Données: Elles seront calculées avec des thermomètres numériques doubles. Température de l´air recyclé. Entrée de recirculation. Température de l´air soufflé. Sortie vitre.
  • Seite 40 All manuals and user guides at all-guides.com COMPACT 3.0 ® Câblage electrique AVERTISSEMENT IMPORTANT! Précaution: ne pas inverser les polarités lors du branchement de l’appareil. Dans ce cas, la plaque de commandes ne s’allume pas et l’appareil ne fonctionne pas ; il se produit des dommages irréparables dans les modules des compresseurs.
  • Seite 41 All manuals and user guides at all-guides.com COMPACT 3.0 ®...
  • Seite 42 All manuals and user guides at all-guides.com COMPACT 3.0 ® Storung Ursache • Hauptsicherung geschmolzen oder abgeschaltet (am 50A Netzkabel). • Elektroniksteuerung defekt. • Netzkabel nicht angeschlossen, fehlerhafter oder kein Kontakt. • Das Display geht nicht an oder das Display und die Anlage gehen •...
  • Seite 43 All manuals and user guides at all-guides.com COMPACT 3.0 ® Abhilfe • Sicherung des Zuleitungskabels anschließen oder ersetzen. • Elektroniksteuerung ersetzen. • Evt. Wackelkontakte, Brüche oder fehlende Anschlüsse des Netzkabels feststellen und beheben. • Sicherung der Stromversorgung der Elektroniksteuerung anschließen oder ersetzen (für den Zugriff muss die innere Luftverteilertafel abgenommen werden).
  • Seite 44 All manuals and user guides at all-guides.com COMPACT 3.0 ® Storung Ursache • Wackelkontakt an Anschlüssen oder Kabelschuhen. • Beim Einschalten der Anlage oder während deren Betrieb werden • Batterie leer oder defekt. Piepstöne abgegeben, und wenn diese aufhören zeigt das Display Lb (Batterieladung schwach).
  • Seite 45 All manuals and user guides at all-guides.com COMPACT 3.0 ® Abhilfe • Evt. Wackelkontakte an Anschlüssen oder Klemmen. • Batterie aufladen oder ersetzen. (Sollte der Fehler weiterhin bestehen, setzen Sie sich bitte mit einem autorisierten Kundendienst in Verbindung). • Evt. Verstopfung aus Zentrifugalgebläse bzw. Lüfter des Kondensators entfernen. Sollte der Fehler weiterhin bestehen, Zentrifugalgebläse bzw.
  • Seite 46 All manuals and user guides at all-guides.com COMPACT 3.0 ® Storung Ursache • Fernbedienung entprogrammiert. • Batterie der Fernbedienung leer, die Led geht nicht an. • Das Gerät reagiert nicht auf die • Elektroniksteuerung defekt. Fernbedienung. • Fernbedienung defekt. • Anschlusskabel Bedienfeld und Elektro- niksteuerung nicht richtig angeschlossen •...
  • Seite 47 All manuals and user guides at all-guides.com COMPACT 3.0 ® Abhilfe • Fernbedienung erneut programmieren. • Batterie der Fernbedienung ersetzen und erneut programmieren. • Elektroniksteuerung ersetzen. • Fernbedienung ersetzen. (Sollte der Fehler weiterhin bestehen, setzen Sie sich bitte mit einem autorisierten Kundendienst in Verbindung).
  • Seite 48 All manuals and user guides at all-guides.com COMPACT 3.0 ® Storung Ursache • Fehlende oder übermäßige Ladung der Kreisläufe. • Klemme des Kondensatorlüfters falsch herum. • Die Anlage funktioniert, kühlt aber • Kondensator verschmutzt. nicht. • Kondensatorlüfter defekt. • Verstopfung im Kreislauf. Immer wenn der Kreislauf mit Gas gefüllt oder entleert werden muss, hat dies mit geeigneten Apparaten und unter Beachtung der Umweltschutzvorschriften zu erfolgen.
  • Seite 49 All manuals and user guides at all-guides.com COMPACT 3.0 ® Abhilfe • Die Ladung durch Überprüfung des Drucks prüfen; sollte sie bei laufender Anlage unter 0,5 bar oder über 5,0 bar liegen, Ladung aus dem defekten Kreislauf ablassen und darin während mindestens 30 Minuten ein Vakuum herstellen und dann mit 330 g füllen.
  • Seite 50 All manuals and user guides at all-guides.com COMPACT 3.0 ® DIAGNOSEÜBERSICHT DER EFFIZIENZ DES COMPACT 3.0 N&D Gültig für: Dirna Bergstrom A/C System COMPACT 3.0 N&D. Daten: Werden mit dualen Digitalthermometern gemessen. Temperatur der angesaugten Luft. Innenraumblende (Gitter). Temperatur der Gebläseluft. Auslass Düse...
  • Seite 51 All manuals and user guides at all-guides.com COMPACT 3.0 ® DIAGNOSEÜBERSICHT DER LEISTUNGSFÄHIGKEIT DER COMPACT 3.0 N&D Gültig für: Dirna Bergstrom A/C System COMPACT 3.0 N&D. Daten: Werden mit dualen Digitalthermometern gemessen. TTemperatur der angesaugten Luft. Innenraumblende (Gitter). Temperatur der Gebläseluft. Auslass Düse...
  • Seite 52 All manuals and user guides at all-guides.com COMPACT 3.0 ® ElektrischeVerkabelung WICHTIGER WARNHINWEIS! Darauf achten, dass die Polaritäten beim Anschluss des Geräts nicht vertauscht werden. Ist dies der Fall, schaltet sich das Bedienfeld nicht ein, das Gerät funktioniert nicht und es kommt zu irreparablen Schäden an den Kompressormodulen.
  • Seite 53 All manuals and user guides at all-guides.com COMPACT 3.0 ®...
  • Seite 54 All manuals and user guides at all-guides.com COMPACT 3.0 ® Sintomo Causa • Fusibile di alimentazione saltato o disinserito (sul cavo dell’alimentazione 50 A). • Controllo elettronico difettoso. • Cavo di alimentazione disinserito, con contatto errato o rotto. • Il display non si accende o mentre è in funzione si spengono il display e •...
  • Seite 55 All manuals and user guides at all-guides.com COMPACT 3.0 ® Soluzione • Collegare o sostituire il fusibile del cavo di alimentazione. • Sostituire il controllo elettronico. • Verificare e correggere eventuali contatti errati, rotture o disinserimento del cavo di alimentazione. •...
  • Seite 56 All manuals and user guides at all-guides.com COMPACT 3.0 ® Sintomo Causa • Contatto errato delle connessioni o dei • All’accensione dell’impianto terminali di alimentazione. durante il funzionamento, vengono emessi segnali acustici • Batteria scarica o difettosa. intermittenti e quando questi ultimi finiscono sul display si visualizza Lb (batteria quasi esaurita).
  • Seite 57 All manuals and user guides at all-guides.com COMPACT 3.0 ® Soluzione • Verificare e correggere eventuali contatti errati nelle connessioni o terminali del cavo di alimentazione. • Caricare o sostituire la batteria. (Se l’errore persiste, rivolgersi a un Servizio di Assistenza Tecnica autorizzato). •...
  • Seite 58 All manuals and user guides at all-guides.com COMPACT 3.0 ® Sintomo Causa • Telecomando sprogrammato. • Batteria del telecomando esaurita, non si accende il led. • L’impianto risponde • Controllo elettronico guasto. telecomando. • Telecomando difettoso. • Cavo di connessione del quadro comandi •...
  • Seite 59 All manuals and user guides at all-guides.com COMPACT 3.0 ® Soluzione • Riprogrammare il telecomando. • Sostituire la pila del telecomando e riprogrammare. • Sostituire il controllo elettronico. • Sostituire il telecomando. (Se l’errore persiste, rivolgersi a un Servizio di Assistenza Tecnica autorizzato). •...
  • Seite 60 All manuals and user guides at all-guides.com COMPACT 3.0 ® Sintomo Causa • Mancanza o eccesso di carica nei circuiti. • Morsetto del ventilatore del condensatore invertito. • L’impianto funziona, ma non • Presenza di sporco nel condensatore. raffresca. • Ventilatore del condensatore difettoso. •...
  • Seite 61 All manuals and user guides at all-guides.com COMPACT 3.0 ® Soluzione • Verificare la carica controllando la pressione: se è al di sotto di 0,5 bar o al di sopra di 5,0 bar con l’impianto in funzione, ripristinare la carica e fare il vuoto per almeno 30 minuti nel circuito e immettere 330 g.
  • Seite 62 COMPACT 3.0 ® QUADRO PER LA DIAGNOSI DELL’EFFICIENZA DEL COMPACT 3.0 N&D Validità: Sistema Dirna Bergstrom di A/C COMPACT 3.0 N&D. Dati: Verranno registrati con termometri diglitali dual. Temperatura dell’aria riciclata. Entrata della ricircolazione. Temperatura dell’aria del ventilatore. Uscita finestrino.
  • Seite 63 COMPACT 3.0 ® QUADRO PER LA DIAGNOSI DELL’EFFICIENZA DEL COMPACT 3.0 N&D Validità: Sistema Dirna Bergstrom di A/C COMPACT 3.0 N&D. Dati: Serán recogidos con termómetros digitales duales. Temperatura dell’aria riciclata. Entrata della ricircolazione. Temperatura dell’aria del ventilatore. Uscita finestrino.
  • Seite 64 All manuals and user guides at all-guides.com COMPACT 3.0 ® Cablaggio elettrico AVVISO IMPORTANTE! Fare attenzione a non invertire le polarità quando si esegue il collegamento dell’impianto. Altrimenti, il quadro comandi non si accenderebbe, l’impianto non funzionerebbe e si verificherebbero danni irreparabili al moduli dei compressori.
  • Seite 65 All manuals and user guides at all-guides.com COMPACT 3.0 ®...
  • Seite 66 All manuals and user guides at all-guides.com COMPACT 3.0 ® Závada Příčina • Pojistka pro napájení je spálená nebo odpojená (u napájecího kabelu na 50 A). • Elektronická jednotka je porouchaná. • Napájecí kabel je odpojený, poškozený nebo je u něj špatný kontakt. •...
  • Seite 67 All manuals and user guides at all-guides.com COMPACT 3.0 ® Řešení • Připojte nebo vyměňte pojistku pro napájecí kabel. • Vyměňte elektronickou jednotku. • Prověřte a opravte případné špatné kontakty, poškození či odpojení napájecího kabelu. • Připojte nebo vyměňte pojistku pro napájení elektronické jednotky (pro přístup k ní...
  • Seite 68 All manuals and user guides at all-guides.com COMPACT 3.0 ® Závada Příčina • Špatný kontakt ve spojích nebo v koncovkách napájení. • Při zapnutí zařízení, nebo během jeho fungování, zařízení • Vadná nebo vybitá baterie. přerušovaně píská, a když přestane pískat, objeví...
  • Seite 69 All manuals and user guides at all-guides.com COMPACT 3.0 ® Řešení • Zkontrolovat a opravit možné špatné kontakty připojení nebo koncovek napájecího kabelu. • Nabít nebo vyměnit baterii. (Pokud chyba přetrvává, kontaktujte autorizovaný servis). • Odstraňte případné ucpání v odstředivém dmychadle či ventilátoru kondenzátoru. VV případě, že závada setrvává, odstředivé...
  • Seite 70 All manuals and user guides at all-guides.com COMPACT 3.0 ® Závada Příčina • Naprogramování ovládání bylo zrušeno. • Vybitá baterie ovládání, nerozsvítí se kontrolka LED. • Zařízení nereaguje na dálkové • Elektronické ovládání je poškozené. ovládání. • Vadné ovládání. • Kabel spojující ovládací panel a elektronickou jednotku je špatně...
  • Seite 71 All manuals and user guides at all-guides.com COMPACT 3.0 ® Řešení • Znovu naprogramovat ovládání. • Vyměnit baterii v ovládání a znovu ho naprogramovat. • Vyměnit elektronické ovládání. • Vyměnit ovládání. (Pokud chyba přetrvává, kontaktujte autorizovaný servis). • Odmontujte vnitřní panel pro rozvod vzduchu a správným způsobem připojte kabel spojující...
  • Seite 72 All manuals and user guides at all-guides.com COMPACT 3.0 ® Závada Příčina • Nedostatek nebo nadbytek náplně v obvodech. • Konektor ventilátoru kondenzátoru je připojen naopak. • Zařízení funguje, ale nechladí. • Nečistoty v kondenzátoru. • Závada na ventilátoru kondenzátoru. •...
  • Seite 73 All manuals and user guides at all-guides.com COMPACT 3.0 ® Řešení • Zkontrolovat náplň, zkontrolovat tlak, pokud je nižší než 0,5 baru, nebo vyšší než 5,0 barů při zařízení v chodu, obnovit náplň v poškozeném obvodu, vyprázdnit ho minimálně na 30 minut a naplnit 330 g. •...
  • Seite 74 All manuals and user guides at all-guides.com COMPACT 3.0 ® DIAGNOSTIČNÍ TABULKA ÚČINNOSTI PŘÍSTROJE COMPACT 3.0 N&D Platnost: Systém Dirna Bergstrom A/C COMPACT 3.0 N&D. Údaje: Obdrží se digitálním duálním teploměrem. Teplota recyklovaného vzduchu. Vstup recirkulace. Teplota vháněného vzduchu. Výstup okénkem.
  • Seite 75 All manuals and user guides at all-guides.com COMPACT 3.0 ® DIAGNOSTIČNÍ TABULKA ÚČINNOSTI PŘÍSTROJE COMPACT 3.0 N&D Platnost: Systém Dirna Bergstrom A/C COMPACT 3.0 N&D. Údaje: Obdrží se digitálním duálním teploměrem. Teplota recyklovaného vzduchu. Vstup recirkulace. Teplota vháněného vzduchu. Výstup okénkem.
  • Seite 76 All manuals and user guides at all-guides.com COMPACT 3.0 ® Elektrické schéma DŮLEŽITÉ UPOZORNĚNÍ! Pozor, aby při připojení zařízení nedošlo k záměně polarity. V takovém případě by se kontrolní deska nerozsvítila, zařízení by nefungovalo a vznikly by nezvratné škody na kompresorech. Odstředivý...
  • Seite 77 All manuals and user guides at all-guides.com COMPACT 3.0 ®...
  • Seite 78 All manuals and user guides at all-guides.com COMPACT 3.0 ® Неисправность Причина • Перегорел или отсоединился предохранитель питания (на кабеле питания 50 A). • Неисправность электронного блока управления. • Отсоединение, плохой контакт или разрыв кабеля питания. • Если дисплей не загорается или в процессе...
  • Seite 79 All manuals and user guides at all-guides.com COMPACT 3.0 ® Способы устранения • Подключите или замените предохранитель кабеля питания. • Замените электронный блок управления. • Проверьте и восстановите контакты и устраните возможные повреждения кабеля питания. • Подключите или замените предохранитель питания электронного блока управления (для...
  • Seite 80 All manuals and user guides at all-guides.com COMPACT 3.0 ® Неисправность Причина • Плохой контакт соединений или клемм питания. • При запуске агрегата или в процессе работы раздается • Аккумулятор разрядился или прерывистый звуковой сигнал, а неисправен. затем на дисплее появляется Lb (низкий...
  • Seite 81 All manuals and user guides at all-guides.com COMPACT 3.0 ® Способы устранения • Проверьте и восстановите контакты на соединениях или клеммах кабеля питания. • Зарядите или замените аккумулятор. (Если ошибка сохраняется, следует обратиться в авторизованный сервисный центр). • Устраните возможную причину блокировки центробежной воздуходувки или вентилятора...
  • Seite 82 All manuals and user guides at all-guides.com COMPACT 3.0 ® Неисправность Причина • Сбой программы пульта. • Аккумулятор пульта разряжен, не горит светодиод. • Неисправность электронного блока управления. • Агрегат не реагирует на пульт д/у. • Неисправность пульта. • Плохой контакт соединительного кабеля...
  • Seite 83 All manuals and user guides at all-guides.com COMPACT 3.0 ® Способы устранения • Перепрограммируйте пульт. • Замените батарейку и вновь запрограммируйте пульт. • Замените электронный блок управления. • Замените пульт. (Если ошибка сохраняется, следует обратиться в авторизованный сервисный центр). • Снимите внутреннюю воздухораспределительную панель и правильно подключите...
  • Seite 84 All manuals and user guides at all-guides.com COMPACT 3.0 ® Неисправность Причина • Недостаточная или избыточная загрузка контуров. • Неправильная полярность клеммы вентилятора конденсатора. • Агрегат работает, но не • Загрязнение конденсатора. охлаждает. • Неисправность вентилятора конденсатора. • Пробка в контуре. Загрузка...
  • Seite 85 All manuals and user guides at all-guides.com COMPACT 3.0 ® Способы устранения • Проверьте объем газа, замерив давление. Если давление ниже 0,5 или выше 5,0 бар при работающем агрегате, необходимо заполнить газом контур, опорожнить контур как минимум на 30 минут и ввести в него 330 г газа. •...
  • Seite 86 All manuals and user guides at all-guides.com COMPACT 3.0 ® ДИАГНОСТИЧЕСКАЯ ТАБЛИЦА ПРОДУКТИВНОСТИ COMPACT 3.0 N&D Объект: система Dirna Bergstrom, воздушный кондиционер COMPACT 3.0 N&D. Данные: снимаются с помощью двухразрядного цифрового термометра. температура восстановленного воздуха. Вход рециркуляции. температура нагнетаемого воздуха. На выходе выпускных отверстий.
  • Seite 87 All manuals and user guides at all-guides.com COMPACT 3.0 ® ДИАГНОСТИЧЕСКАЯ ТАБЛИЦА ПРОДУКТИВНОСТИ COMPACT 3.0 N&D Объект: система Dirna Bergstrom, воздушный кондиционер COMPACT 3.0 N&D. Данные: снимаются с помощью двухразрядного цифрового термометра. температура восстановленного воздуха. Вход рециркуляции. температура нагнетаемого воздуха. На выходе выпускных отверстий.
  • Seite 88 All manuals and user guides at all-guides.com COMPACT 3.0 ® Электросхема ВАЖНОЕ УВЕДОМЛЕНИЕ! Соблюдайте правильную полярность при подключении оборудования. В противном случае панель управления не загорится, оборудование не будет работать, а компрессорные модули получат необратимые повреждения. Температурный зонд Вентилятор Датчик защиты от замерзания...
  • Seite 89 All manuals and user guides at all-guides.com COMPACT 3.0 ®...
  • Seite 90 All manuals and user guides at all-guides.com COMPACT 3.0 ®...
  • Seite 91 All manuals and user guides at all-guides.com COMPACT 3.0 ®...
  • Seite 92 Bergstrom, s.l. Esta información ha de ser utilizada única y exclusivamente para el fin para el que fue creada, no siendo dirna Bergstrom, s.l. responsable de los posibles daños que se pudiera causar al cliente y/o a terceras partes por un incorrecto y/o inadecuado uso de la misma.
