COMPACT 3.0
IT
Fare attenzione a non invertire le polarità quando si esegue il collegamento dell'impianto. Altrimenti, il
quadro comandi non si accenderebbe, l'impianto non funzionerebbe.
Ventilatore
centrifugo
Az Blu
N Nero
R Rosso
V Verde
B Bianco
A Giallo
Na Arancione
M Marrone
Controllo
elettronico
compressore
AVVISO IMPORTANTE!
Controllo
elettronico
Interruttore
2 Compressore
compressore
80

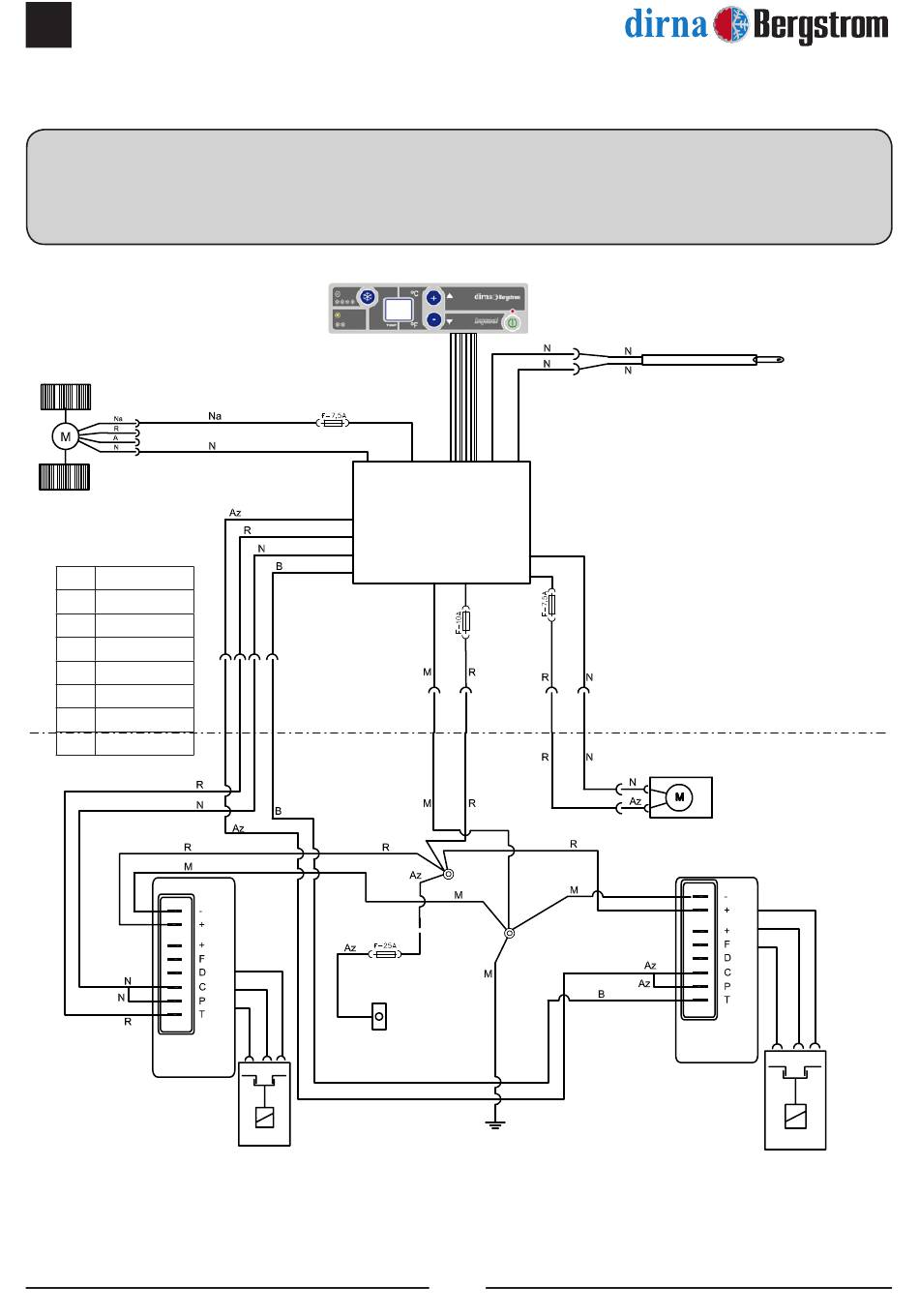

Cablaggio elettrico
Sensore
aria ritorno
Ventilatore del
condensatore
Controllo
elettronico
1 Compressore
®
