dirna Bergstrom bycool green line COMPACT 3.0 Montageanweisungen Seite 62

COMPACT 3.0
GE

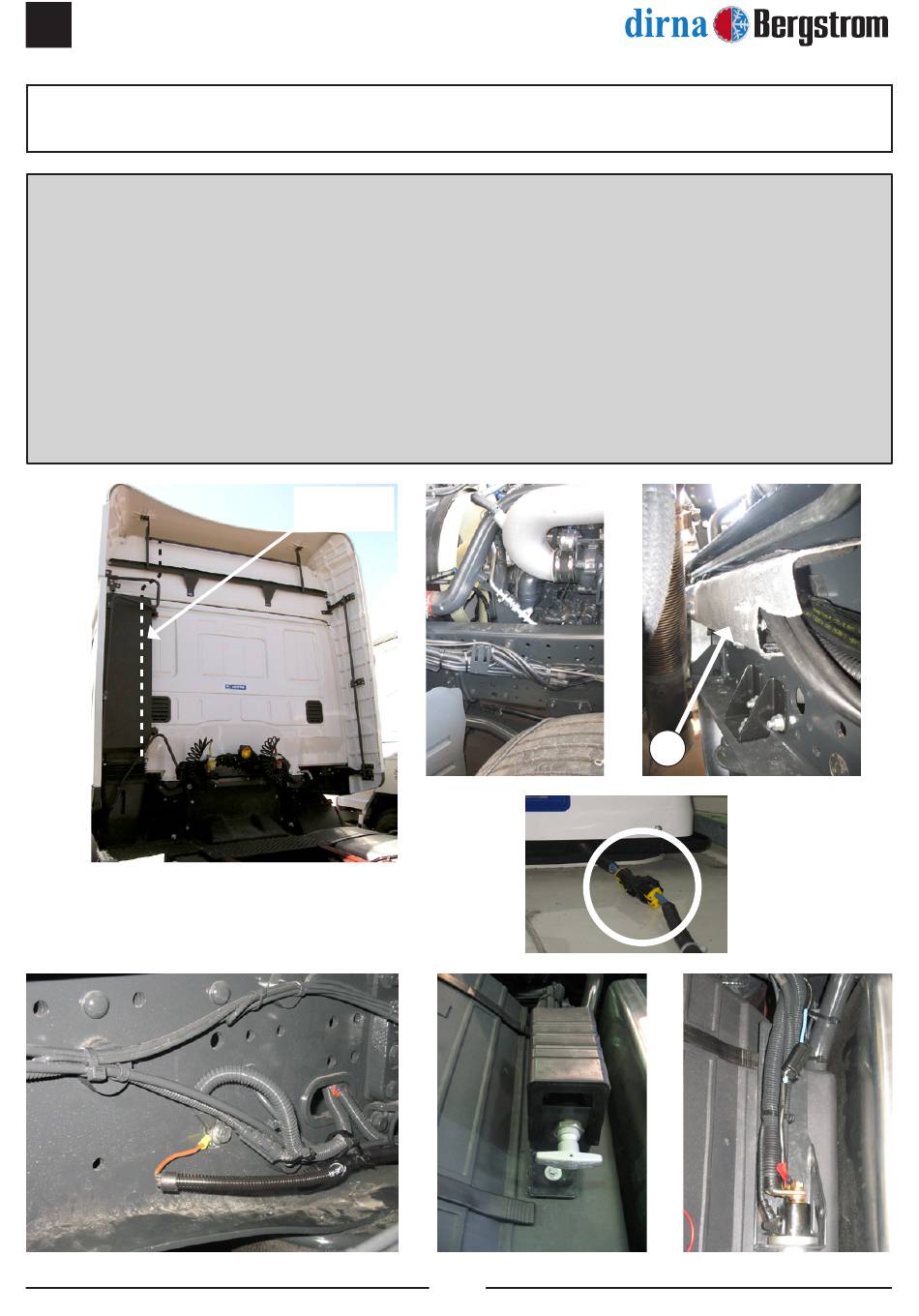

1- Oberes Netzkabel an der Gerätehinterseite anschließen und an der Kabinenrückseite unter Ankleben der
Kunststoffhalterungen und Befestigung durch Kabelbinder entlang führen.
2- Unteres Netzkabel an oberes Netzkabel anschließen und das Netzkabel der Anlage bis zum Stromtrenner
(positiv) und Massepunkt (negativ) des Fahrzeugs führen. Dabei Kunststoffhalterungen an der
Kabinenhinterseite aufkleben und mit Kabelbindern befestigen. Originalkabeldurchführung verwenden
(innerhalb des Auspuffrohrschutzes (A)). (Vor dem Ankleben der Kunststoffhalterungen den Bereich
reinigen.) Beim Einschalten der Anlage führt diese einen Test aller Leds durch; auf dem Display erscheint
88 GL-2 und sie schaltet sich aus.
BEIM ANSCHLUSS DER KABEL GENÜGEND ABSTAND LASSEN, UM SCHÄDEN AUFGRUND DER
KABINENBEWEGUNG ZU VERMEIDEN!
Ausführliche Einleitungen über die
installation der Verkabelungsleitung
Versorgungs-
verkabelung
62
A
®
