dirna Bergstrom bycool green line COMPACT 3.0 Montageanweisungen Seite 72

COMPACT 3.0
IT

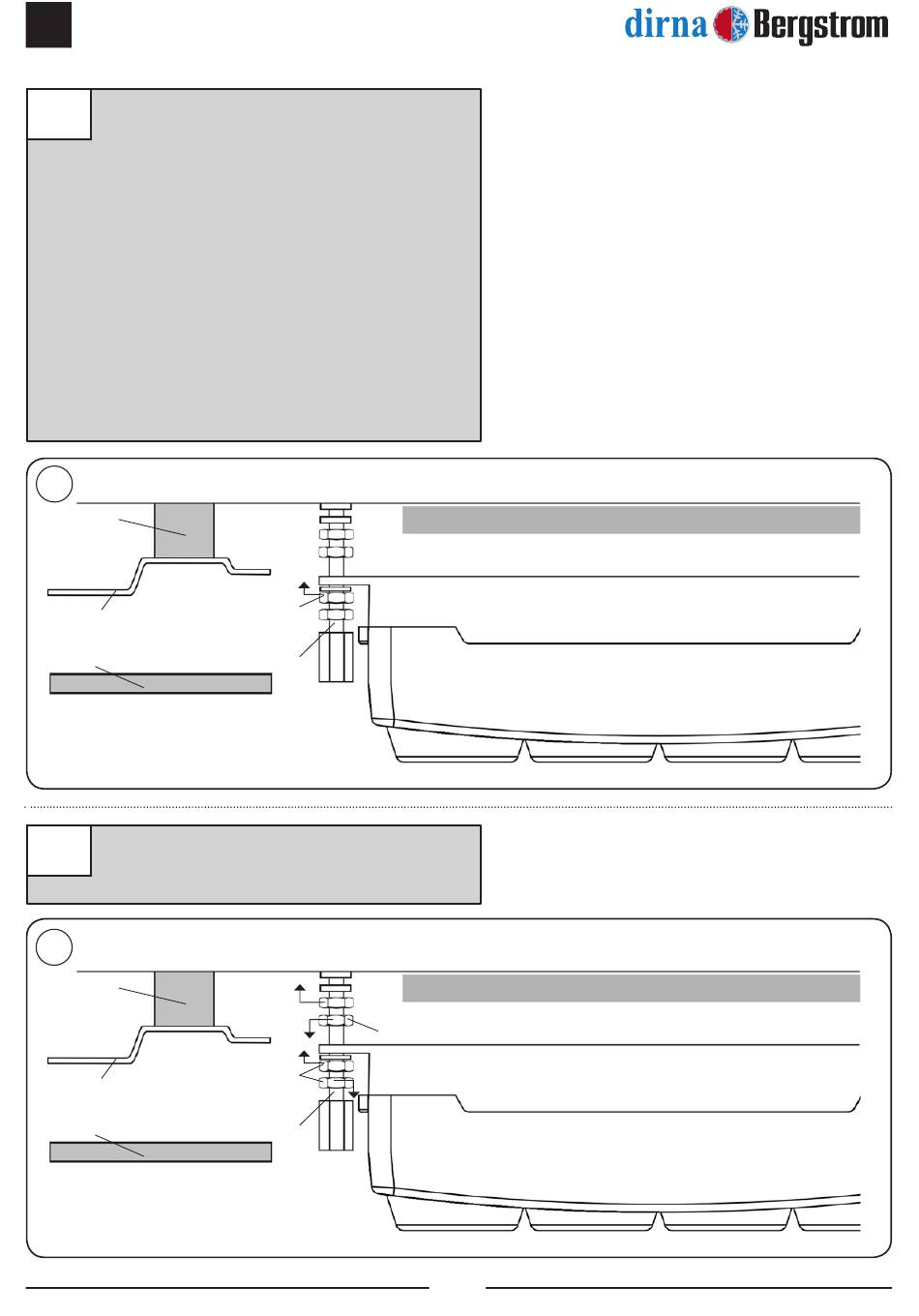

Posizionare il pannello interno di distribuzione
12
dell'aria sulle viti prigioniere anteriori con
(1) rondella M6 a testa larga e (1) dado M6
su ogni vite prigioniera. Stringere i dadi
finché il canalizzatore del pannello interno di
distribuzione dell'aria non è a battuta sulla
gommapiuma superiore dell'impianto.
Nota bene: il canalizzatore del pannello
interno di distribuzione dell'aria deve
essere a
superiore dell'impianto per evitare perdite
d'aria.
Evitare che i cablaggi restino impigliati
tra il canalizzatore e la gommapiuma sulla
base dell'impianto.
12
Guarnizione
EPDM
Tettuccio cabina
Tappezzeria
Vite prigioniera M6
Stringere il dado del punto 10 fino a battuta
13
con la parte superiore del pannello interno di
distribuzione dell'aria.
13
Guarnizione
EPDM
Tettuccio cabina
Tappezzeria
Vite prigioniera M6
battuta sulla gommapiuma
Base unità
Dado M6
Base unità
Dado M6 (10)
Dado M6
Pannello interno di distribuzione dell'aria
Pannello interno di distribuzione dell'aria
72
Gommapiuma
Gommapiuma
®
