COMPACT 3.0

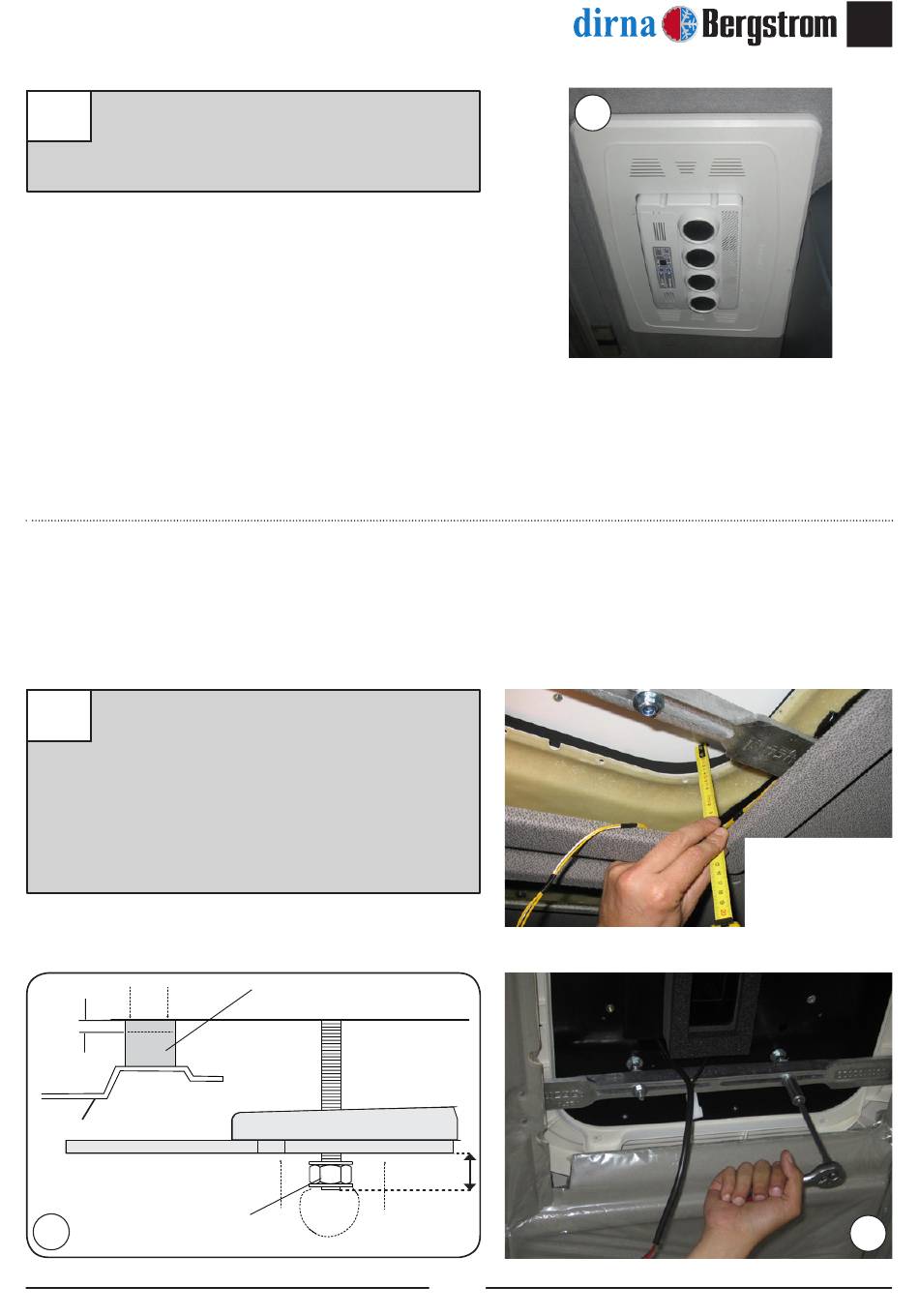

Die Konsole aufsetzen und das Gerät an der am
14
besten geeigneten Stelle des Kabinendachs
zentrieren. Nach der Zentrierung die Konsole
für die nachfolgende Montage abnehmen.
Die Halterungen durch Anziehen der Muttern
15
befestigen, bis die EPDM-Dichtung (Punkt 4) des
Geräts zwischen 3 und 6 mm komprimiert wird.
Wichtiger Hinweis: Um das Eindringen von
Wasser in die Kabine zu verhindern, die
die Verbindung der EPDM-Dichtung mit der
Grundplatte des Compact wie in Schema
gezeigt überprüfen.
3-6mm.
Techo cabina
Die Autobloc-Mutter anziehen,
bis die EPDM-Dichtung
15
zwischen 3 und 6 mm
komprimiert wird.
EPDM-Dichtung
10 mm*
(*) (Ungefähr nach deur drücken)
14
57
GE
®
Die komprimierung
der EPDM-Dichtung
überprüfen auhaud
eines stahlbaudmabes
ni den vier ecken.
15
