dirna Bergstrom bycool green line COMPACT 3.0 Montageanweisungen Seite 42

COMPACT 3.0
FR

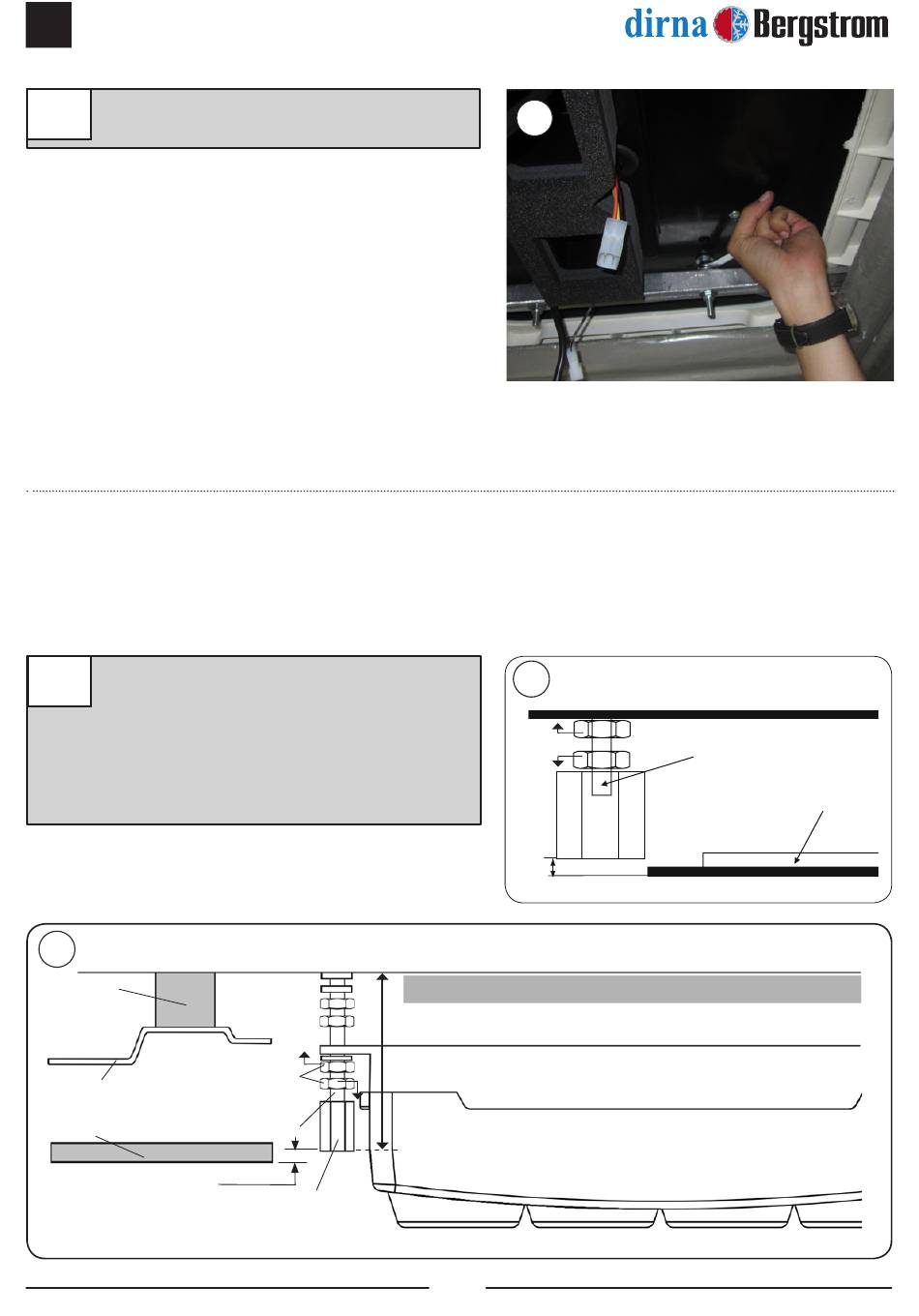

Serrer les écrous (4) M 8 afin de fixer à (4)
16
l'unité base.
Placer un écrou M6 (A) après l'écrou de fixation
17
du panneau intérieur de distribution d'air dans
chaque goujon. Placer les hexagones M6 en
vissant jusqu'à ce qu'il reste 1 mm au-dessus
de la tapisserie. Dévisser les écrous M6 (A)
de ce point jusqu'à atteindre les hexagones et
serrer contre eux.
17
Joint
EPDM
Toit cabine
Tapisserie
Base unité
D
(A)
Ecrou M6
Goujon M6
1 mm.
Hexagones M6
16
17
1 mm
Aprox.
Panneau intérieur de distribution d'air
42
Base Compact
Hexagones M6
(A)
Tapisserie
Caoutchouc mousse
®
