COMPACT 3.0
PL

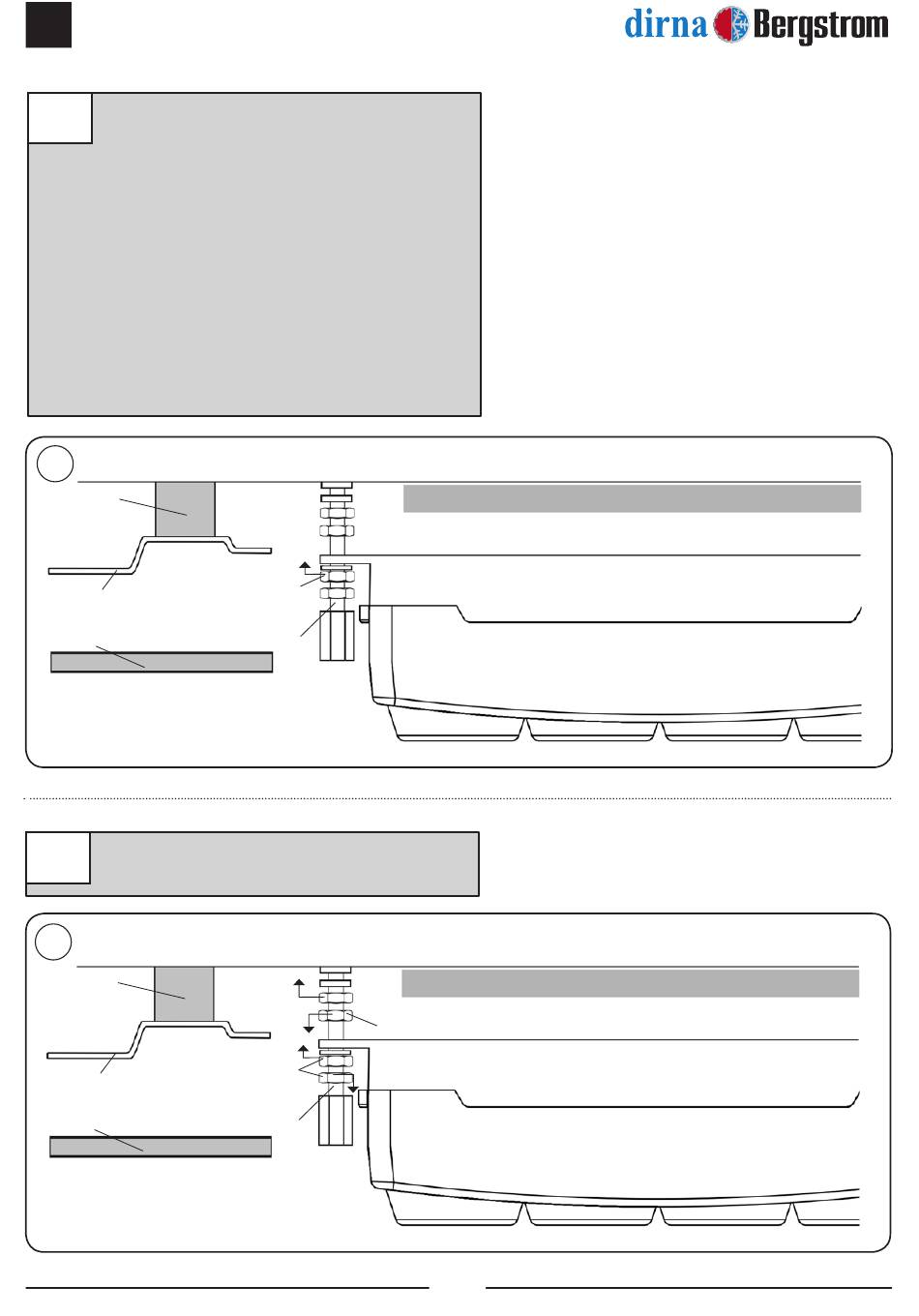

Umieścić wewnętrzny panel rozprowadzenia
12
powietrza na przednich kołkach gwintowanych
z (1) szeroką podkładką M6 i (1) nakrętką M6
na każdym kołku. Dokręcić nakrętki, żeby
przewód prowadzący z gumy piankowej stykał
się z górną gumą piankową urządzenia.
Ważna informacja: Przewód prowadzący z
gumy piankowej musi stykać się z górną
gumą piankową
dopuścić do wycieków powietrza.
Należy uważać, aby nie nadepnąć na
kablach pomiędzy przekaziciela i pianki
umieszczonej na podstawie komputera.
12
Podstawa klimatyzatora compact
Uszczelka
EPDM
Dach kabiny
Tapicerka Kołek gwintowany M6
Dokręć nakrętkę punkt 10 w taki sposób, aby
13
przylegała do górnej części obudowy.
13
Uszczelka
EPDM
Nakrętka M6
Dach kabiny
Kołek gwintowany M6
Tapicerka
urządzenia,
Nakrętka M6
Podstawa klimatyzatora compact
Nakrętka M6 (10a)
aby nie
panelu dystrybucji powietrza
panelu dystrybucji powietrza
88
Guma piankowa
Guma piankowa
®
