dirna Bergstrom bycool green line COMPACT 3.0 Montageanweisungen Seite 38

COMPACT 3.0
FR

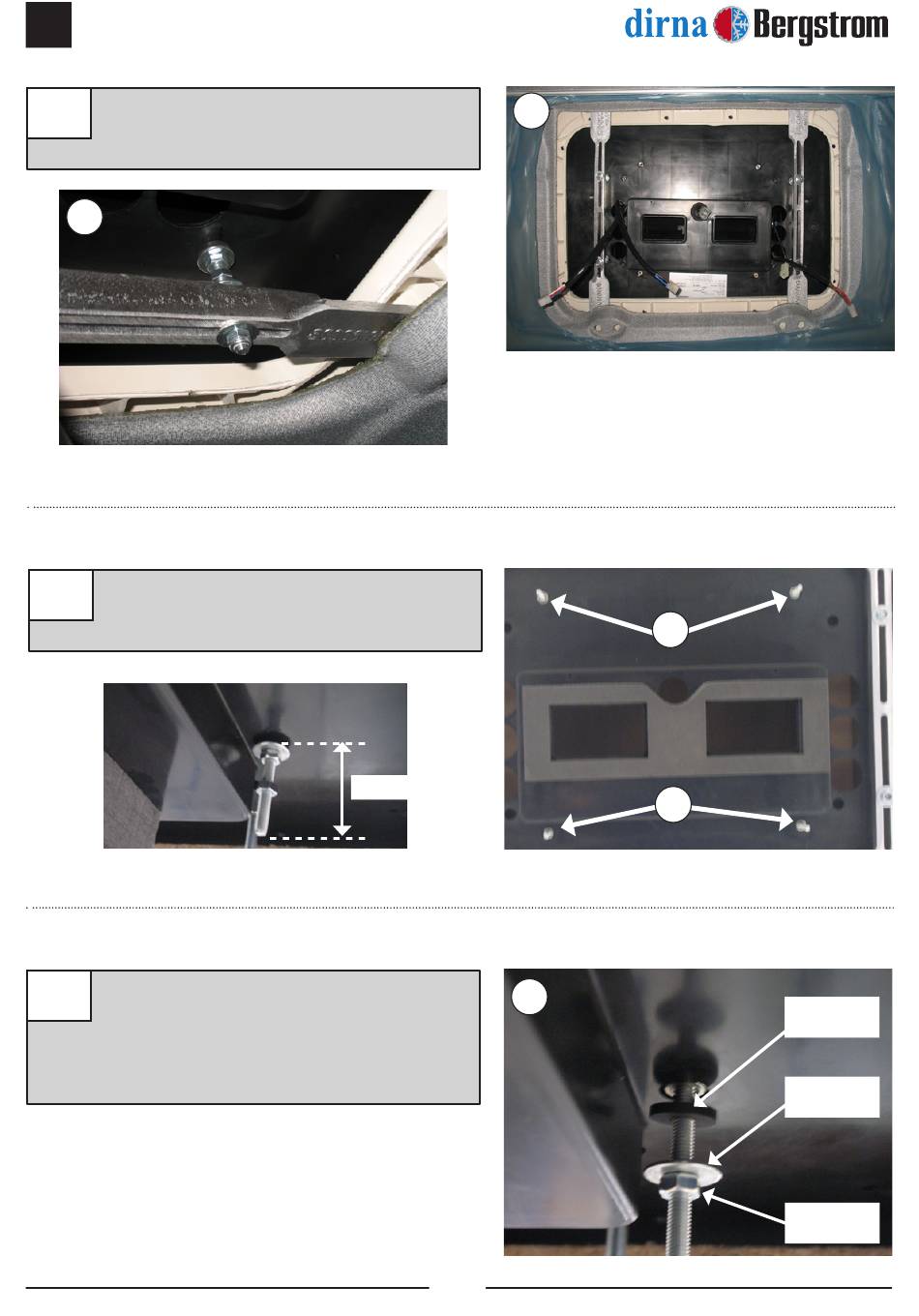

Placer les supports de fixation (2), avec une
7
rondelle (1) et un écrou autobloquant (1) M8,
sans serrer.
7
Visser 10 mm les goujons (4) M6 x 55 ou
8
80, comme indiqué au (D) du schema point
17.
Placer (1) rondelle mouse dimètre 6 (1) plain
9
rondelle dimètre 6 aile large et (1) écrou M6
sur chaqu´un des asperges M6. En suivant
serrer l´écrou jusqu´au la rondelle à mouse
reste un peu pressée.
7
(D) mm
9
38
8
8
rondelle à
mouse
rondelle aile
large
Écrou M6
®
