- Seite 44 Fahrzeug- Klimaanlagen ausreichend geschult sein. Wird die Klimaanlage im Kabinendach installiert, muss dirna Bergstrom, s.l. übernimmt keine Verantwortung der obere Teil der Kabine mit einem Tuch oder einer für Schäden oder Brüche aufgrund einer nicht ordnungsgemäßen Installation oder Bedienung des Decke gegen eventuelle Kratzer geschützt werden.

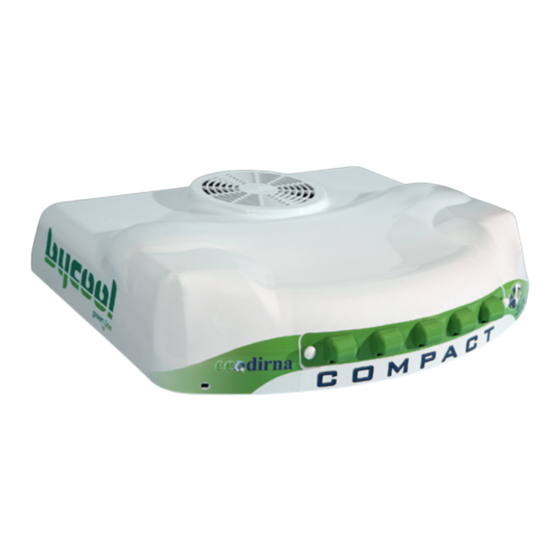

- Seite 45 COMPACT 3.0 ® Vor Montabeginn vorderes Lufteintrittsgitter montieren. Lukendeckel, Innenrahmen ausbauen und dem Kunden übergeben Dichtung EPDM 30x25mm eingeschnittene Öffnung oder Lukenöffnung kleben.
- Seite 46 COMPACT 3.0 ® 15 mm WIE DIE EPDM-DICHTUNG GESCHNITTEN WIRD, UM FILTRATIONEN IN DER KABINE ZU VERMEIDEN A- Dichtung aufkleben dabei einen Papierschutz von 100 mm auf jeder Seite beibehalten. B- Die zwei Papierstücke entfernen. C- Unter Anpressen beider Enden aufkleben. Dichtung Dichtung Kabinendach...
- Seite 47 COMPACT 3.0 ® Schaumgummidurchführung anbringen, wobei der weichere Teil auf der Gerätegrundplatte aufliegt. Achtung: Je nach Kabine kann es erforderlich sein, die (2) mitgelieferten Führungen zu verwenden, damit Luftverteilertafel ordnungsgemäß ausgerichtet ist. KABINENINNENSEITE: Grundplatte Einheit 5 mm Ca. 5 mm Gewinde für (4) Stiftschrauben Stiftschraube 8/125x70, 100 oder 120 mm schneiden (abhängig vom größeren oder kleineren...
- Seite 48 COMPACT 3.0 ® Befestigungsauflagen einer Unterlegscheibe (1) und einer Autobloc-Mutter (1) M8 einlegen, jedoch ohne anzuziehen. 10 mm Gewinde für die Stiftschrauben (4) M6 x 80 am angegebenen Punkt schneiden laut Distanz (D) beschrieben in Abbildung 10. Montiere (1) Gummi-Unterlegscheibe, (1) Gummi- 3D Unterlegscheibe (1) Mutter auf jede Unterlegscheibe...
- Seite 49 COMPACT 3.0 ® Jeweils die Mutter (1) M6 ohne Anziehen auf die Stiftschrauben legen. Mutter M6 Zwischen Grundplatte inneren Luftverteilertafel 2-Wege- Kästen Frostschutzfühler (weiße Kabel) Rückführsonde (schwarze Kabel), 4-Wege-Kasten Gebläses, Kommunikationskabel 8-Wege- Kasten Anschlussverkabelung Elektroniksteuerung anschließen. Kommunikationskabel Kommunikationskabel Gebläse Rückführsonde Frostschutzfühler 8-Wege-Kasten...
- Seite 50 COMPACT 3.0 ® Luftverteilertafel vorgenannten Stiftschrauben mit jeweils (1) Breitflansch- Unterlegscheibe M6 und (1) Mutter M6 anbringen. Muttern anziehen, Führung der Luftverteilertafel an der oberen Führungskupplung der Anlage anliegt. Wichtiger Hinweis: Die Schaumstoffführung muss an den oberen Schaumstoff der Anlage stoßen, um das Entweichen von Luft zu vermeiden.
- Seite 51 COMPACT 3.0 ® Konsole mit Originalschrauben platzieren und auf der Anlage in der geeignetsten Position zentrieren, bis die Originalschrauben in die entsprechenden Löcher passen. Die Halterungen durch Anziehen der Muttern befestigen, bis die EPDM-Dichtung (Punkt 4a) des Geräts zwischen 3 und 6 mm komprimiert wird.
- Seite 52 COMPACT 3.0 ® Befestigen Sie die Console mit 4 originalen Schrauben.
-
Seite 53: Explosionszeichnung Bis Zur Befestigung Der Halter
COMPACT 3.0 ® Explosionszeichnung bis zur befestigung der halter Stiftschraube Gummischeibe ø 7 M8 x70 x 100 ó 120 Flachscheibe ø 8 mit breitem flügel Gummidichtung von 15 oder 25 Mutter M8 mm. Entsprechend der hïhe des kabinenstegs. Mutter M8 Flachscheibe ø... -
Seite 54: Detaillierte Anleitung Für Die Installation Des Speisekabels
COMPACT 3.0 ® Detaillierte Anleitung für die Installation des Speisekabels Speisekabelklemme an die Geräteklemme anschließen und das Kabel hinter der Zuführleitung durchführen. Kabine herunterklappen und das Kabel an der gezeigten Stelle bis zum Positivanschluss an der Vorderseite der Kabine entlang führen. - Seite 55 COMPACT 3.0 ® Mutter Mutter Positivanschlusses abnehmen Speisekabel wie gezeigt anschließen. Kabel mit Kabelklemmen am Originalkabel befestigen. An der Unterseite mit Schellen an Original- Stiftschrauben befestigen.
- Seite 56 COMPACT 3.0 ® Kabine herunterklappen und in Fahrtposition lassen, überschüssiges Kabel hinter die Zuführleitung stecken.
-
Seite 57: Elektrische Verkabelung
COMPACT 3.0 ® ElektrischeVerkabelung WICHTIGER WARNHINWEIS! Darauf achten, dass die Polaritäten beim Anschluss der Stromversorgung an das Gerät nicht vertauscht werden. Ist dies der Fall, schaltet sich die Elektroniktafel nicht ein, das Gerät funktioniert nicht und es kommt zu irreparablen Schäden an den Kompressormodulen. Abluftsensor Doppelradialgebläse Sensor... - Seite 72 Dirna Bergstrom behält sich vor, aus technischen oder kaufmännischen Gründen jederzeit Änderungen HIWEIS: der Angaben dieser Veröffentlichung vorzunehmen. Dirna Bergstrom si riserva il diritto di effettuare modifiche in qualsiasi momento ai dati contenuti in questa ATTENZIONE: pubblicazione, per motivi tecnici o commerciali.
