dirna Bergstrom bycool green line COMPACT 3.0 Montageanweisungen Seite 16

COMPACT 3.0
ES
Precaución de no invertir las polaridades al conectar el equipo a la batería. Si esto sucediera la
placa de mandos no se enciende y el equipo no funcionará y se producirán daños irreparables en los
módulos de los compresores.
Soplador
centrífugo
Cable comunicación
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
Módulo
electrónico
2º Compresor
AVISO IMPORTANTE!
¡
Control
electrónico
Corta corriente Toma de masa
2 Compresor
16

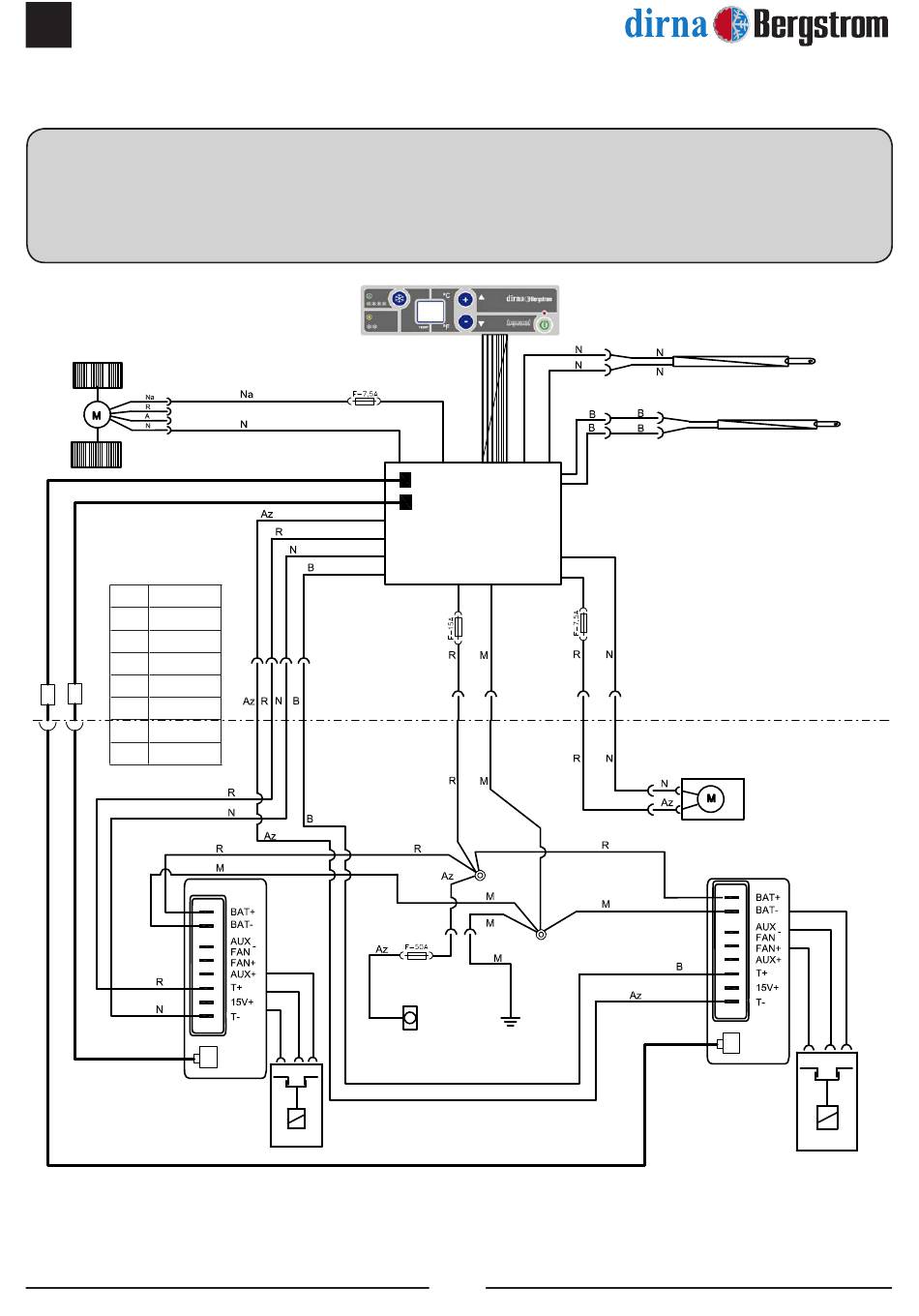

Esquema eléctrico
Sensor
aire de retorno
Sensor
antihielo
Ventilador de
condensador
Módulo
electrónico
1º Compresor
1 Compresor
®
