COMPACT 3.0

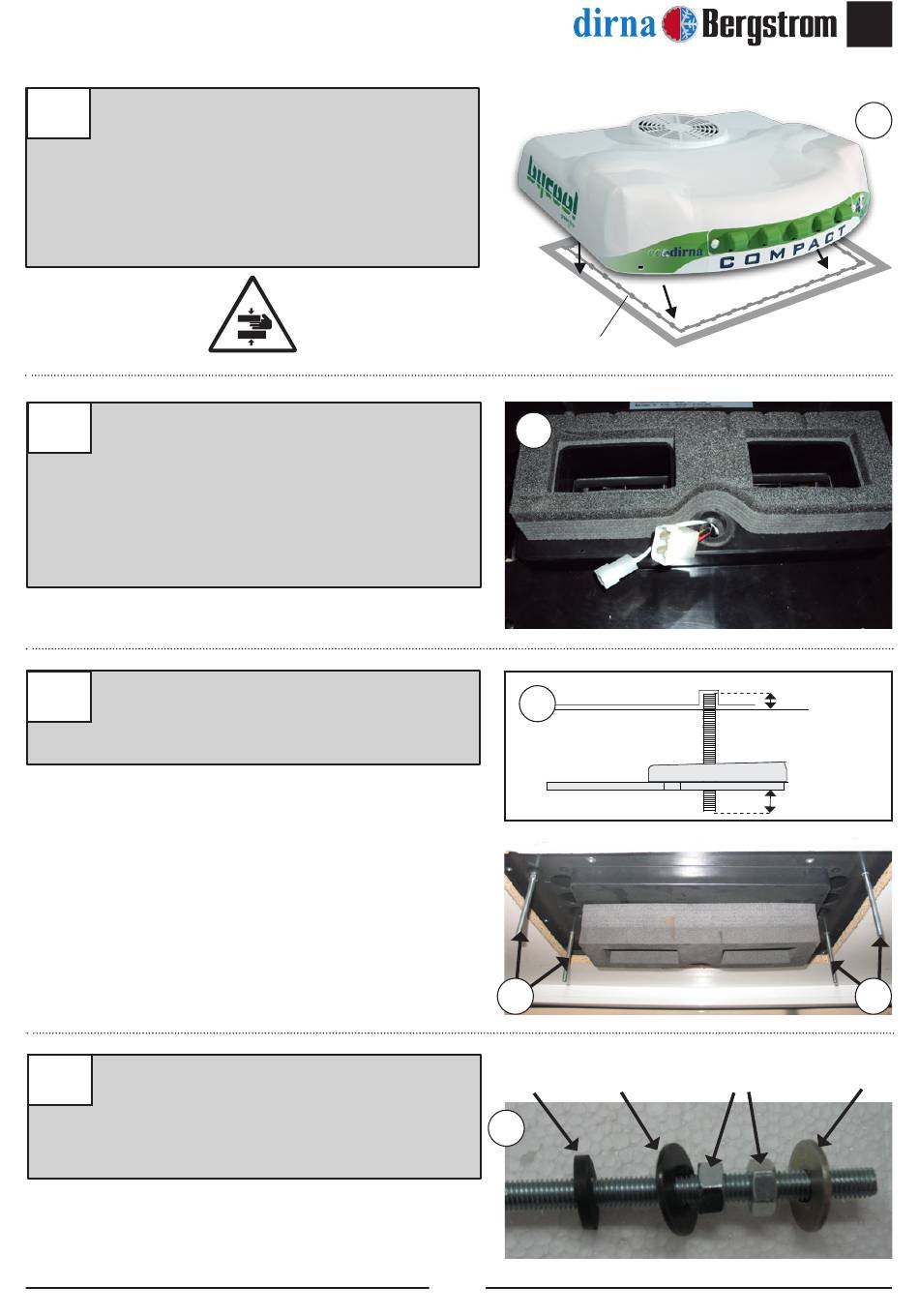

EXTERIOR CABINA:
3
Posicionar el Compact en el hueco de la
escotilla.
¡Atención! Al colocar el equipo encima del
hueco escotilla, revisar que las salidas de
desagüe no queden obstruidas por la junta
EPDM.
Colocar canalizador gomaespuma quedando
4
la parte más blanda en la base del equipo.
Atención: Dependiendo de la cabina, es
posible que sea necesario usar los (2)
canalizadores suministrados para que el
panel de distribución de aire quede totalmente
ajustado con ellos.
INTERIOR CABINA:
5
Roscar 5
espárragos 8/125x100.
Colocar (1) arandela Ø 7 de goma, (1)
6
arandela plana Ø 8 ala ancha, (2) tuerca M8
y (1) arandela plana Ø 8 ala ancha , en cada
uno de los espárragos anteriores; siguiendo
dicho orden.
mm aproximadamente
Escotilla
4
Base Compact
5
(4)
5
Arandela plana
Arandela
goma Ø 8 ala ancha
6
5
5 mm
Espárrago
Soporte
20 mm
Tuerca M8
ES
®
3
5
Arandela plana
Ø 8 ala ancha
