3 Übersicht
WARNUNG
■ Der Hinweis weist auf Gefahren hin, die zu
schweren Verletzungen oder zum Tod führen
können.
► Die genannten Maßnahmen können
schwere Verletzungen oder Tod vermeiden.
HINWEIS
■ Der Hinweis weist auf Gefahren hin, die zu
Sachschaden führen können.
► Die genannten Maßnahmen können Sach‐
schaden vermeiden.
2.3
Symbole im Text
Dieses Symbol verweist auf ein Kapitel in
dieser Gebrauchsanleitung.
3
Übersicht
3.1

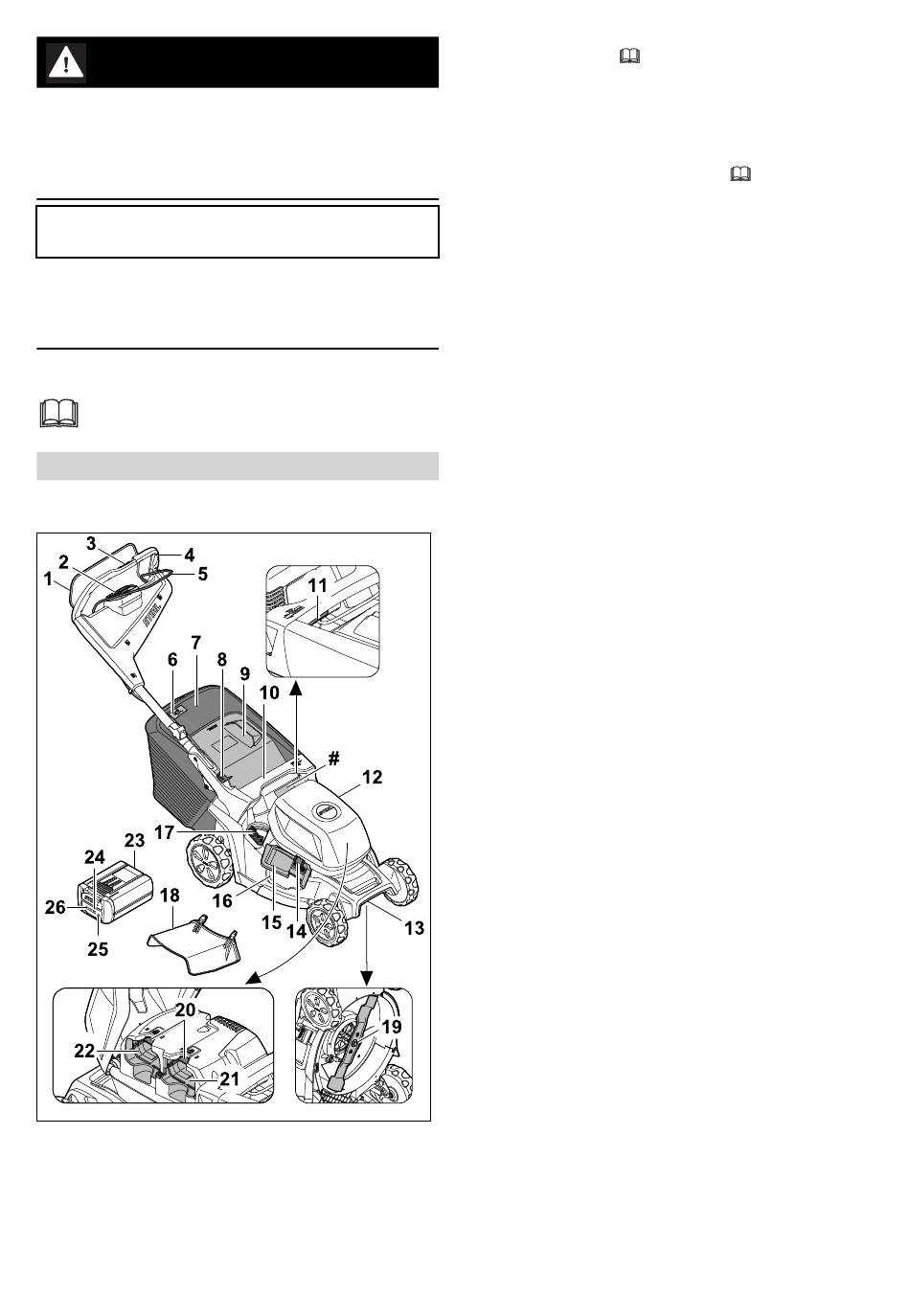

Rasenmäher und Akku
1 Schaltbügel für Mähbetrieb
Der Schaltbügel für Mähbetrieb schaltet
zusammen mit der Aktivierungstaste auf der
Bedieneinheit das Messer ein und aus.
0478-131-9870-A
2 Bedieneinheit,
Die Bedieneinheit (HMI) dient zum Aktivieren
des Rasenmähers, zum Auswählen der Mäh‐
modi, zum Ablesen der Akkustände und zur
Anzeige von Störungen.
3 Bedienelement Fahrantrieb,
Das Bedienelement dient zum Einstellen und
Ablesen der Fahrgeschwindigkeit.
4 Lenker
Der Lenker dient zum Halten, Führen und
Transportieren des Rasenmähers.
5 Schaltbügel für Fahrantrieb
Der Schaltbügel für Fahrantrieb schaltet den
Fahrantrieb ein und aus und dient zum Ein‐
stellen der Geschwindigkeit.
6 Füllstandsanzeige
Die Füllstandsanzeige zeigt die Befüllung des
Grasfangkorbs an.
7 Grasfangkorb
Der Grasfangkorb fängt das gemähte Gras
auf.
8 Hebel
Der Hebel dient zum Einstellen und zum
Umklappen des Lenkers.
9 Auswurfklappe
Die Auswurfklappe verschließt den Auswurf‐
kanal.
10 Griff
Der Griff dient zum Halten des Rasenmähers
beim Einstellen der Schnitthöhe und zum
Transportieren des Rasenmähers.
11 Hebel
Der Hebel dient zum Einstellen der Schnitt‐
höhe.
12 Klappe
Die Klappe deckt die Akkus ab.
13 Transportgriff
Der Transportgriff dient zum Transportieren
des Rasenmähers.
14 Verriegelung
Die Verriegelung hält die Seitenauswurf‐
klappe geschlossen.
15 Seitenauswurfklappe
Die Seitenauswurfklappe verschließt die Sei‐
tenauswurföffnung.
16 Seitenauswurföffnung
Die Seitenauswurföffnung führt das gemähte
Gras zur Seite.
17 Hebel
Der Hebel dient zum Öffnen und Schließen
der integrierten Mulchklappe.
