5.5.5 Sensoren elektrisch installieren
pH-Sensor elektrisch installieren
Amperometrischen Sensor elektrisch
installieren

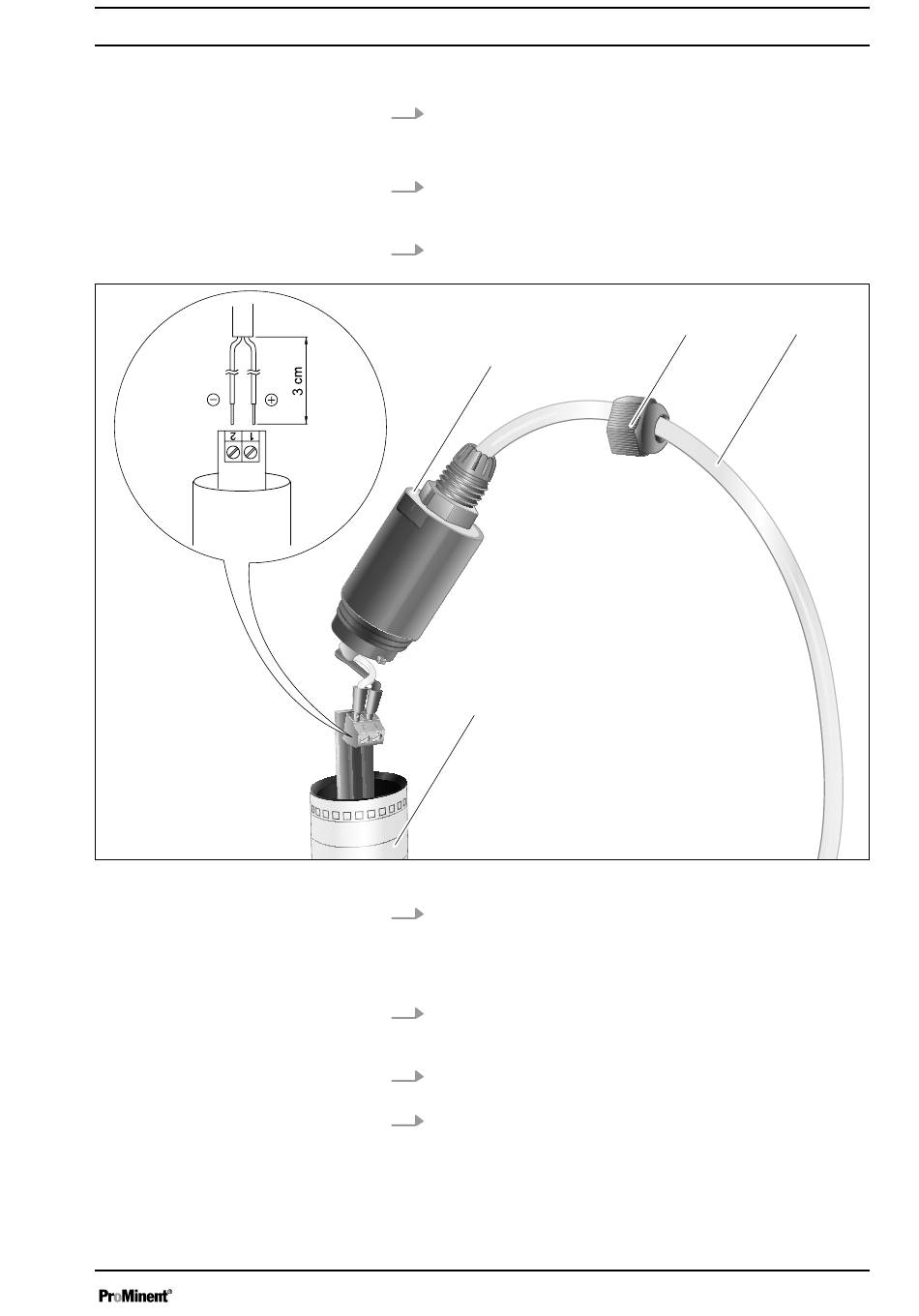

Abb. 39: 2-Leiter-Anschluss
Schrauben Sie den orangefarbenen SN6-Stecker auf den
Sensor auf.
1.
Drehen Sie das Oberteil (1) des Sensors eine Viertelumdre‐
hung gegen den Uhrzeigersinn und ziehen Sie das Oberteil
ab.
2.
Lösen Sie die Klemmmutter (2) der M12-Verschraubung und
führen Sie die Messleitung (3) durch die Klemmmutter.
1
4
3.
Entfernen Sie den Kabelmantel auf einer Länge von ca. 30
mm. Isolieren Sie die Kabelenden ca. 5 mm ab, versehen Sie
die Kabelenden mit Aderendhülsen (⌀ max = 0,5 mm
verbinden Sie die Kabelenden mit dem 2-Leiter-Anschluss:
1 = Plus, 2 = Minus.
4.
Schieben Sie das Oberteil des Sensors ganz auf den Sen‐
sorschaft (4) und ziehen Sie das Oberteil des Sensors im
Uhrzeigersinn bis zum Anschlag an.
5.
Schieben Sie die Messleitung so weit wie möglich in das
Oberteil des Sensors, zur Zugentlastung.
6.
Ziehen Sie die Klemmmutter (2) der M12-Verschraubung
fest.
Montage
2
3
A2419
) und
2
51
